Дом / Продукты / Болтовые инструменты / Гидравлический динамометрический ключ / RTA 167-69283Nm Гидравлический динамометрический ключ с квадратным приводом

RTA 167-69283Nm Гидравлический динамометрический ключ с квадратным приводом

Поделиться с:

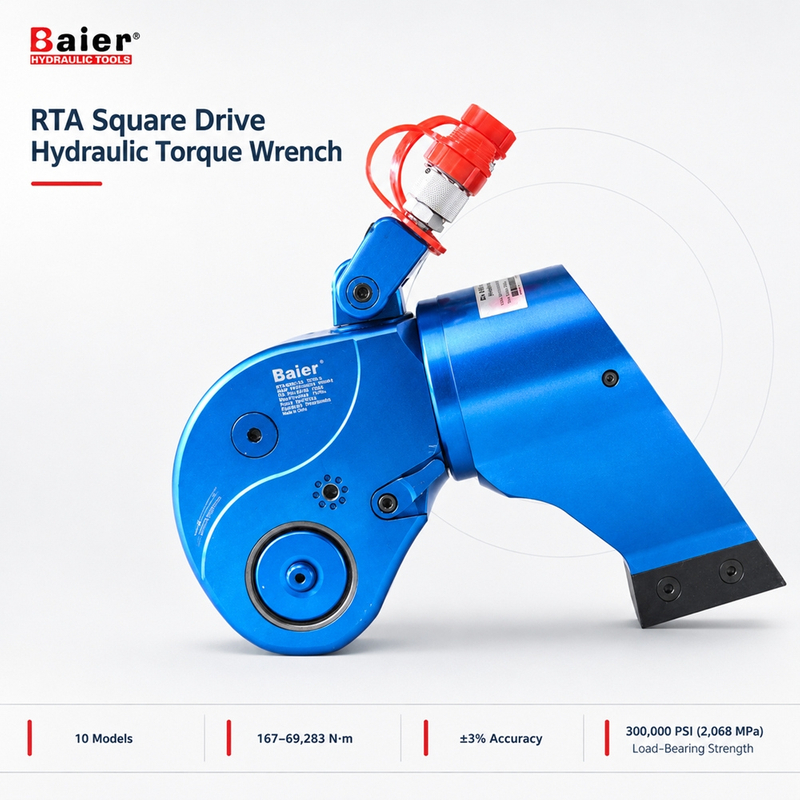

RTA 167-69283Nm Гидравлический динамометрический ключ с квадратным приводом

Серия Baier RTA представляет собой линейку гидравлических динамометрических ключей с квадратным приводом для контролируемой затяжки и ослабления промышленных болтовых соединений. Десять моделей рассчитаны на крутящий момент 167–69 283 Н·м, с квадратными приводами для конкретных моделей от 3/4 до 2 1/2 дюйма и диапазоном болтов, указанным в каталоге, от M16 до M150. Эта серия работает при давлении до 700 бар / 10 000 фунтов на квадратный дюйм и обеспечивает точность крутящего момента ±3%. Требуется совместимый гидравлический насос и система шлангов, которые не входят в комплект поставки.

Модель:	RTA02 RTA05 RTA08 РТА11 РТА16 РТА20 РТА28 РТА36 РТА50 РТА70
штат:

Количество:



Запрос цены Добавить в корзину

Модель:
Серия РТА
Марка продукта:
Baier
Код Продукта:
RTA

Гидравлический динамометрический ключ RTA с квадратным приводом

Серия Baier RTA предназначена для контролируемого затягивания и ослабления промышленных болтовых соединений. Десять моделей всей серии имеют крутящий момент 167–69 283 Н·м, с квадратными приводами для конкретных моделей от 3/4 до 2 1/2 дюйма и диапазоном болтов, указанным в каталоге, от M16 до M150.

2.1.1 rta-square-drive-Hydraulic-torque-wrench-key-features.jpg

Ключевые особенности

Точность крутящего момента ±3 %: обеспечивает повторяемость контролируемого завинчивания болтов при использовании правильной модели, настройки давления и рабочего процесса.
Работа при давлении 700 бар / 10 000 фунтов на квадратный дюйм: Работает с совместимым гидравлическим насосом высокого давления и системой шлангов.
Интегрированный корпус из сплава Al-Ti: сочетает в себе высокую прочность и легкую конструкцию для промышленного использования.
Реактивный рычаг с точной регулировкой на 360°: поддерживает позиционирование относительно подходящей твердой точки реакции.
Вращающийся на 360° × 180° фитинг маслопровода: позволяет более гибко ориентировать шланг вокруг близлежащего оборудования.
Сменный квадратный привод: размеры привода зависят от модели и соответствуют различным требованиям к головкам и болтам.
Антикоррозионная обработка поверхности: поддерживает работу в сложных промышленных условиях.
Указание по настройке на инструменте: на крышке имеется выгравированная лазером таблица сравнения давления и крутящего момента.

Системное требование: ключ не может работать независимо. Требуется совместимый гидравлический насос и система шлангов.

Головка привода гидравлического динамометрического ключа RTA и ссылка на конфигурацию реакции

Сменный квадратный привод RTA и расположение компонентов гидравлического динамометрического ключа

Технические характеристики

Ряд	РТА
Количество моделей	10
Серия Покрытие крутящего момента	167–69 283 Н·м
Диапазон болтов каталога	М16–М150
Точность крутящего момента	±3%
Максимальное рабочее давление	700 бар / 10 000 фунтов на квадратный дюйм
Диапазон привода	3/4–2 1/2 дюйма, в зависимости от модели

Выбор модели

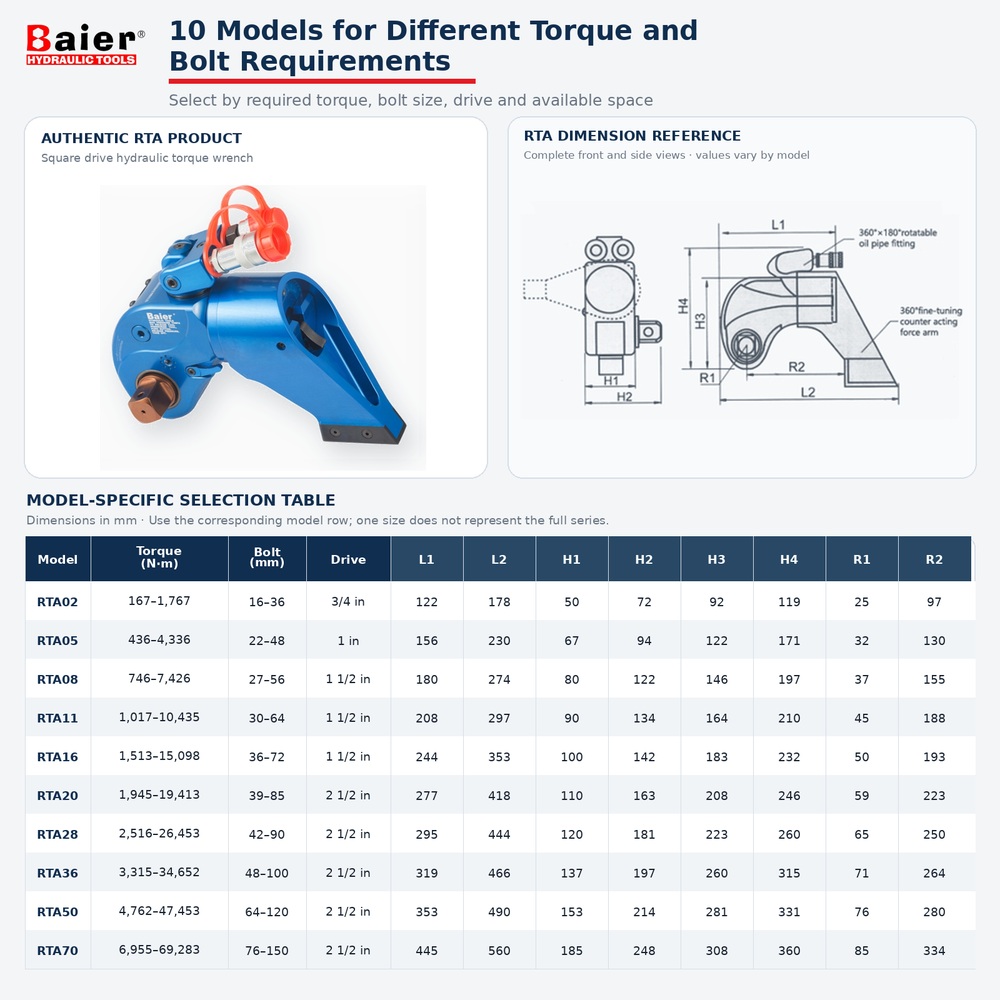

Модель гидравлического динамометрического ключа RTA с моментным приводом и таблица выбора размеров

Модель	Диапазон крутящего момента (Н·м)	Диапазон болтов	Водить машину	Масса
RTA02	167–1767	М16–М36	3/4 дюйма / 19 мм	2,0 кг
RTA05	436–4336	М22–М48	1 дюйм / 25 мм	4,2 кг
RTA08	746–7426	М27–М56	1 1/2 дюйма / 38 мм	7,0 кг
РТА11	1017–10435	М30–М64	1 1/2 дюйма / 38 мм	9,1 кг
РТА16	1513–15098	М36–М72	1 1/2 дюйма / 38 мм	13,1 кг
РТА20	1945–19413	М39–М85	2 1/2 дюйма / 64 мм	19,5 кг
РТА28	2516–26453	М42–М90	2 1/2 дюйма / 64 мм	25,0 кг
РТА36	3315–34652	М48–М100	2 1/2 дюйма / 64 мм	31,0 кг
РТА50	4762–47453	М64–М120	2 1/2 дюйма / 64 мм	45,0 кг
РТА70	6955–69283	М76–М150	2 1/2 дюйма / 64 мм	68,5 кг

Размеры в миллиметрах

Модель	Л1	Л2	H1	Н2	Н3	Н4	Р1	Р2
RTA02	122	178	50	72	92	119	25	97
RTA05	156	230	67	94	122	171	32	130
RTA08	180	274	80	122	146	197	37	155
РТА11	208	297	90	134	164	210	45	188
РТА16	244	353	100	142	183	232	50	193
РТА20	277	418	110	163	208	246	59	223
РТА28	295	444	120	181	223	260	65	250
РТА36	319	466	137	197	260	315	71	264
РТА50	353	490	153	214	281	331	76	280
РТА70	445	560	185	248	308	360	85	334

Выбор модели и объем поставки

Сначала выберите модель по требуемому рабочему моменту. Затем проверьте размер болта, требования к приводу и гнезду, размеры гаечного ключа, доступный зазор и прочную точку реакции.

Выбор модели гидравлического динамометрического ключа RTA и требования к расценкам

Требуемый момент затяжки или ослабления
Размер болта или гайки и геометрия крепежа
Совместный чертеж или четкие фотографии с размерами
Доступный радиальный и вертикальный зазор
Безопасное положение точки реакции
Требуемый тип привода и разъема
Количество и рынок назначения
Необходимая проектная документация

Выбор ослабления: В каталоге рекомендуется использовать ключ с крутящим моментом не менее 150 % от момента затяжки болта для ослабления и снятия болта.

Требуется, но не включено

Совместимый гидравлический насос
Совместимые гидравлические шланги
Розетка

Необязательный

Специальные шестигранные приводы доступны для особых спецификаций при условии технического подтверждения.

Муфты, специальные реактивные компоненты, футляр для переноски, инструменты, запасные части и другие аксессуары, изображенные на фотографиях, должны быть подтверждены в предложении.

Часто задаваемые вопросы

Какой диапазон крутящих моментов охватывает серия RTA?

Серия из десяти моделей охватывает 167–69 283 Н·м по всему модельному ряду каталога.

Какое максимальное рабочее давление?

Серия RTA работает при максимальном рабочем давлении 700 бар / 10 000 фунтов на квадратный дюйм.

Какова точность крутящего момента?

Серия RTA обеспечивает точность крутящего момента ±3%.

Как выбрать модель RTA?

Начните с необходимого рабочего крутящего момента. Затем подтвердите размер болта, требования к квадратному хвостовику и головке, размеры, доступный зазор и точку реакции.

В комплект входят насос, шланги и разъем?

Нет. Для работы необходимы совместимый гидравлический насос, гидравлические шланги и разъем, но они не входят в комплект поставки.

Может ли ключ RTA затягивать и ослаблять болты?

Да. Эта серия поддерживает контролируемое затягивание и ослабление в пределах номинального диапазона выбранной модели при использовании правильной схемы реагирования и рабочего процесса.

Доступен ли специальный шестигранный привод?

Да. Специальные шестигранные приводы доступны для особых спецификаций при условии технического подтверждения.

Какую информацию я должен отправить для получения предложения?

Отправьте требуемый крутящий момент, размер болта, чертеж соединения или фотографии, доступный зазор, количество, рынок назначения и требования к конфигурации.
