БРДЦ-SS4000
Baier

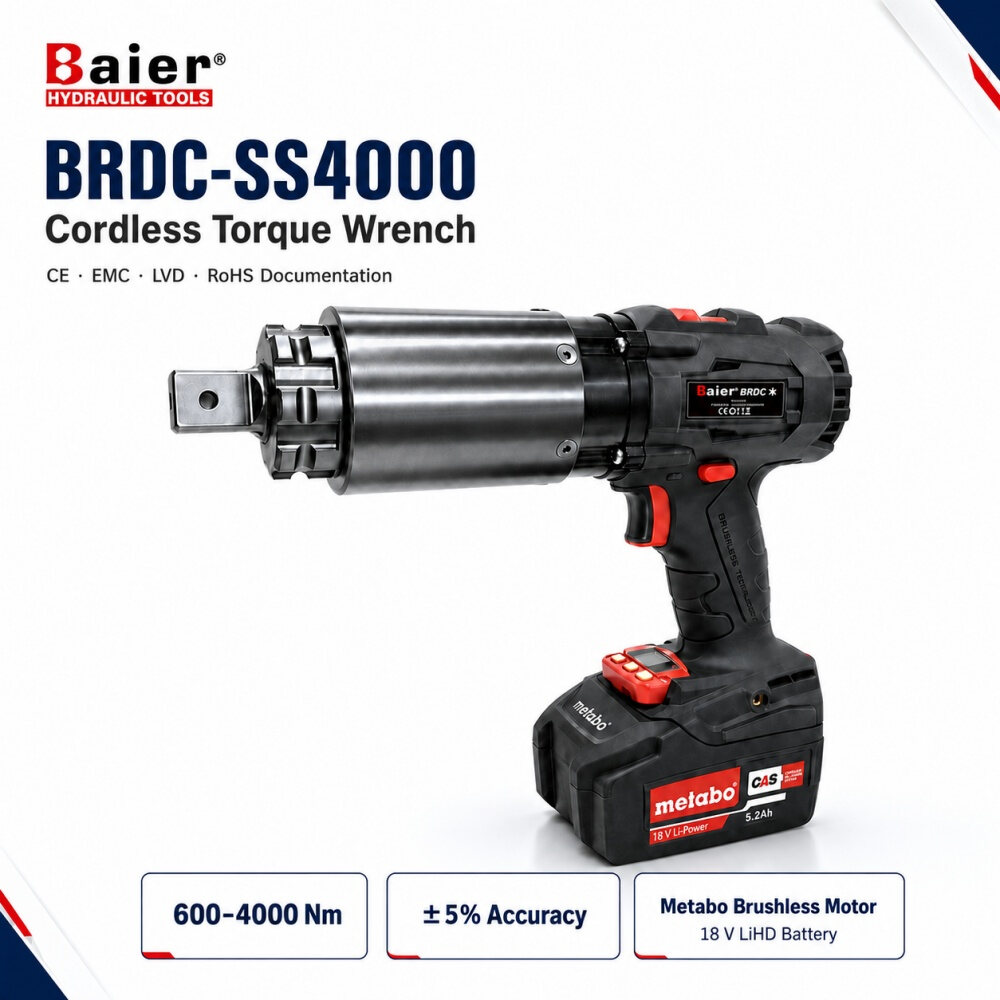

Baier BRDC-SS4000 — это управляемый безударный аккумуляторный динамометрический ключ для отдельных задач по сборке и техническому обслуживанию ветряных турбин. Он обеспечивает крутящий момент 600–4000 Нм через квадратный привод размером 1 дюйм с точностью крутящего момента ±5% и повторяемостью ±2%. Его бесщеточный двигатель марки Metabo и аккумулятор LiHD 18 В марки Metabo поддерживают приподнятое, дистанционное крепление болтами и болтовое соединение в области гондолы без внешнего силового кабеля, гидравлического насоса или шланга.
600–4000 Нм | Регулируемый диапазон крутящего момента для выбранных задач по обслуживанию ветроэнергетических установок со средним и высоким крутящим моментом. |
Контролируемый выход | Точность ±5% | ±2% повторяемость | безударная операция |

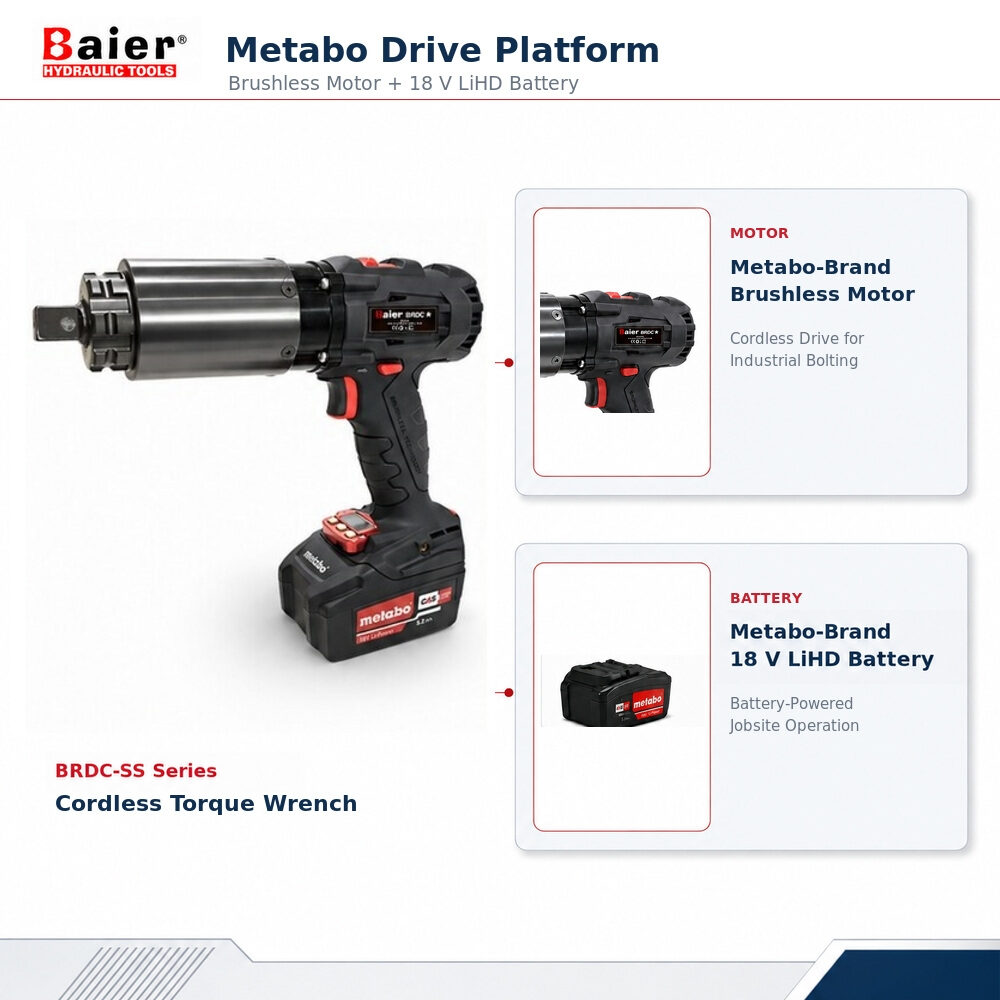

Приводная платформа Metabo | Бесщеточный двигатель марки Metabo | Аккумулятор LiHD 18 В марки Metabo |
Варианты проекта | Ужесточение рекордов | дополнительное подключение | специальная поддержка реактивного рычага |
выбора модели запроса на техническое обслуживание ветряных турбин
Беспроводной доступ
Работайте на возвышенностях и в отдаленных местах, не прокладывая внешний силовой кабель, гидравлический шланг или насос к точке затяжки.
Контролируемый выходной крутящий момент
Цифровая настройка крутящего момента, точность ±5 % и повторяемость ±2 % обеспечивают контролируемую затяжку в пределах модельного ряда.
Параметры данных проекта
Поддерживаемые конфигурации могут хранить записи о затягивании и добавлять возможности подключения Wi-Fi, Bluetooth или 4G для требований к данным проекта.
Сопоставление точек реакции
Стандартные и специальные реактивные рычаги можно оценить по геометрии сустава, доступному пространству и реальной точке реакции.
Примечание по выбору модели
Для рутинных повторяющихся операций указанный рабочий крутящий момент обычно должен оставаться на уровне примерно 80 % или ниже максимального значения модели — около 3200 Нм для BRDC-SS4000.
· Монтаж и обслуживание оборудования гондолы
· Болты крепления коробки передач и станины генератора
· Выбранные соединения ступиц и подшипников
· Отобранные крепления системы рыскания
· Замена комплектующих и плановое обслуживание.
· Работа в полевых условиях на возвышенностях, где внешние кабели или шланги ограничивают доступ.
Важное примечание по применению Пригодность зависит от утвержденной производителем ветряной турбины процедуры затяжки, указанного момента затяжки, размера болта и гнезда, точки реакции и доступного рабочего пространства. BRDC-SS4000 не заменяет автоматически гидравлические динамометрические ключи или гидравлические натяжители болтов для фундаментных болтов, крупных соединений фланцев башни или других важных соединений. |
Модель | БРДЦ-SS4000 |
Тип продукта | Контролируемый безударный аккумуляторный динамометрический ключ |
Диапазон крутящего момента | 600–4000 Нм |
Точность крутящего момента | ±5% |
Повторяемость | ±2% |
Квадратный привод | 1 дюйм (25,4 мм) |
Скорость без нагрузки | 1,8 об/мин |
Справочные размеры A/B/C/D | 300/85/85/267 мм |
Моторная платформа | Бесщеточный двигатель марки Metabo. |
Аккумуляторная платформа | Аккумулятор LiHD 18 В марки Metabo |
Контроль | Цифровая настройка крутящего момента; Режим «крутящий момент плюс угол» доступен в поддерживаемых конфигурациях |
Функции данных | До 65 536 записей затяжки в поддерживаемых конфигурациях |
Возможности подключения | Модули Wi-Fi, Bluetooth и 4G доступны в качестве опций конфигурации. |
Гарантия | 12 месяцев; окончательный объем соответствует подтвержденному контракту |

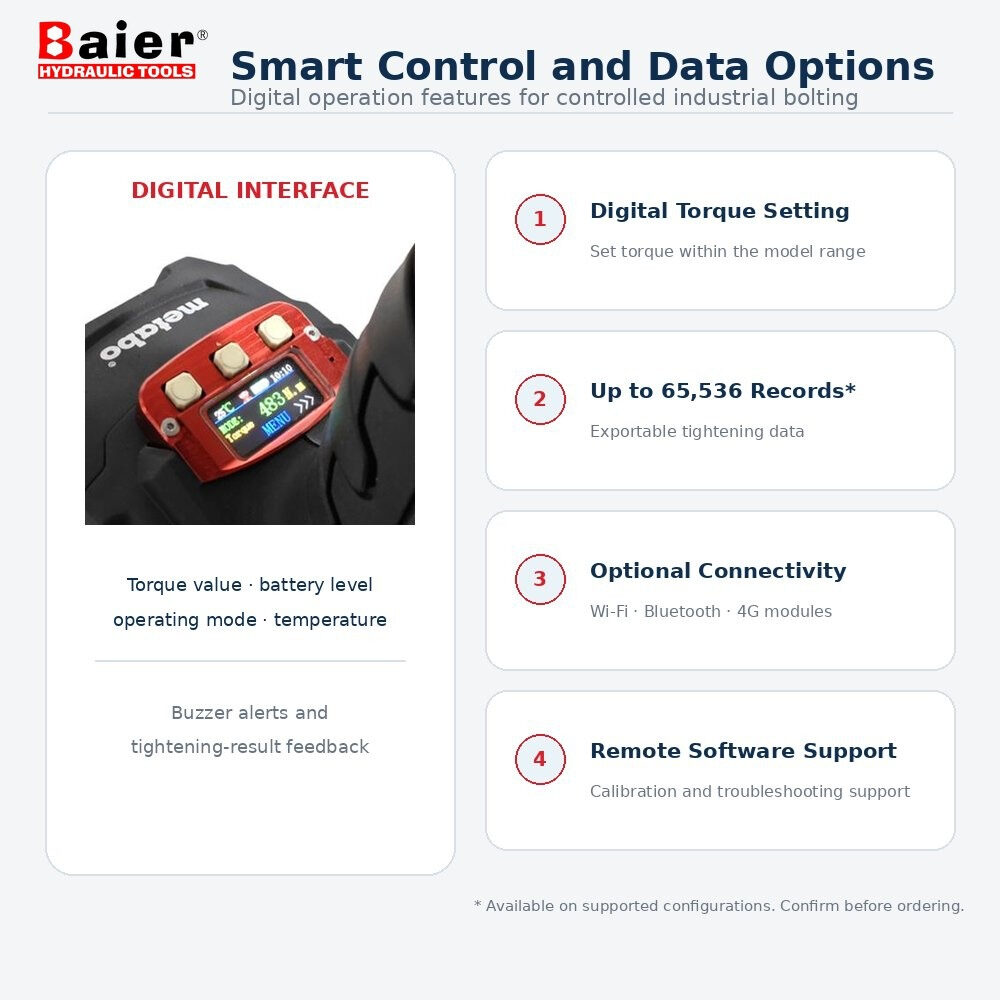

Цифровой интерфейс отображает рабочую информацию, включая значение крутящего момента, уровень заряда батареи, режим работы и температуру. Звуковые сигналы и обратная связь о результатах затяжки помогают оператору во время цикла затяжки.
Хранение данных, экспорт, удаленная поддержка программного обеспечения и модули подключения зависят от конфигурации. Перед заказом подтвердите необходимые функции.

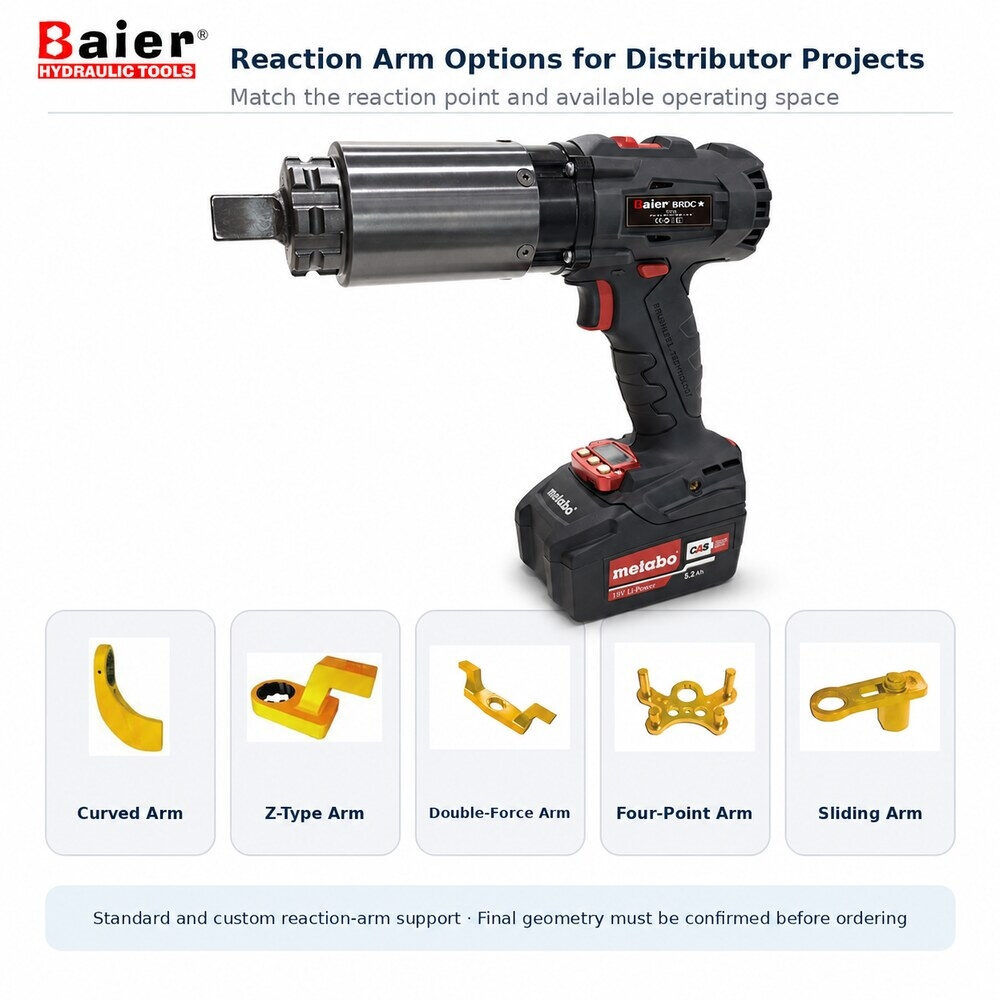

Геометрия реактивного рычага должна соответствовать реальной точке опоры и доступному рабочему пространству. Baier может оценить варианты стандартных изогнутых, Z-образных, двойных, четырехточечных и скользящих рычагов, а также нестандартную геометрию для подтвержденных проектов.
Перед окончательной доработкой рычага предоставьте фотографии или чертежи соединений, размер гнезда, окружающие зазоры и предполагаемую точку реакции.

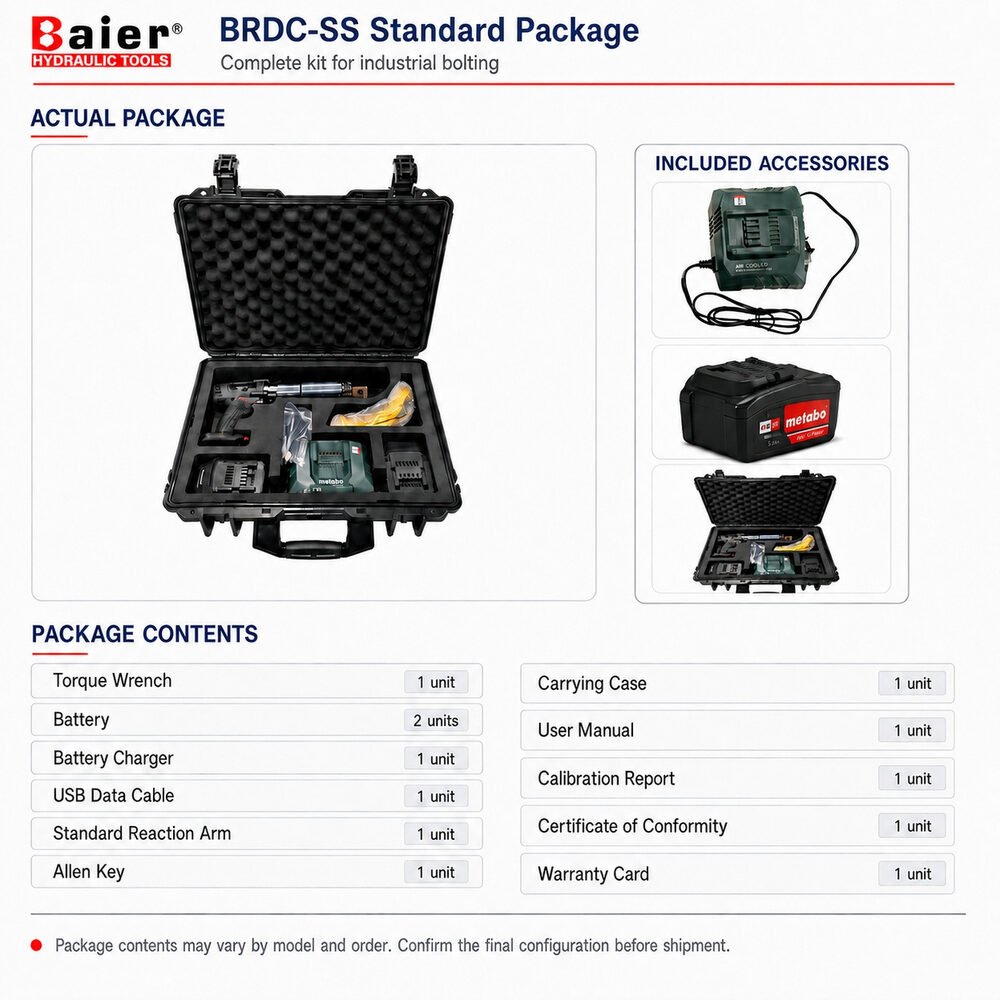

· Динамометрический ключ - 1 шт.
· Аккумулятор - 2 шт.
· Зарядное устройство для аккумулятора - 1 шт.
· USB-кабель для передачи данных – 1 шт.
· Стандартный реактивный рычаг – 1 шт.
· Шестигранный ключ – 1 шт.
· Чемодан - 1 шт.
· Руководство пользователя - 1 шт.
· Отчет о калибровке - 1 шт.
· Сертификат соответствия - 1 шт.
· Гарантийный талон - 1 шт.
Содержимое упаковки может различаться в зависимости от модели, конфигурации и заказа. Перед отправкой подтвердите окончательный упаковочный лист.

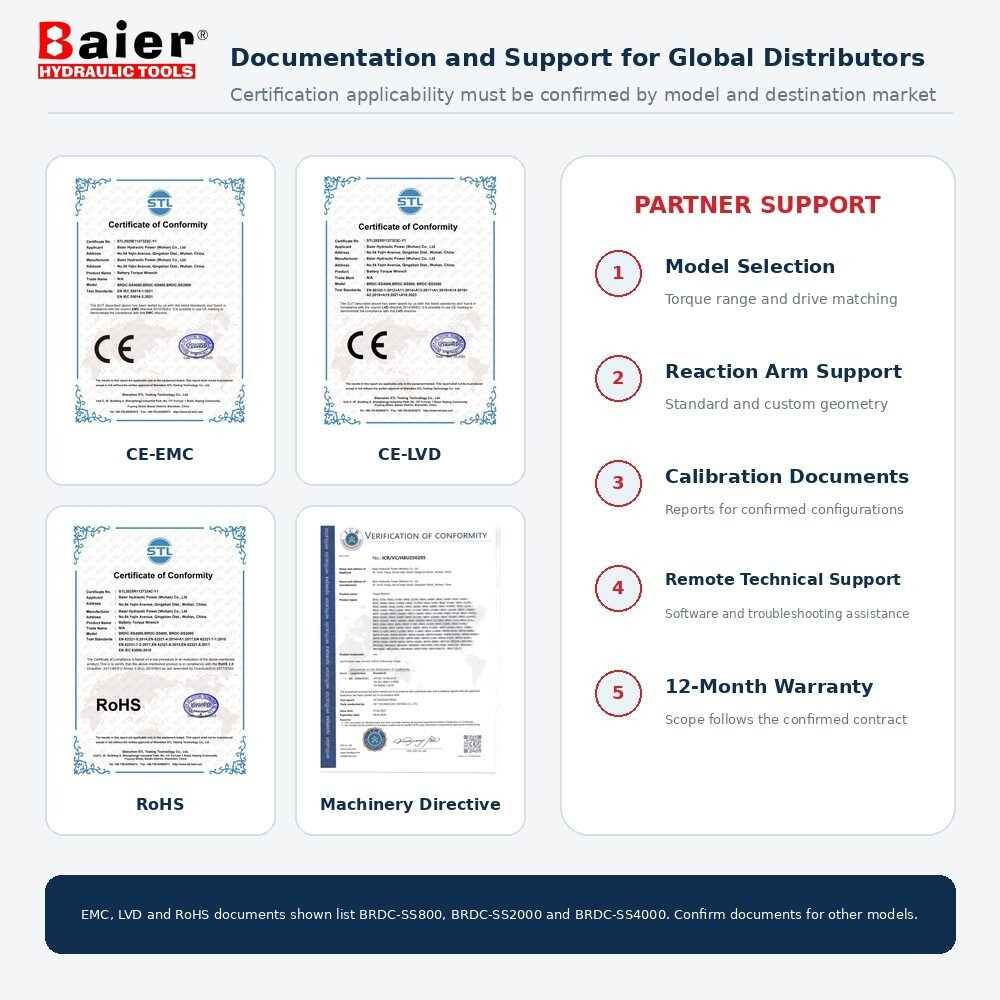

В прилагаемых документах о соответствии EMC, LVD и RoHS напрямую идентифицируется BRDC-SS4000 вместе с BRDC-SS800 и BRDC-SS2000. В отдельной проверке соответствия BRDC-SS4000 указан среди типов продукции, оцененных на соответствие стандартам, связанным с Директивой по машинному оборудованию.
Сертификат соответствия ЭМС | STL2025E1127322C-Y1 |
Сертификат соответствия НВД | STL2025S1127323C-Y1 |
Сертификат соответствия RoHS | STL2025R1127324C-Y1 |
Проверка, связанная с директивой по машинному оборудованию | ICR/ВК/H8U250205 |
Калибровочная документация | Для подтвержденного поставляемого инструмента |
Гарантия | 12 месяцев; объем соответствует подтвержденному контракту |
Требуемая формулировка Применимость документа должна быть подтверждена в соответствии с поставляемой конфигурацией и рынком назначения. |
Чтобы подтвердить, соответствует ли BRDC-SS4000 соединению ветряной турбины, запросите следующую информацию:
· Требуемый момент затяжки и утвержденная процедура затяжки.
· Размер болта и гнезда
· Компонент ветряной турбины или положение болтов
· Доступная точка реакции и окружающий зазор
· Фотографии или рисунки приложения
· Требуемые функции записи данных или связи
Если нормальный крутящий момент проекта часто превышает примерно 3200 Нм, компания Baier оценит решение с аккумуляторной, электрической или гидравлической мощностью большей мощности.
Запросить цену
Подходит ли BRDC-SS4000 для любого болта ветряной турбины?
Нет. Он предназначен для отдельных соединений, для которых указанный крутящий момент, размер гнезда, точка реакции и рабочее пространство соответствуют инструменту. Фундаментные болты, крупные соединения башен с фланцами и соединения, требующие гидравлического натяжения, должны соответствовать процедуре, утвержденной производителем турбины.
Каков диапазон крутящего момента BRDC-SS4000?
Диапазон регулируемого крутящего момента составляет 600–4000 Нм. Для рутинной повторяющейся работы целевой крутящий момент обычно должен оставаться на уровне или ниже примерно 3200 Нм.
Какие области ветряных турбин можно оценить для этой модели?
Типичные области оценки включают оборудование гондолы, станины коробки передач и генератора, отдельные ступицы и подшипниковые соединения, выбранные крепления системы поворота и сложные задачи по техническому обслуживанию.
Являются ли данные затяжки и беспроводные функции стандартными?
Не в каждой комплектации. В поддерживаемых конфигурациях доступно до 65 536 записей, а также модули Wi-Fi, Bluetooth или 4G, которые необходимо подтвердить перед заказом.
Можно ли настроить реактивный рычаг?
Да. Стандартные и специальные варианты реактивных рычагов можно оценить по чертежу соединения, размеру гнезда, доступному зазору и реальной точке опоры.
Что входит в стандартный пакет?
Типичная комплектация включает гаечный ключ, две батареи, зарядное устройство, USB-кабель для передачи данных, стандартный опорный рычаг, шестигранный ключ, чехол для переноски, руководство пользователя, отчет о калибровке, сертификат соответствия и гарантийный талон. Окончательный упаковочный лист подтверждается для каждого заказа.
Какие документы идентифицируют BRDC-SS4000?
В поставляемых документах соответствия EMC, LVD и RoHS идентифицируется BRDC-SS4000. В отдельной проверке соответствия BRDC-SS4000 также указан среди типов продукции. Применимость должна быть подтверждена для поставляемой конфигурации и рынка назначения.
Baier предоставляет 12-месячную гарантию. Окончательный объем гарантии соответствует подтвержденному контракту и поставляемой конфигурации.
