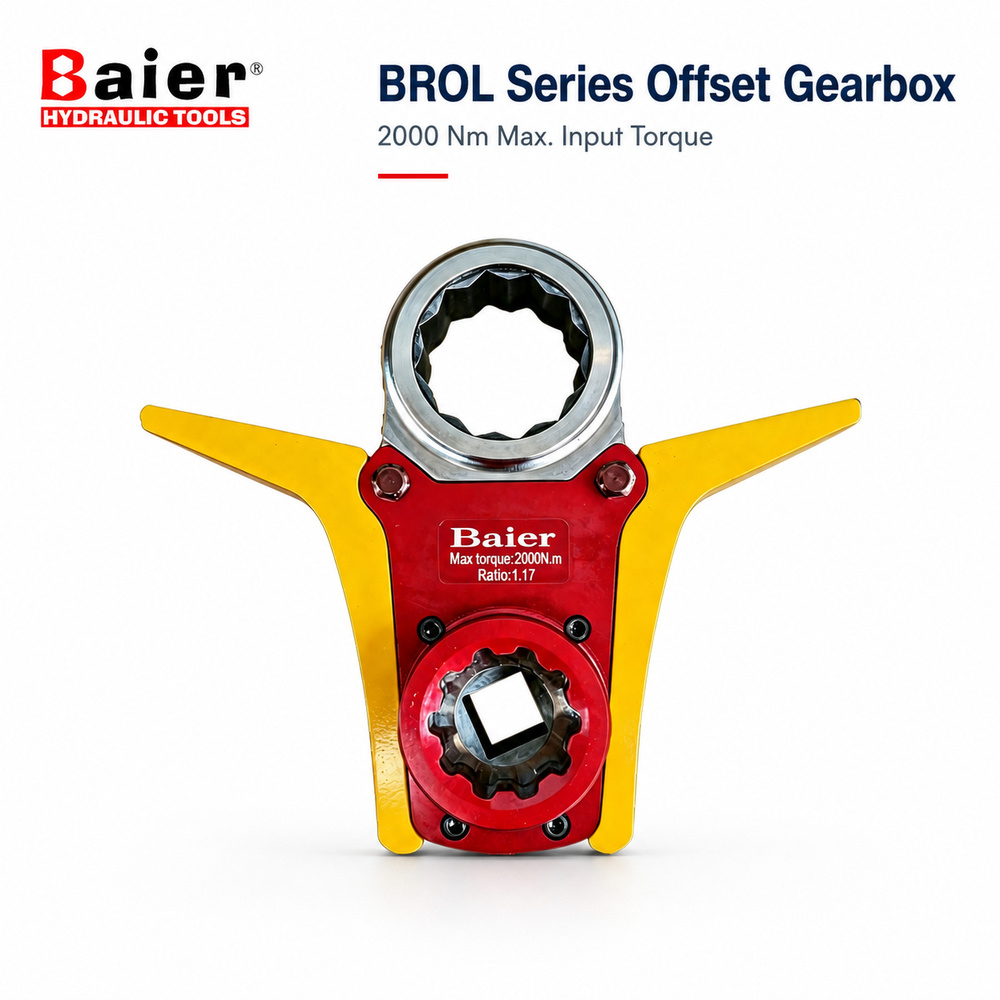

Офсетный редуктор серии BROL смещает рабочее положение от оси динамометрического ключа, позволяя рабочей головке достигать гаек, расположенных рядом со стенами, структурными рамами или соседними болтами.
Разработанный как насадка со смещенным зубчатым колесом для совместимых электрических и аккумуляторных динамометрических ключей, он представляет собой практическое решение для промышленного крепления болтов, где прямое выравнивание инструмента невозможно.
Максимальный входной крутящий момент: 2000 Нм
Коэффициент конвертации: 1,17
Размеры рабочей головки: 36–60 мм.
Структура: Съемная и взаимозаменяемая

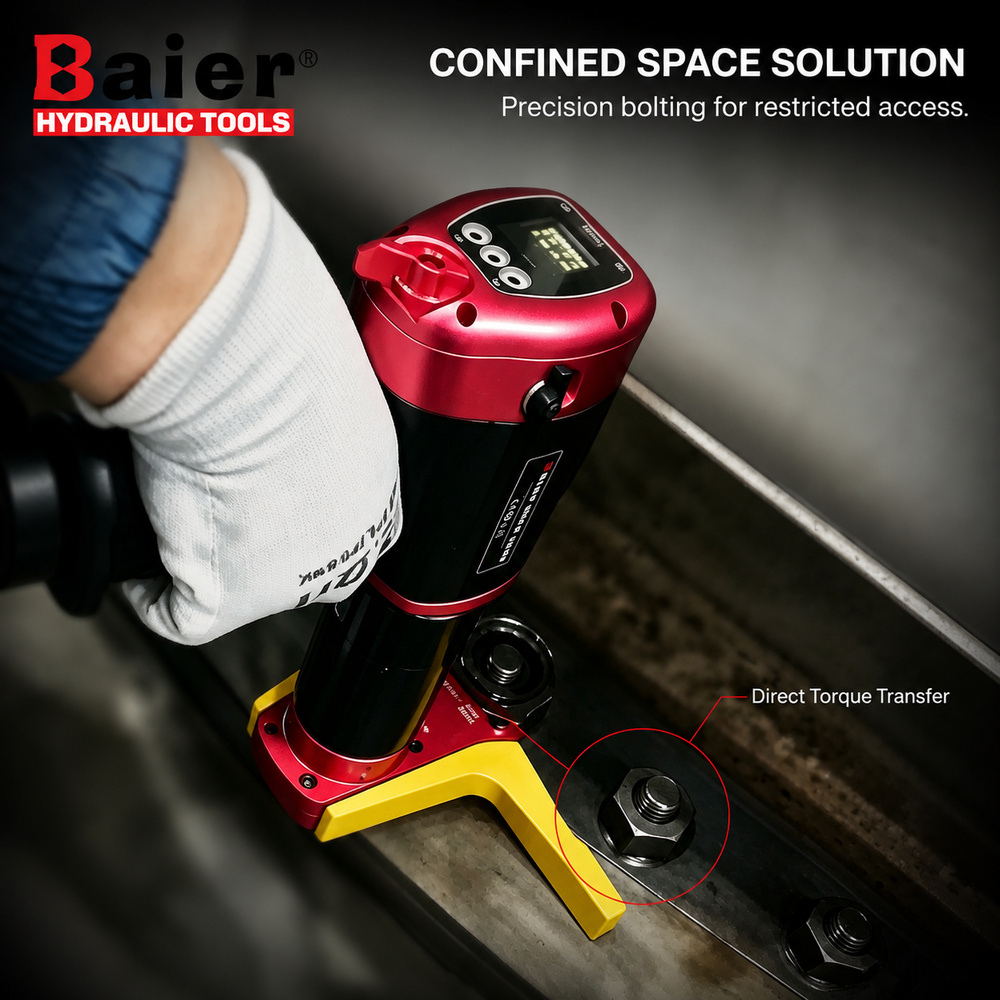

Когда обычный динамометрический ключ не может совместиться непосредственно с гайкой, смещенный редуктор BROL передает крутящий момент на смещенную рабочую головку. Это делает его подходящим для тесных групп болтов, узких фланцев, рам машин и крепежных элементов, расположенных вблизи стен или других препятствий.
Перед началом работы реакционную структуру необходимо разместить на устойчивой опорной точке.
Созданная для промышленных болтовых соединений с ограниченным доступом, система BROL сочетает в себе максимально допустимый входной крутящий момент 2000 Нм с определенным коэффициентом преобразования крутящего момента 1,17. Его съемная конструкция позволяет устанавливать различные рабочие головки в соответствии с требуемым размером гайки.

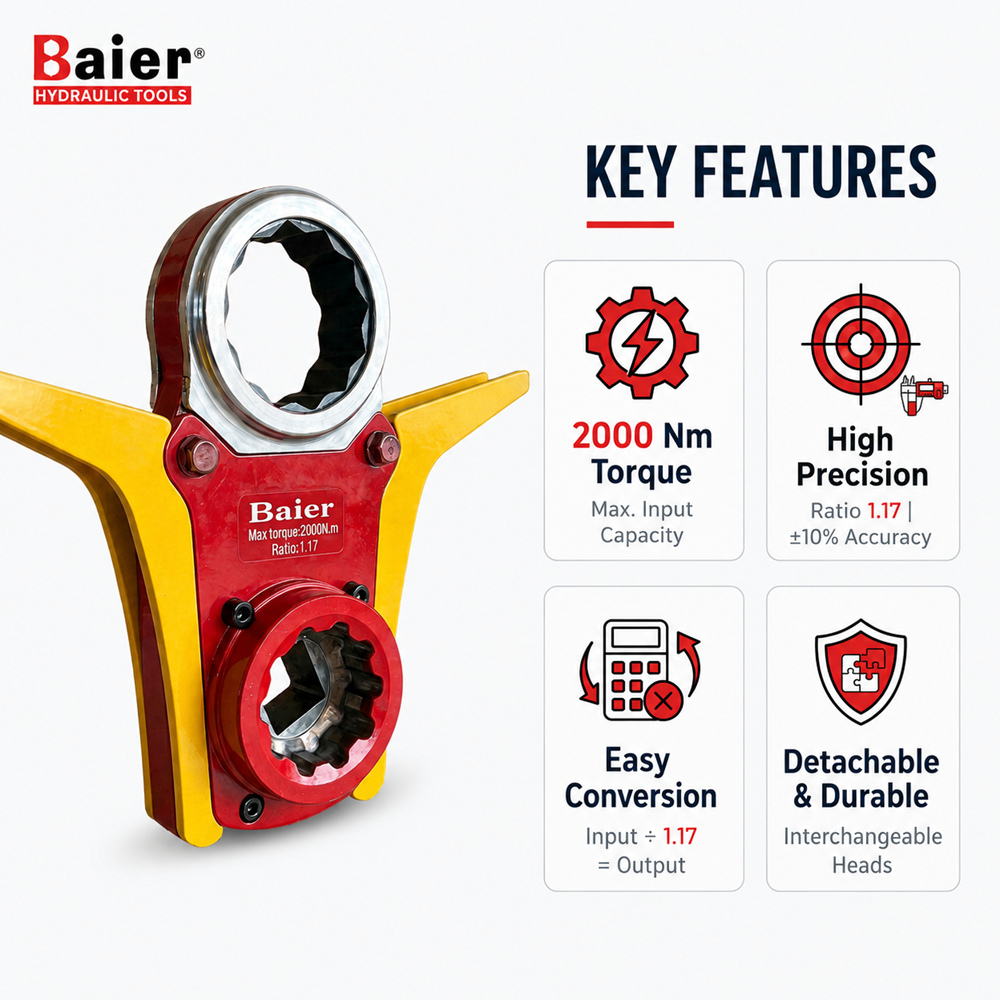

Ключевые особенности
Входная мощность 2000 Нм
Максимально допустимый входной крутящий момент для всех перечисленных конфигураций.
1.17 Коэффициент преобразования
Определенное преобразование крутящего момента для настроек входа и выхода.
Заявленная точность крутящего момента
Заявленная точность крутящего момента ±10%.
Съемные рабочие головки
Сменные головки для гаек разных размеров и условий установки.

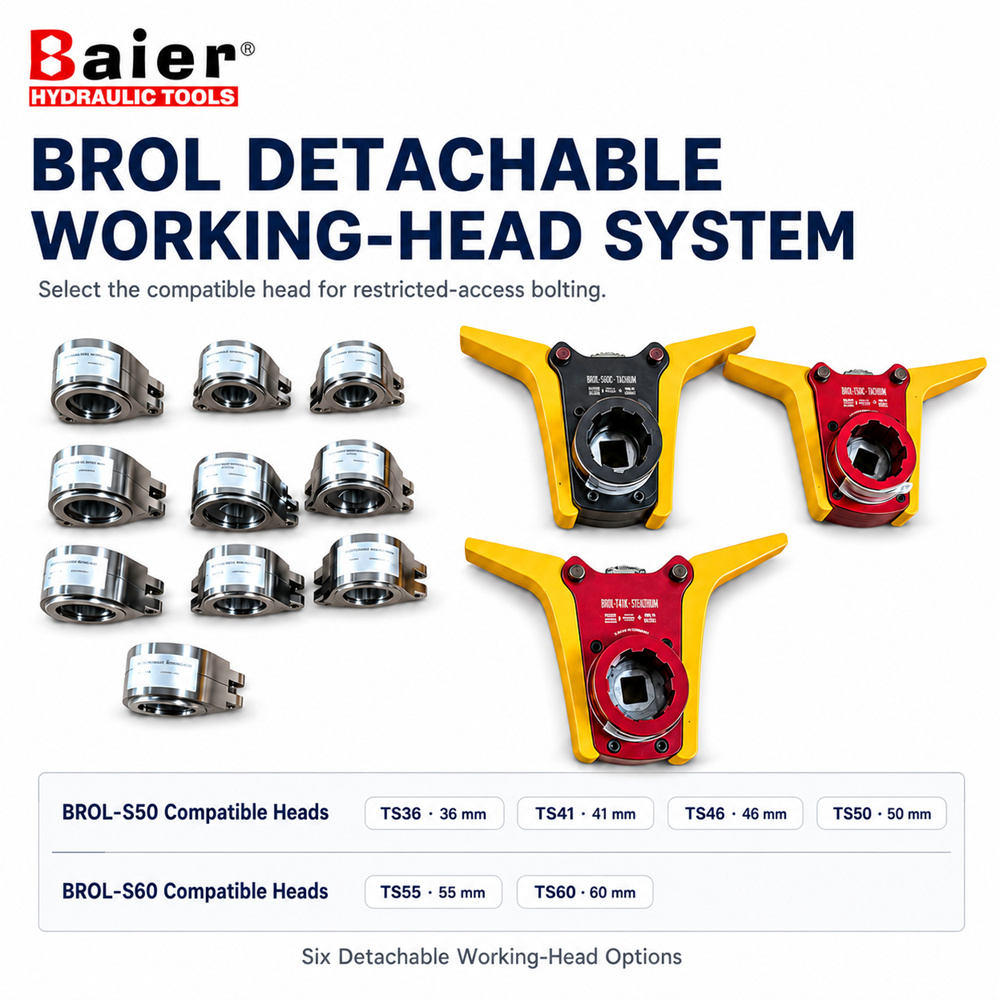

Выберите рабочую головку в соответствии с размером гайки поперек лыски. Корпус редуктора BROL-S50 рассчитан на четыре размера рабочих головок, а корпус BROL-S60 — на две рабочие головки большего размера.
Корпус коробки передач | Совместимая рабочая головка | Размер гайки AF |
|---|---|---|
БРОЛ-С50 | ТС36 | 36 мм |
БРОЛ-С50 | ТС41 | 41 мм |
БРОЛ-С50 | ТС46 | 46 мм |
БРОЛ-С50 | ТС50 | 50 мм |
БРОЛ-С60 | ТС55 | 55 мм |
БРОЛ-С60 | ТС60 | 60 мм |
Руководство по выбору
При запросе выбора модели укажите размер гайки AF, требуемый выходной крутящий момент, модель ключа, размер квадратного привода и доступный зазор.
Поскольку крутящий момент проходит через смещенный редуктор, настройку входа динамометрического ключа необходимо рассчитывать с использованием коэффициента преобразования 1,17.

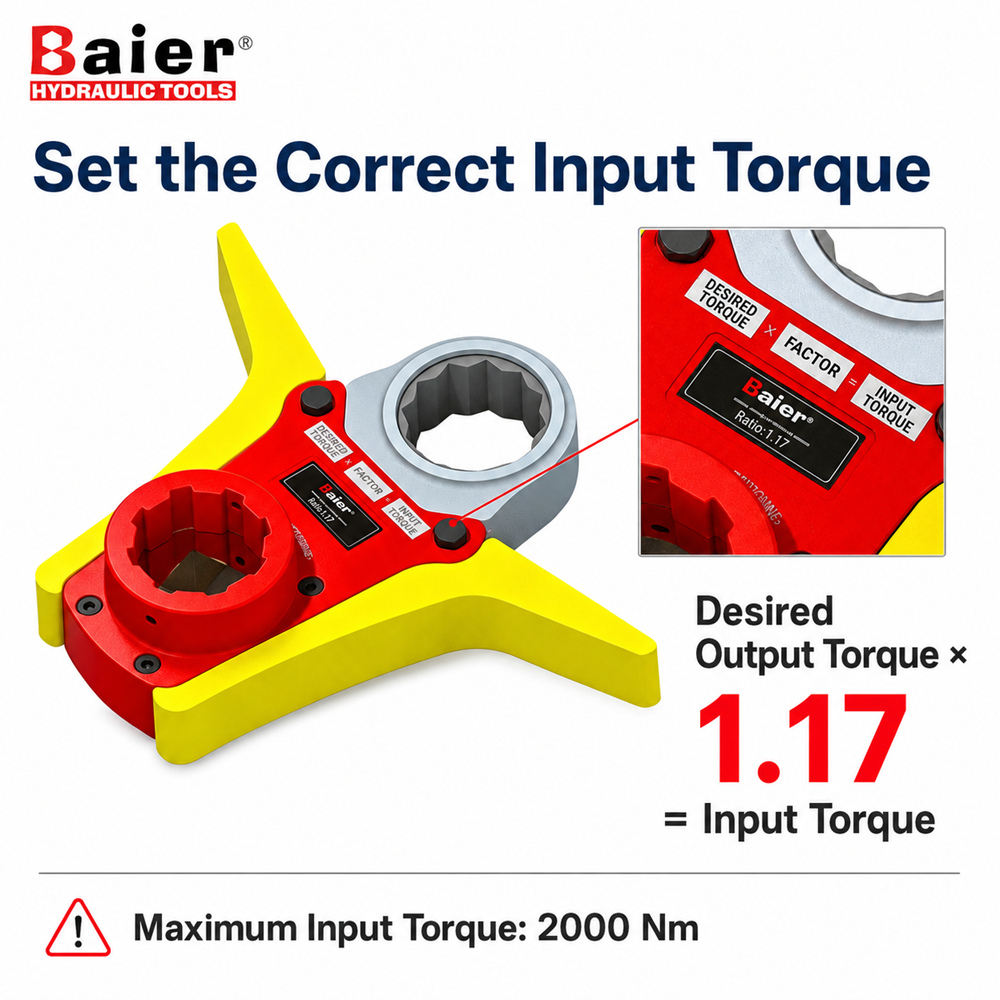

Формула:
Входной крутящий момент = Желаемый выходной крутящий момент × 1,17
Выходной крутящий момент = Входной крутящий момент ÷ 1,17
Например:
Для желаемого выходного крутящего момента 1000 Нм:
1000 Нм × 1,17 = 1170 Нм Входной крутящий момент
Установите для совместимого динамометрического ключа значение 1170 Нм, чтобы получить требуемый выходной крутящий момент 1000 Нм при указанных условиях преобразования.
Примечание по безопасности
Никогда не превышайте максимально допустимый входной крутящий момент в 2000 Нм.

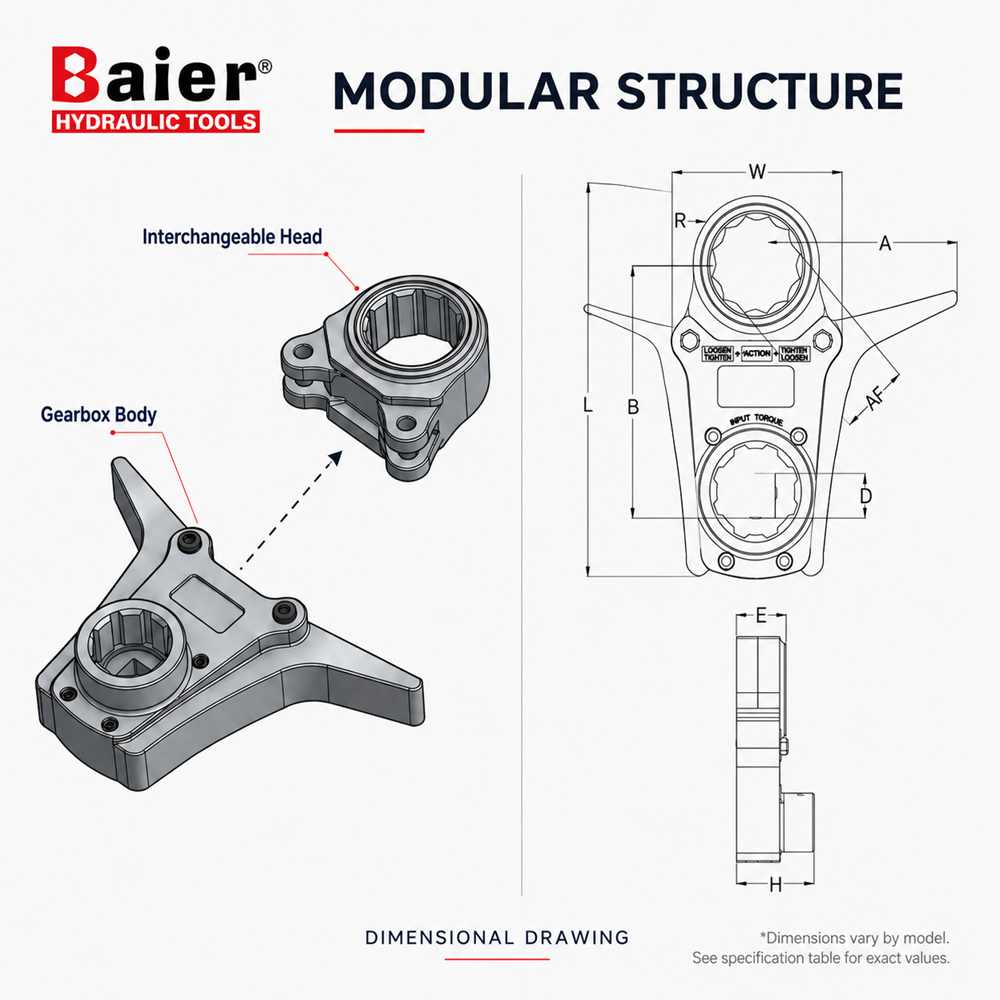

Офсетный редуктор BROL состоит из корпуса редуктора и съемной рабочей головки. Эта модульная конструкция позволяет выбирать и заменять подходящую рабочую головку в соответствии с размером гайки и доступным пространством для установки.
Габаритные размеры зависят от корпуса редуктора и конфигурации рабочей головки. Перед заказом подтвердите размеры W, R, A, L, B, AF, D, E и H.
Спецификация
Параметр | Спецификация |
|---|---|
Тип продукта | Коробка передач смещения/Приспособление смещения шестерни |
Ряд | БРОЛ |
Модели корпусов коробок передач | БРОЛ-С50, БРОЛ-С60 |
Максимальный входной крутящий момент | 2000 Нм |
Коэффициент преобразования крутящего момента | 1.17 |
Заявленная точность крутящего момента | ±10% |
Размеры рабочей головки | 36, 41, 46, 50, 55 и 60 мм |
Структура рабочей головы | Съемный и взаимозаменяемый |
Основной материал | Высокопрочная легированная сталь |
Защита поверхности | Защитная антикоррозийная обработка |
Приложение | Промышленные болтовые соединения с ограниченным доступом |
Совместимый инструмент | Совместимый электрический или аккумуляторный динамометрический ключ |
Затягивание и снятие | Поддерживается |
Окончательная конфигурация | Подтвердите перед заказом |
