Регулируемый гидравлический динамометрический ключ с приводом RTC

Поделиться с:

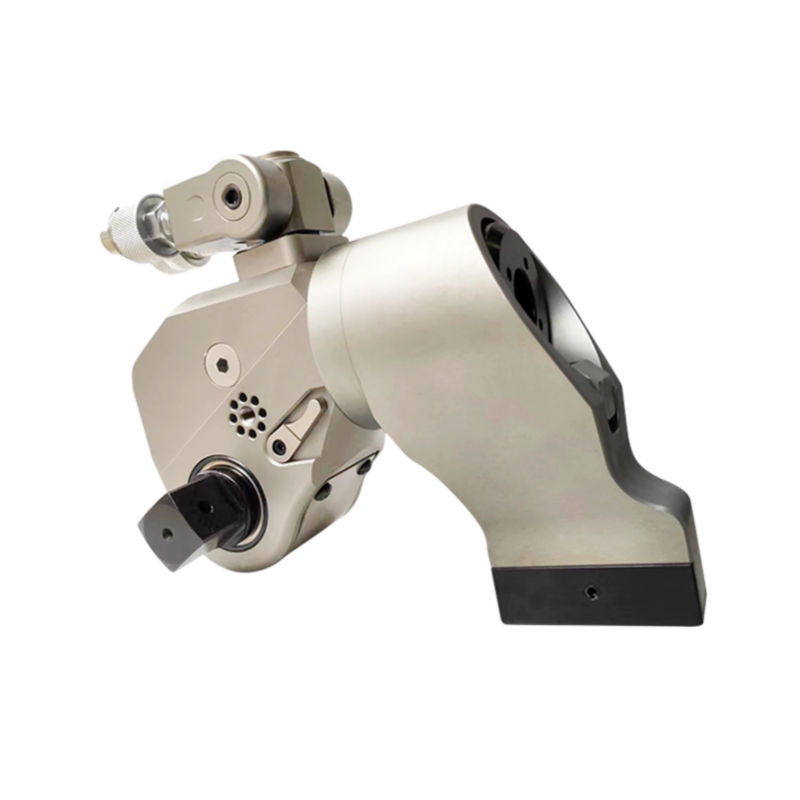

Регулируемый гидравлический динамометрический ключ с приводом RTC

Гидравлический динамометрический ключ с приводом RTC изготовлен из алюминиево-титанового сплава, что делает инструмент прочным и легким. Он оснащен регулируемым на 360° реактивным рычагом, который также может быть изготовлен по индивидуальному заказу в различных исполнениях. Поворотное соединение труб 360°x180°, с быстроразъемными соединениями и пыленепроницаемыми колпаками. Он использует прецизионный храповой механизм, который повышает точность до ± 3%. Приводной вал по умолчанию квадратный, возможна поставка шестигранного привода. Крутящий момент гидравлических ключей RTC варьируется от 110 Нм до 72 000 Нм. Благодаря специальной невозвратной защелке и спусковому крючку для сброса давления он предотвращает реверс инструмента, вызванный пружиной крутящего момента.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
РТК
Марка продукта:
Baier
Код Продукта:
8467890000

Описание продукта

Гидравлический динамометрический ключ RTC с квадратным приводом:

1. Интегрированный из сверхвысокопрочного авиационного алюминиево-титанового сплава, всесторонне усиливающий прочность и ударную вязкость.

2. Защелка спускового крючка легко нажимается, поэтому вы можете расположить реактивный рычаг с точной настройкой на 360° на прочной шарнирной точке.

3. Поворотный фитинг масляной трубы на 360°x180°, без ограничения пространства, обеспечивающий свободную эксплуатацию.

4. Максимальное рабочее давление 70 МПа, точность до ±3%.

5. Специальный невозвратный фиксатор и триггер сброса давления предотвращают реверс инструмента, вызванный пружиной крутящего момента, обеспечивая высокую точность настройки крутящего момента.

6. Со специальной гуманизированной легкой ручкой, более безопасной и удобной в использовании.

Подробные фотографии:

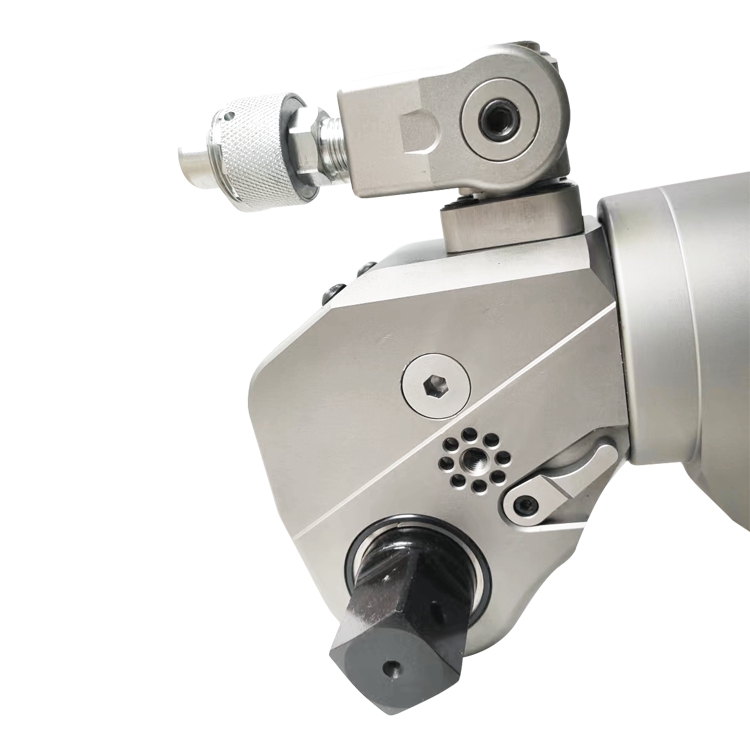

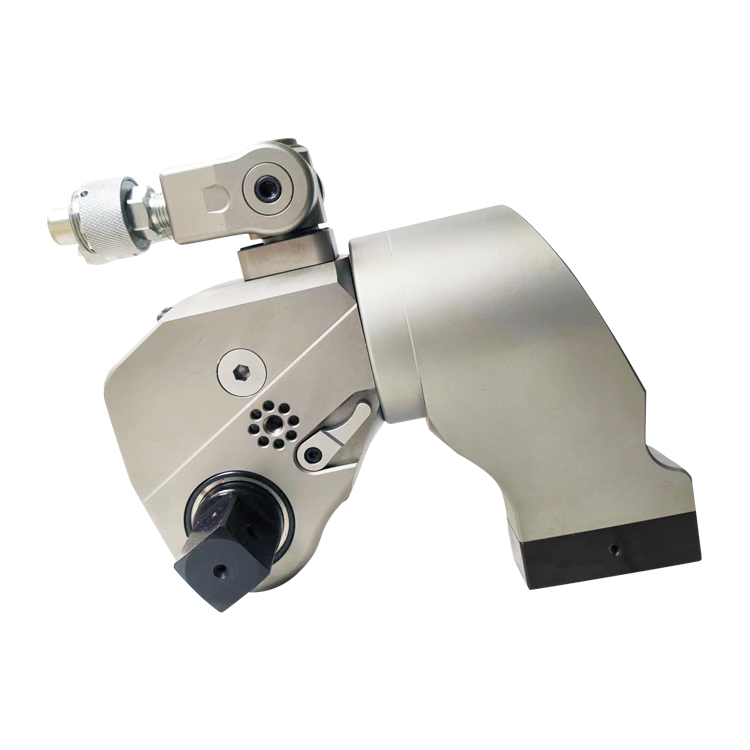

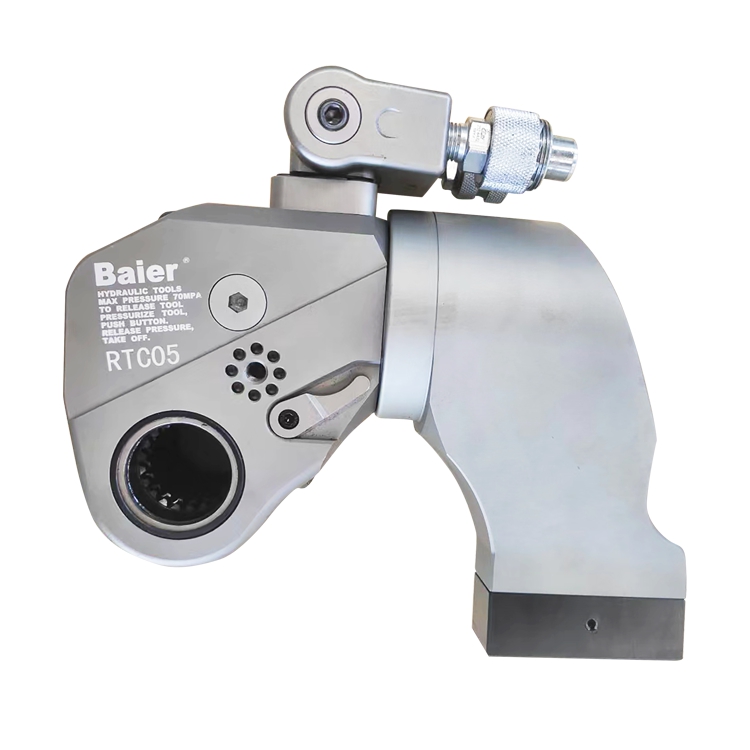

Динамометрический ключ RTC, вид спереди

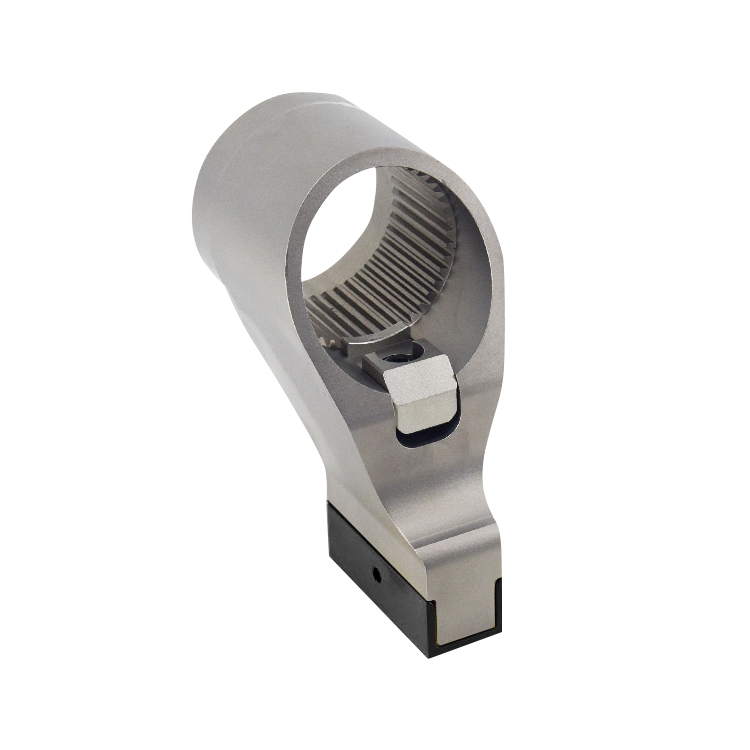

Реактивный рычаг с точной настройкой на 360°

Параметры динамометрического ключа серии RTC:

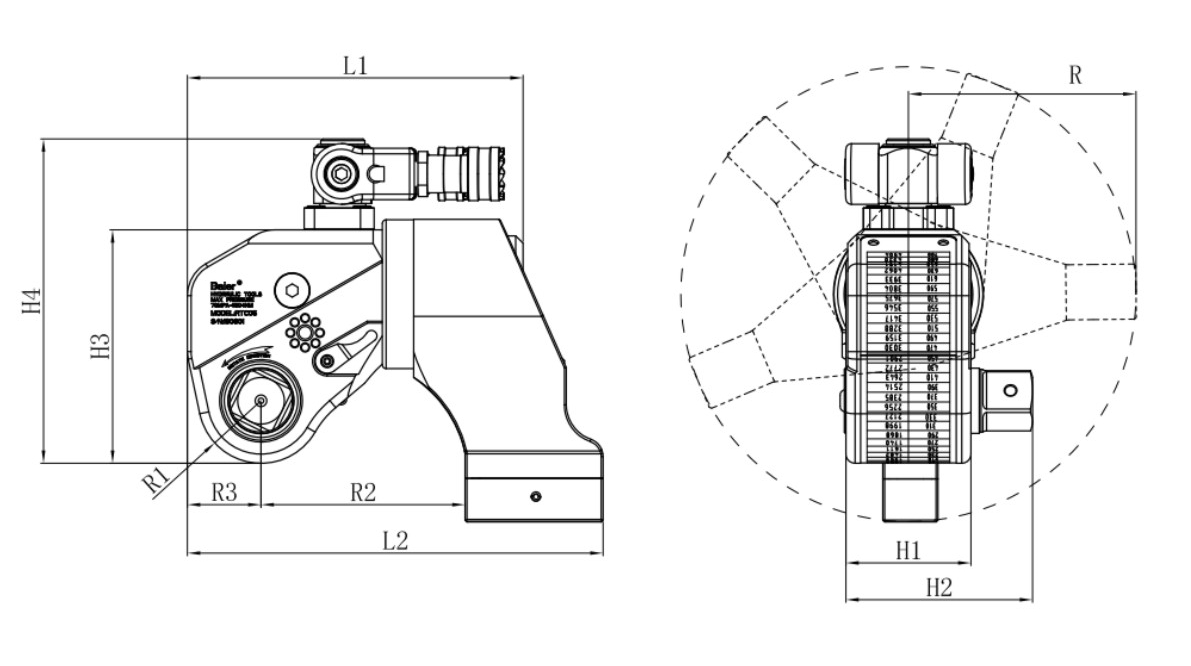

RTC-ключ

Модель	Сквер Драйв		Крутящий момент (Нм)		Диапазон болтов М-м-м)	Масса (кг)	Размер (мм)
Модель	Имперский (дюйм)	Метрическая (мм)	Мин	Макс	Диапазон болтов М-м-м)	Масса (кг)	Л1	Л2	H1	Н2	Н3	Н4	R	Р1	Р2	Р3
РТК01	3/4	19	110	1120	14-30	1.8	111	139	42	66	76	108	75	21	68	25
РТК02	3/4	19	183	1835	16-36	2.5	145	174	50	72	96	131	92	26	85	29
РТК05	1	25	450	4512	22-48	5.0	178	229	68	95	127	177	124	34	114	40
РТК08	1 1/2	38	753	7525	27-56	8.0	211	271	80	123	149	199	140	39	137	47
РТК10	1 1/2	38	1078	10780	30-64	11.0	222	293	90	134	167	217	165	47	153	47
РТК16	1 1/2	38	1550	15516	36-72	15.0	246	318	100	142	182	232	178	51	154	59
РТК20	2 1/2	64	2019	20194	39-80	23.0	293	361	112	167	206	276	189	56	174	67
РТК28	2 1/2	64	2666	26664	42-90	36.5	308	384	120	183	220	270	213	59	186	71
РТК36	2 1/2	64	3470	34725	48-100	35.0	323	401	137	200	247	297	228	66	199	73
РТК50	2 1/2	64	4866	48666	64-120	50.0	373	497	153	216	282	332	244	77	241	90
РТК70	2 1/2	64	7200	72000	72-125	87.0	400	516	160	223	291	341	258	81	259	98

*Обычно используемый крутящий момент при работе должен составлять менее 80% от максимального крутящего момента ключа.

Как выбрать и обслуживать гидравлический динамометрический ключ?

1. Момент затяжки болта составляет 80% от предела текучести, а момент демонтажа в 1,5-2,5 раза превышает момент затяжки. Основываясь на технических характеристиках болта и классе прочности, сначала определите диапазон крутящего момента, который необходимо использовать.

2. Обычно используемый крутящий момент (номинальный крутящий момент) ключа должен составлять менее 80% от максимального значения крутящего момента, чтобы обеспечить оптимальное рабочее состояние ключа.

3. Выберите подходящую втулку болта в соответствии с различными размерами болтов.

4. Выберите или настройте подходящий рычаг реактивной силы в соответствии с условиями эксплуатации.

5. Этот продукт не является водонепроницаемым, не используйте его в дождливые дни или под водой.

6. Ключ следует правильно хранить после использования и повторно калибровать после технического обслуживания или использования в течение более шести месяцев.

Послепродажное обслуживание:

1. Бесплатная замена компонента динамометрического ключа и нового продукта, если он поврежден или сломан из-за ответственности поставщика.
2. Мы обещаем гарантию 12 месяцев после доставки.
3. Онлайн-руководство по эксплуатации, ремонту и настройке, когда клиентам нужна помощь.
4. Помощь в изучении местного рынка с привлечением дилера по контракту.
5. По истечении гарантийного срока мы по-прежнему предоставляем услуги и техническую поддержку.
6. Комплексное инженерное решение со сложными гидравлическими инструментами комбинированного действия.
