Почему предварительная нагрузка болта важна для промышленной безопасности

От одного болта к промышленной безопасности: почему важна точность болтового соединения

В ветряных турбинах, напорных трубопроводах, горнодобывающем оборудовании и тяжелой технике болт может выглядеть незначительным по сравнению с оборудованием, которое он скрепляет. Однако целостность всего соединения во многом зависит от силы зажима, создаваемой при сборке.

Слишком малая предварительная нагрузка может привести к разъединению соединения, его смещению, ослаблению или утечке. Слишком большая предварительная нагрузка может привести к перегрузке крепежа, повреждению резьбы или чрезмерному сжатию соединения.

Поэтому цель состоит в том, чтобы не затянуть болт как можно сильнее. Целью этого является достижение правильной и постоянной предварительной нагрузки для конкретного соединения.

Предварительная нагрузка болта: сила, обеспечивающая надежность соединения

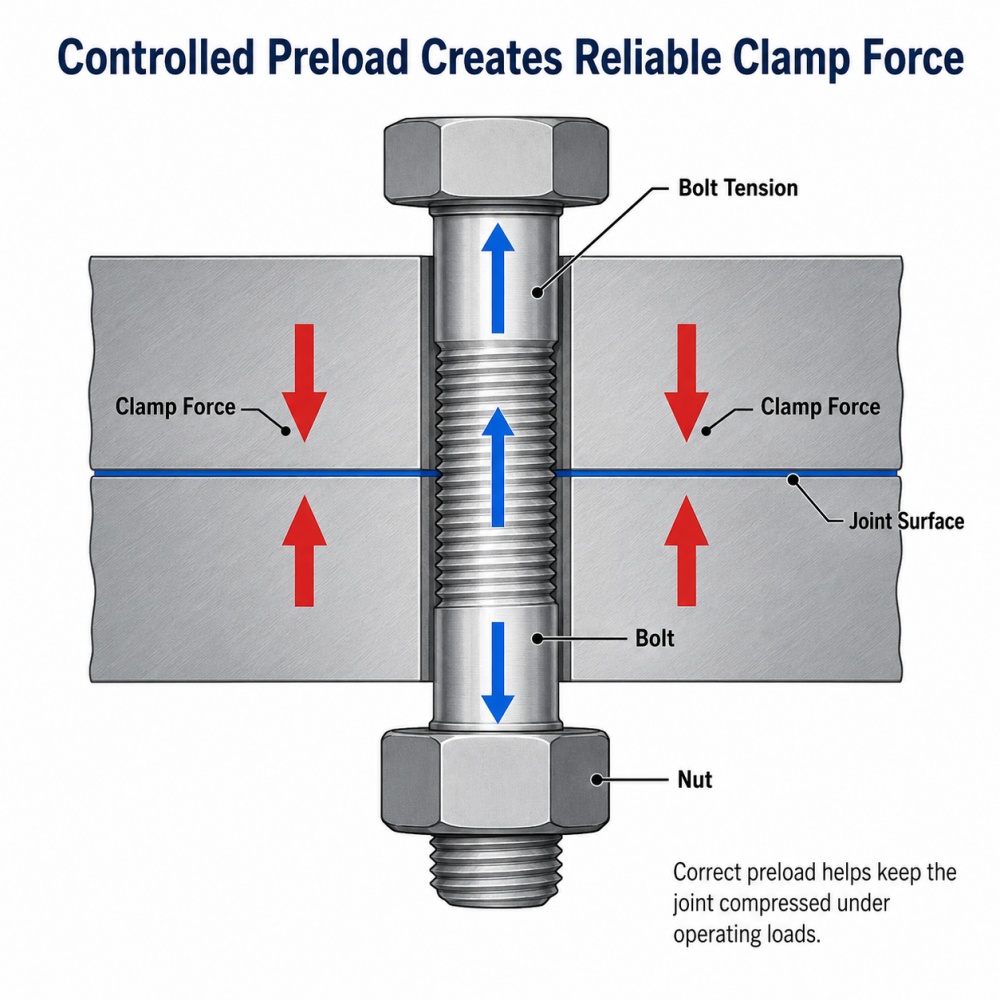

При затягивании болт слегка растягивается и создает прижимное усилие между соединяемыми деталями. Эта предварительная нагрузка помогает соединению противостоять рабочим нагрузкам, сохраняя при этом сопрягаемые поверхности сжатыми.

Если преднатяг значительно варьируется от одного болта к другому, нагрузка может быть распределена неравномерно. Некоторые крепежные детали могут выдерживать большую рабочую нагрузку, что увеличивает риск смещения, усталости, протечек или преждевременного разрушения соединения.

Для критических конструктивных и фланцевых соединений план болтовых соединений должен определять:

· Целевой крутящий момент или предварительная нагрузка

· Метод и последовательность затяжки

· Смазка и состояние резьбы

· Необходимые инструменты и принадлежности.

· Требования к проверке и документации

Крутящий момент — это метод, а не прямое измерение нагрузки на зажим

Приложенный крутящий момент преобразуется в предварительную нагрузку болта через резьбу и опорные поверхности. Трение оказывает большое влияние на эти отношения.

Изменения в смазке, покрытии, состоянии резьбы, поверхности шайбы, соосности или геометрии соединения могут привести к тому, что одно и то же значение крутящего момента приведет к различной нагрузке на зажим.

Таким образом, надежная затяжка зависит не только от точности инструмента. Правильные головки, стабильные точки реакции, последовательность затяжки, поэтапные проходы, калиброванное оборудование, квалифицированные операторы и утвержденная процедура — все это способствует повторяемому результату.

Точность инструмента обеспечивает контроль процесса, но не заменяет инженерную спецификацию проекта или утвержденную процедуру крепления болтов.

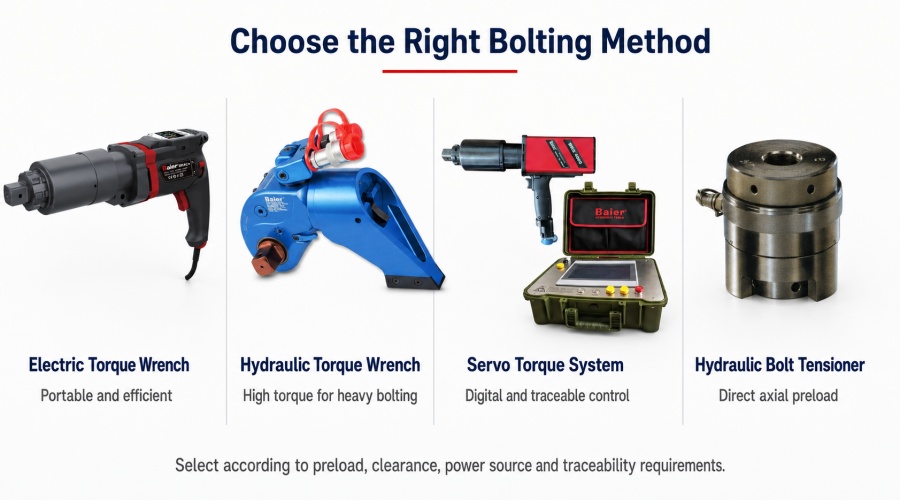

Разные соединения требуют разных методов крепления болтов

Не существует единого инструмента для завинчивания болтов, подходящего для любого промышленного применения. При выборе следует учитывать требуемый крутящий момент или предварительную нагрузку, рабочий зазор, источник питания, рабочую среду, требования к данным, а также необходимость одновременной эксплуатации нескольких крепежных изделий.

Сравнение методов промышленного болтового соединения

Правильный метод следует выбирать в соответствии с конструкцией соединения и утвержденной процедурой сборки, а не путем сравнения только показателей максимального крутящего момента или точности.

Точность должна соответствовать применению

Точность продукции Baier определяется серией продукции, а не одним универсальным утверждением.

Например:

· Вставные электрические динамометрические ключи BRAC-S: ±5%

· Аккумуляторные динамометрические ключи BRDC: ±5%

· Гидравлические динамометрические ключи RTA: ±3%

· Сервоэлектрические моментные системы BRSH: ±3%

Точность — это только одна часть выбора инструмента. Также необходимо учитывать диапазон крутящего момента, рабочее пространство, поддержку реакции, рабочую скорость, доступность мощности, требования к отслеживаемости и полную процедуру крепления болтов.

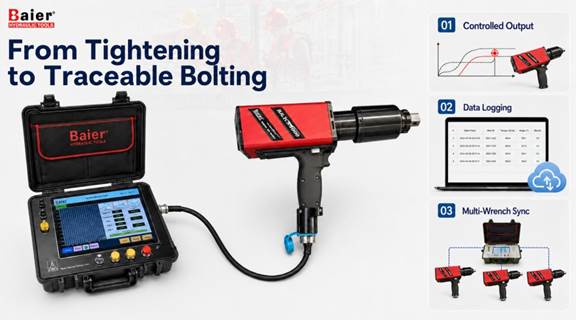

От затяжки к отслеживаемому болтовому соединению

В приложениях, требующих документирования результатов сборки, цифровое управление и запись данных могут превратить затяжку из изолированного действия в контролируемый процесс.

Электрический динамометрический ключ Baier BRSH сочетает в себе серводвигатель Panasonic, ПЛК Siemens и блок управления с 10-дюймовым сенсорным экраном. Система поддерживает регистрацию данных, экспорт на USB и синхронизацию нескольких ключей.

Эти функции подходят для промышленных проектов, где важны контролируемая затяжка, записи процессов и контроль качества.

Записанные данные всегда следует использовать вместе с утвержденными рабочими инструкциями, калиброванным оборудованием и квалифицированными операторами.

Комплексная поддержка болтовых соединений для промышленных проектов

Промышленные проекты часто включают в себя различные размеры болтов, конструкции соединений и условия эксплуатации.

Компания Baier предлагает сменные электрические, беспроводные, сервоэлектрические и гидравлические динамометрические инструменты, а также гидравлические натяжители болтов, гидравлические насосы, фланцевые инструменты и сопутствующие аксессуары.

Для дистрибьюторов, EPC-подрядчиков и групп промышленного обслуживания скоординированный выбор продукции может:

· Упрощение закупок оборудования

· Улучшение совместимости системы

· Сократить общение между несколькими поставщиками

· Поддержка обучения операторов и обслуживания оборудования

· Сделать послепродажное обслуживание более эффективным

Контрольный список выбора болтовой системы

Прежде чем выбрать динамометрический ключ или систему натяжения болтов, проверьте следующую информацию:

· Применение и тип соединения

· Размер, класс и состояние болта или шпильки

· Заданный целевой крутящий момент или предварительная нагрузка

· Имеющийся рабочий зазор

· Подходящая точка реакции

· Предпочтительный источник питания

· Условия эксплуатации объекта

· Требуемая точность и прослеживаемость

· Работа с одним инструментом или синхронизированная работа нескольких инструментов

· Необходимые розетки, опоры, насосы, шланги и аксессуары.

· Требования к калибровке, техническому обслуживанию и обучению

Прецизионное соединение болтов начинается с правильного процесса

Промышленная безопасность строится на множестве контролируемых деталей. Болт может быть одним из самых маленьких компонентов машины или конструкции, но его предварительная нагрузка способствует целостности всего соединения.

Прецизионное закрепление болтов означает выбор правильного инструмента, соблюдение правильной процедуры, проверку результата и последовательное повторение процесса.

Таким образом, один болт становится частью более безопасной и надежной промышленной системы.

Нужна помощь в выборе болтовой системы?

Отправьте нам свой размер болта, целевой крутящий момент или предварительную нагрузку, применение, доступный рабочий зазор и предпочтительный источник питания. Компания Baier поможет порекомендовать подходящий инструмент и конфигурацию системы.
