Полый плоский гидравлический динамометрический ключ серии RTH

Поделиться с:

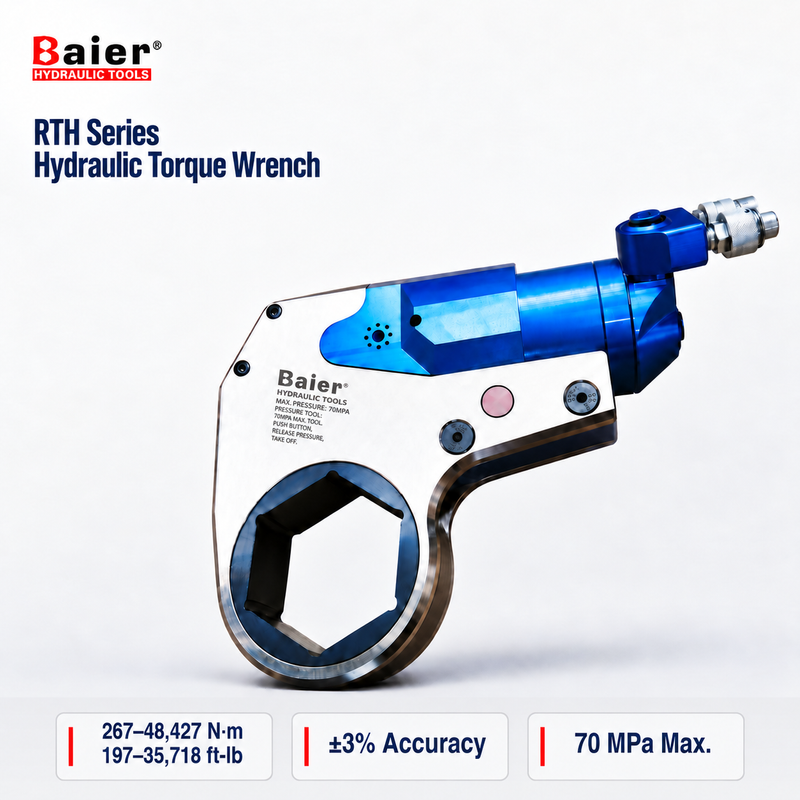

Полый плоский гидравлический динамометрический ключ серии RTH

Серия Baier RTH — это полые плоские гидравлические динамометрические ключи для контролируемой затяжки и ослабления болтов в узких местах или местах с ограниченным зазором. Его рабочая головка напрямую взаимодействует с гайкой, а съемная силовая головка поддерживает изменение конфигурации между совместимыми рабочими головками. Пять базовых моделей и 69 каталогизированных вариантов рабочих головок охватывают подтвержденные конфигурации с крутящим моментом от 267 до 48 427 Н·м и шестигранными отверстиями от 19 до 175 мм. Максимальное рабочее давление составляет 70 МПа, а заявленная в каталоге точность крутящего момента достигает ±3%.

Базовая модель:	РТХ03 РТХ05 РТХ12 РУТ20 РТХ40
штат:

Количество:



Запрос цены Добавить в корзину

Модель:
Серия РУТ
Марка продукта:
Baier
Код Продукта:
RTH

RTH Полый плоский гидравлический динамометрический ключ

Серия Baier RTH — это низкопрофильные гидравлические динамометрические ключи с прямым шестигранником для контролируемой затяжки и ослабления в условиях ограниченного зазора. Полая рабочая головка воздействует непосредственно на гайку, уменьшая пространство, необходимое для отдельной головки с квадратным хвостовиком.

Ключевые особенности

Конструкция с ограниченным зазором: Полая плоская рабочая головка предназначена для завинчивания болтов в условиях ограниченного окружающего пространства.
Прямое шестигранное зацепление: рабочая головка напрямую входит в зацепление с гайкой.
Съемная конструкция, состоящая из двух частей: силовая и рабочая головки разделены для изменения конфигурации.
Гибкий выбор рабочих головок: пять базовых моделей охватывают 69 каталогизированных вариантов рабочих головок.
Широкий ассортимент серий: подтвержденные конфигурации охватывают 267–48 427 Н·м и шестигранные отверстия 19–175 мм.
Контролируемая гидравлическая работа: максимальное рабочее давление составляет 70 МПа, точность крутящего момента, указанная в каталоге, составляет ±3%.

Важно: Каждая рабочая головка имеет свои допустимые пределы крутящего момента и размеров. Перед предложением подтвердите точную базовую модель и голову.

Технические характеристики

Ряд	РУТ
Базовые модели	5
Каталогизированные варианты рабочей головки	69
Серия Покрытие крутящего момента	267–48 427 Н·м
Покрытие шестигранного отверстия	19–175 мм
Точность крутящего момента	±3%
Максимальное рабочее давление	70 МПа

Обзор базовой модели

Базовая модель	Комбинированное покрытие крутящего момента	Комбинированный шестнадцатеричный диапазон	Вес силовой головки
РТХ03	267–3013 Н·м	19–60 мм	2,9 кг
РТХ05	531–6015 Н·м	27–80 мм	5,1 кг
РТХ12	1152–14328 Н·м	50–105 мм	10,5 кг
РУТ20	2124–23266 Н·м	70–115 мм	18,9 кг
РТХ40	4380–48427 Н·м	80–175 мм	46,2 кг

Справочник рабочей группы

Базовая модель	Шестнадцатеричный диапазон	Покрытие крутящего момента	L	H1	Н2	П1	П2	A
РТХ03	19–46 мм	267–2602 Н·м	193	125	97	32	51	10–15
РТХ03	50–60 мм	304–3013 Н·м	193	136	108	32	51	10–11
РТХ05	27–65 мм	531–5386 Н·м	250	158	125	41	64	11–19
РТХ05	70–80 мм	604–6015 Н·м	250	169	136	41	64	11,5–12
РТХ12	50–80 мм	1152–11725 Н·м	310	189	157	52	78	15–15,2
РТХ12	85–105 мм	1430–14328 Н·м	310	214	182	52	78	16–22
РУТ20	70–100 мм	2124–21243 Н·м	378	223	191	64	97	8–21
РУТ20	105–115 мм	2315–23266 Н·м	378	236	204	64	97	18–24
РТХ40	80–117 мм	4380–43827 Н·м	405	291	242	83	93	25–31
РТХ40	120–175 мм	4853–48427 Н·м	425	309	260	83	93	25–34

Размеры указаны в миллиметрах. В таблице приведены подтвержденные рабочие группы; точные размеры головки и допустимый крутящий момент должны быть проверены для выбранного размера шестигранника.

Выбор и конфигурация модели

Для выбора RTH требуется как совместимая силовая головка, так и правильная рабочая головка. Не выбирайте только из комбинированного модельного ряда базовых моделей.

Подтвердите необходимый рабочий крутящий момент.
Подтвердите размер шестигранной гайки.
Измерьте доступное пространство вокруг и высоту.
Проверьте точный допустимый крутящий момент и размеры рабочей головки.
Убедитесь в гидравлическом соединении и совместимости насоса и шланга на давление 70 МПа.
Отправьте совместные чертежи или фотографии с размерами, количество и рынок назначения для получения предложения.

Функциональная конфигурация

Выбранная конфигурация RTH состоит из одной совместимой силовой головки и одной соответствующей рабочей головки. Одна силовая головка может поддерживать несколько совместимых рабочих головок, но каждая комбинация должна быть проверена.

Объем поставки должен быть подтвержден

Гидравлический насос, шланг, муфты, дополнительные рабочие головки, переходники, чехол для переноски и другие аксессуары, изображенные на фото, не входят в стандартную комплектацию. Перед заказом подтвердите предложение и упаковочный лист.

Часто задаваемые вопросы

Что такое полый плоский гидравлический динамометрический ключ?

Это низкопрофильный гидравлический ключ, полая рабочая головка которого непосредственно контактирует с гайкой, поддерживая контролируемое завинчивание болтов там, где зазор вокруг ограничен.

Какой диапазон крутящих моментов охватывает серия RTH?

Подтвержденные конфигурации по каталогу охватывают крутящий момент 267–48 427 Н·м для пяти базовых моделей и совместимых с ними рабочих головок.

Какие размеры шестигранников доступны?

Каталогизированный диапазон рабочих головок составляет 19–175 мм. Точная доступность зависит от выбранной базовой модели и рабочей головки.

Какова максимальная точность давления и крутящего момента?

Максимальное рабочее давление составляет 70 МПа, а заявленная в каталоге точность крутящего момента составляет ±3%.

Может ли одна силовая головка использовать разные рабочие головки?

Да. Совместимая силовая головка может работать в паре с несколькими рабочими головками при условии совместимости базовой модели и допустимого крутящего момента каждой головки.

Как выбрать правильную конфигурацию?

Отправьте требуемый крутящий момент, размер шестигранной гайки, доступный зазор и чертеж соединения или фотографии с размерами. Точные пределы рабочей головки должны быть проверены перед предложением.

Ключ работает сам по себе?

Нет. Для этого требуется совместимый гидравлический насос на 70 МПа и система шлангов, рассчитанная на давление.

В комплект входят насос, шланг и все аксессуары, изображенные на фото?

Объем поставки зависит от заказа. Подтвердите гидравлический насос, шланг, муфты, дополнительные головки, переходники, чехол для переноски и другие аксессуары в предложении.
