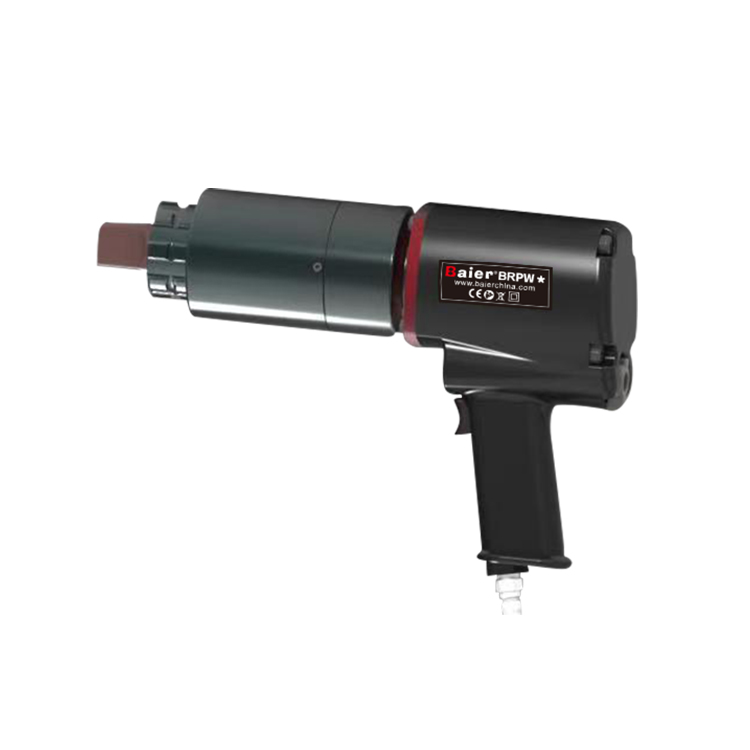

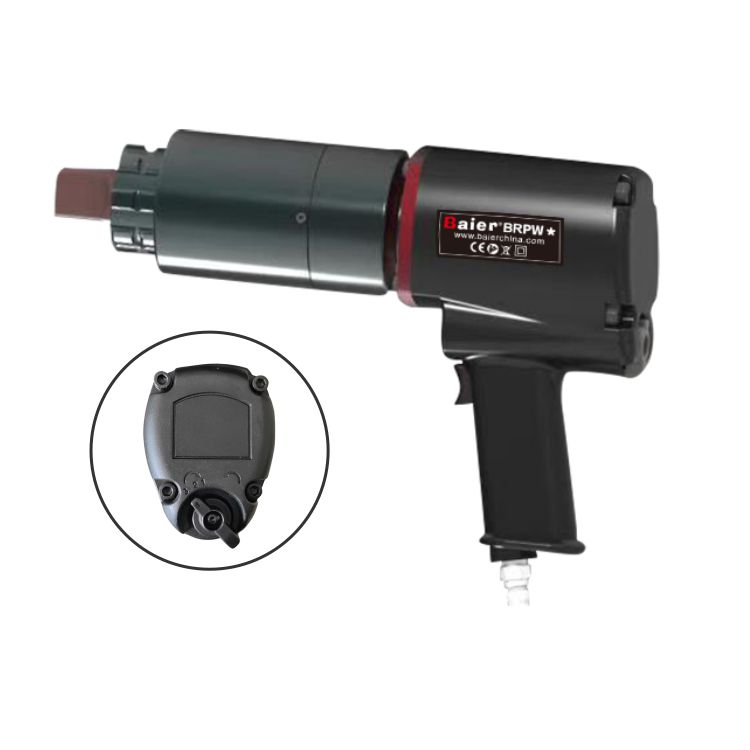

Пневматический динамометрический ключ серии BRPW-M механического типа, работает с тройным комплектом устройств (источник воздуха). В этом пневматическом инструменте используется многоступенчатый планетарный редуктор, точность ±5%. Выходной крутящий момент стабилен и устойчив, диапазон регулировки составляет от 130 Нм до 8000 Нм. Также можно настроить более высокое значение крутящего момента с помощью инструмента. Установленная длина воздуховода составляет 5 метров, но возможна поставка и большей длины. В комплекте источника воздуха имеется манометр, с помощью которого можно установить давление для контроля значения выходного крутящего момента в соответствии со сравнительной таблицей крутящего момента и давления.
Пневматический динамометрический ключ BRPW-M с комплектом источника воздуха:
1. Использование многоступенчатой коробки передач, стабильной и надежной.
2. Точность ± 5%, повторяемость ± 2%.
3. Съемный опорный рычаг или специальные опорные рычаги, подходящие для различных конструкций ступиц колес.
4. Установите давление на комплекте источника воздуха (манометр, клапан давления, шприц для смазки) на необходимый крутящий момент.
5. В комплект поставки входит несколько запасных частей.

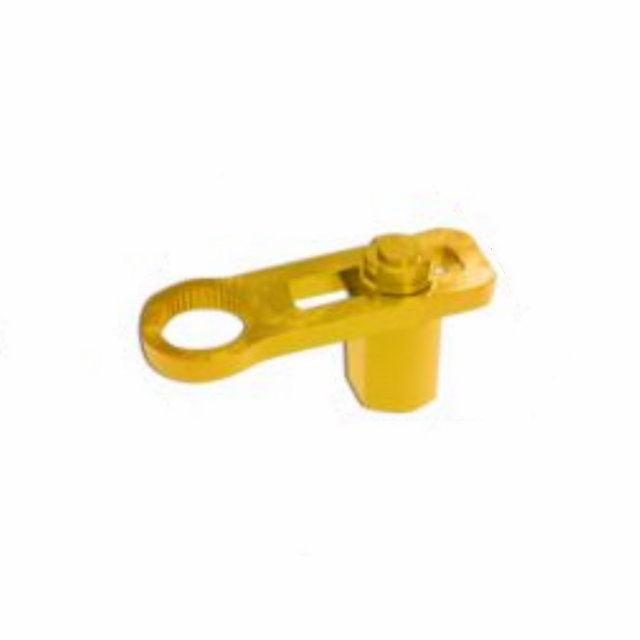

Реактивный рычаг динамометрического ключа BRPW-M:

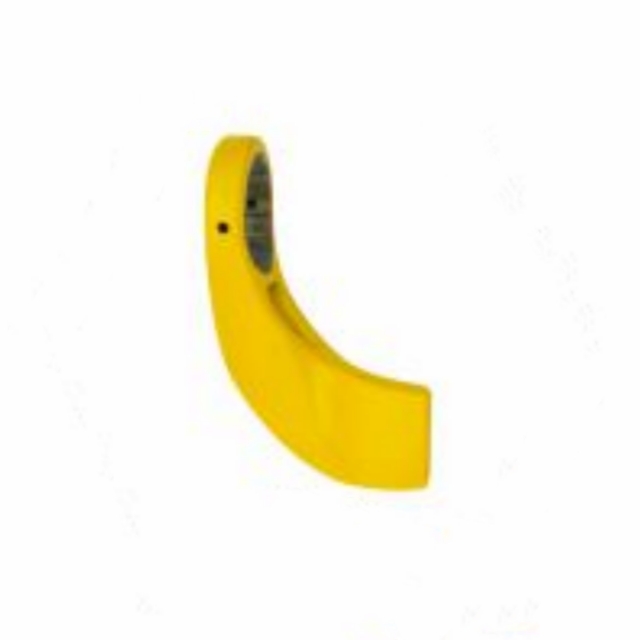

Тип багажника

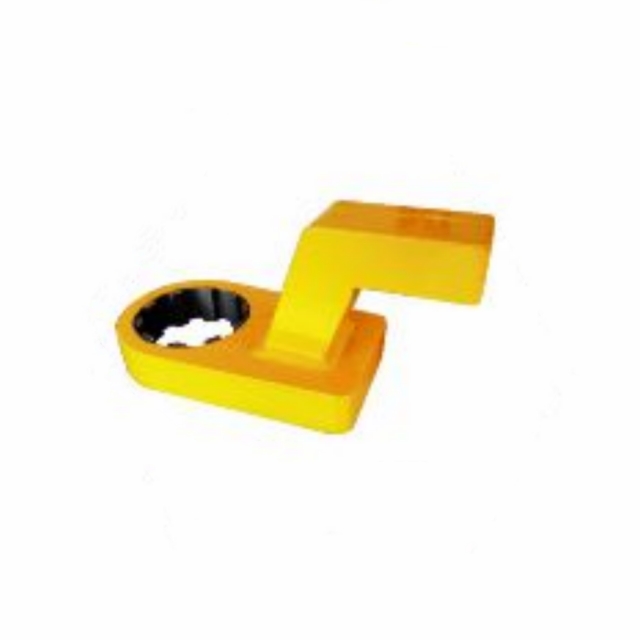

Z-тип

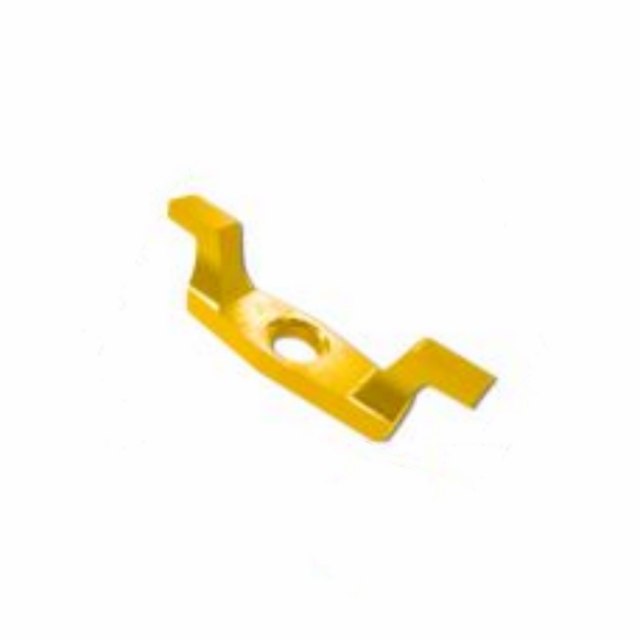

Тип двойной руки

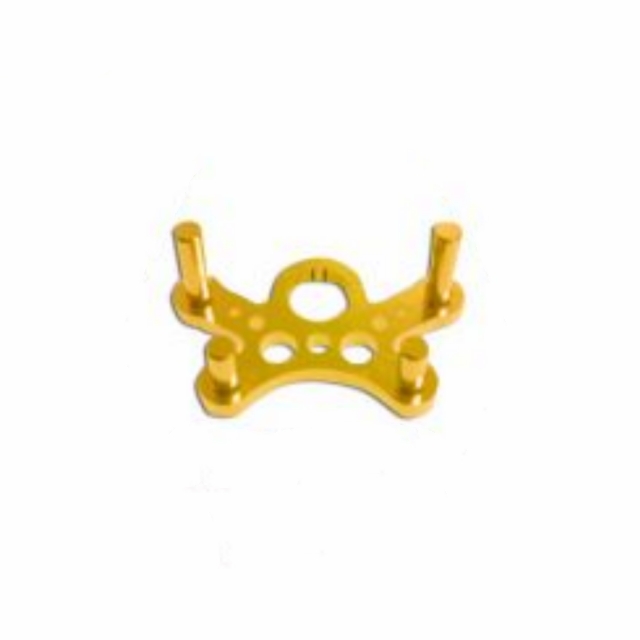

Четырехточечный тип
Тип с глубоким рукавом
Части в комплекте:
Тор- ди-Пушка

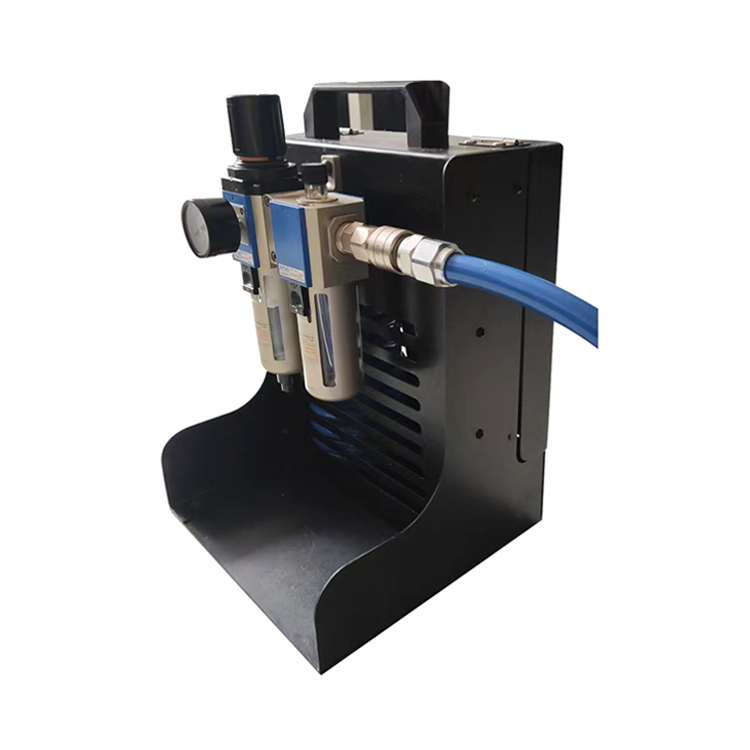

Комплект источника воздуха

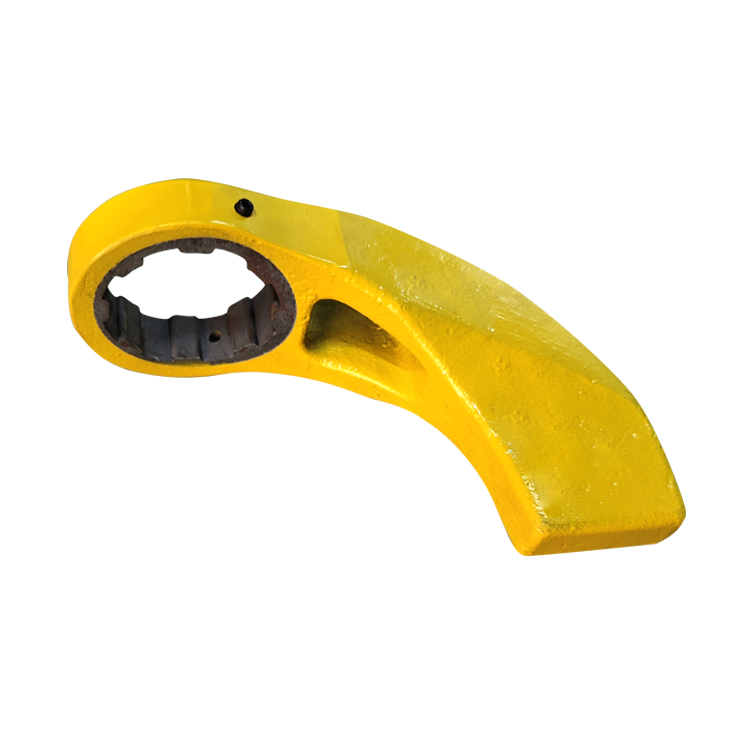

Реактивный рычаг

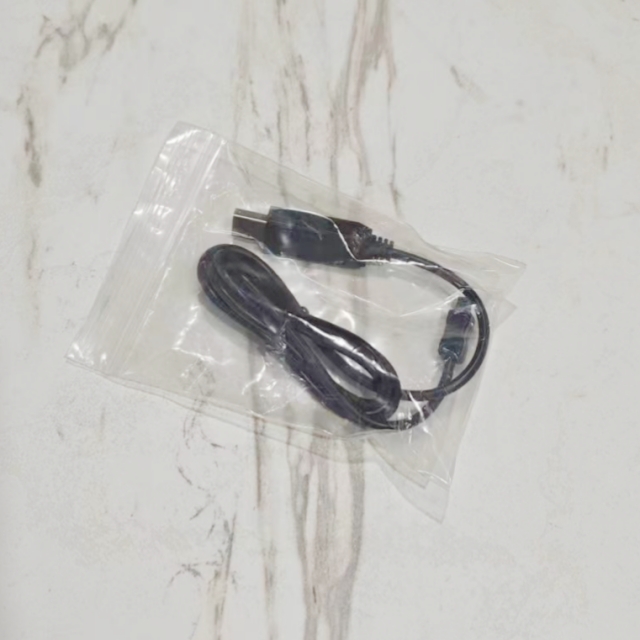

Кабель для передачи данных

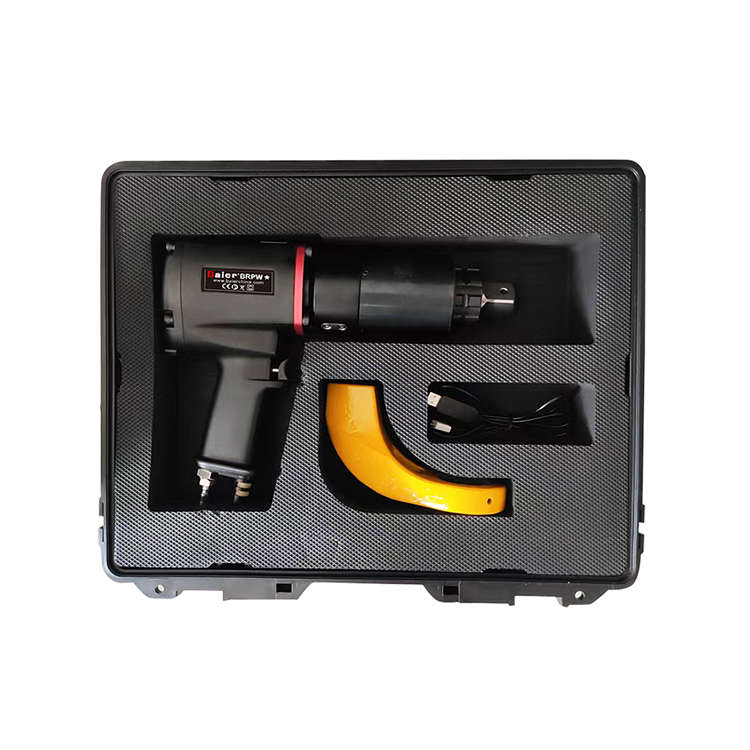

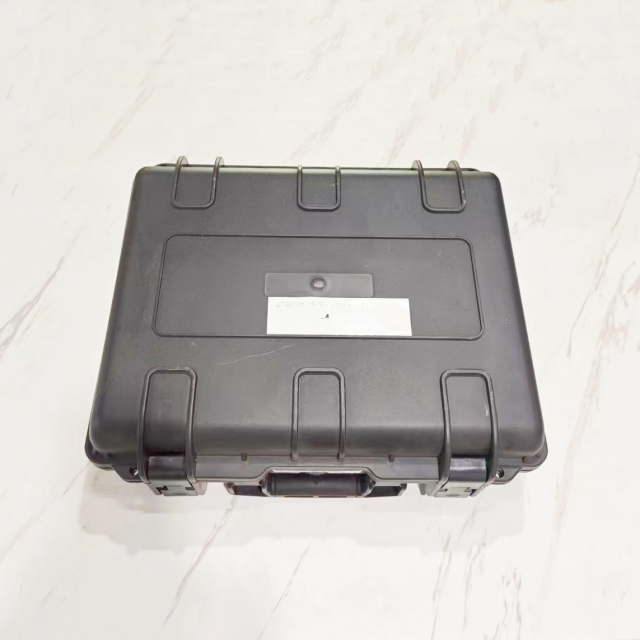

Чехол для переноски

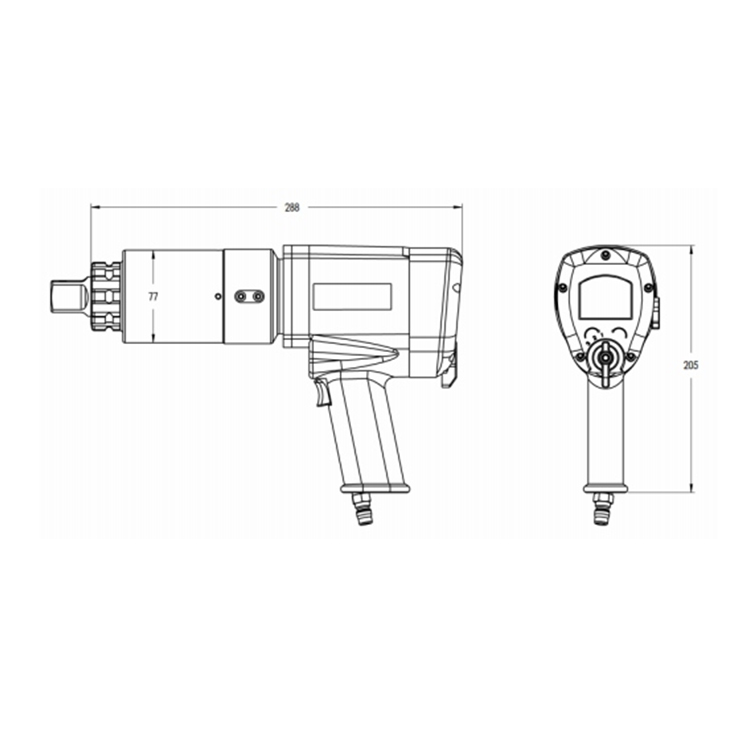

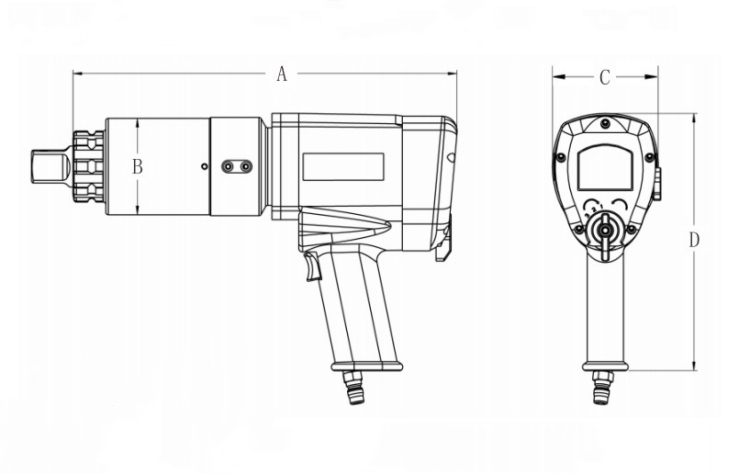

Габаритный чертеж:
Таблица технических характеристик:
Модель
Сквер Драйв
(дюйм)
Крутящий момент
Скорость разгрузки
(об/мин)
Масса
(кг)
Размер А
(мм)
Размер Б
(мм)
Размер С
(мм)
Размер Д
(мм)
Нм
фут-фунт
БРПВ-М500
3/4
130-500
95-368
18
3.1
180
63
67
220
БРПВ-М800
3/4
200-800
147-590
11
4.1
220
69
67
240
БРПВ-М1200
1
300-1200
221-885
11
5.2
245
75
67
240
БРПВ-М1500
1
400-1500
295-1106
9
6
260
75
67
240
БРПВ-М2000
1
500-2000
368-1475
6
6.5
285
75
88
260
БРПВ-М3000
1
700-3000
516-2213
5.5
8
315
90
88
275
БРПВ-М4000
1 1/2
1000-4000
737-2950
4
10
340
90
88
280
БРПВ-М6000
1 1/2
1500-6000
1106-4425
2
12
365
105
88
290
БРПВ-М8000
1 1/2
2000-8000
1475-5900
1.3
12.5
365
110
82
290
*Обычно используемый крутящий момент в работе должен составлять менее 80% от максимального крутящего момента ключа.
Как выбрать и обслуживать пневматический динамометрический ключ?
1. Момент затяжки болта составляет 80% от предела текучести, а момент демонтажа в 1,5-2,5 раза превышает момент затяжки. Основываясь на технических характеристиках болта и классе прочности, сначала определите диапазон крутящего момента, который необходимо использовать.
2. Обычно используемый крутящий момент (номинальный крутящий момент) ключа должен составлять менее 80% от максимального значения крутящего момента, чтобы обеспечить оптимальное рабочее состояние ключа.
3. Выберите подходящую втулку болта в соответствии с различными размерами болтов.
4. Выберите или настройте подходящий рычаг реактивной силы в соответствии с условиями эксплуатации.
5. Этот продукт не является водонепроницаемым, не используйте его в дождливые дни или под водой.
6. Ключ следует правильно хранить после использования и повторно калибровать после технического обслуживания или использования в течение более шести месяцев.
