Пневматический динамометрический ключ: мощный и точный инструмент для контролируемого завинчивания болтов

Пневматический динамометрический ключ — это усовершенствованный инструмент для завинчивания болтов непрерывного вращения с планетарным приводом, работающий на сжатом воздухе, предназначенный для обеспечения повторяемого и высокоточного крутящего момента в диапазоне от сотен до десятков тысяч Ньютон-метров с минимальным шумом, низкой утомляемостью оператора и сертифицированной непрерывной точностью выходного сигнала в пределах плюс-минус пять процентов.

Оглавление

1. Принципы и функциональность

2. Ключевые преимущества

3. Промышленное применение

4. Анализ выбора: пневматический или электрический

Принципы и функциональность пневматических динамометрических ключей

Пневматический динамометрический ключ работает за счет преобразования потенциальной энергии сжатого воздуха в механическую вращательную силу с высоким коэффициентом передачи через встроенный пневматический двигатель, соединенный непосредственно с многоступенчатым планетарным планетарным редуктором, обеспечивая плавный, непрерывный выходной крутящий момент без вибрации для крупнотоннажных промышленных болтовых соединений.

С инженерной точки зрения понимание основ механики пневматического динамометрического ключа начинается с отличения инструментов непрерывного вращения от традиционных пневматических ударных гайковертов. В стандартных ударных инструментах внутренние молотки ударяют по наковальне, создавая прерывистые неконтролируемые кинетические удары. Напротив, в промышленных пневматических динамометрических ключах используется прецизионный пневматический лопастной двигатель, который вращается с высокой скоростью при регулируемом давлении воздуха. Этот высокоскоростной механический выходной сигнал с низким крутящим моментом поступает непосредственно в многоступенчатый планетарный редуктор, который снижает скорость вращения и экспоненциально увеличивает выходной крутящий момент. Результатом является плавная и непрерывная передача крутильной энергии к крепежу без резких ударных реакций, акустических опасностей и неконтролируемых отклонений крутящего момента, характерных для ударных винтовертов.

Рабочий механизм неразрывно связан с точным регулированием давления. Поскольку выходной крутящий момент является прямой математической функцией давления воздуха, подаваемого на пневматический двигатель, контролируемое завинчивание достигается путем регулирования давления входного воздуха с помощью внешнего блока управления воздухом, оснащенного фильтром, регулятором и системой смазки. Точная регулировка динамометрического ключа выполняется с использованием сертифицированной калибровочной таблицы для конкретного инструмента, которая соотносит входное давление в барах или фунтах на квадратный дюйм с выходным крутящим моментом в Ньютон-метрах или футах-фунтах. Когда сжатый воздух достигает предварительно откалиброванного заданного значения давления, пневматический двигатель достигает динамического равновесия или запускает механизм автоматического отключения, останавливая вращение точно при заданном значении крутящего момента. Назначение этого механического динамометрического ключа с предсказуемым моментом гарантирует, что каждый болт в узле с несколькими крепежными фланцами будет испытывать одинаковую силу натяжения.

При применении на европейских технологических предприятиях наши инженерные группы специально анализируют, как конструкция пневматического редуктора влияет на тепловыделение и структурные деформации. Пневматический динамометрический ключ непрерывного вращения устраняет проблемы с перегревом, вызванные трением, которые обычно возникают в гидравлических болтовых системах во время непрерывных рабочих циклов. Постоянное расширение сжатого воздуха через двигатель инструмента оказывает естественный охлаждающий эффект на корпус редуктора, обеспечивая непрерывную работу на высокопроизводительных сборочных линиях без термического разрушения внутренних смазочных материалов или профилей зубьев шестерен. Для тяжелых промышленных операций, требующих постоянной высокой производительности, инженеры часто используют современные конфигурации пневматических динамометрических ключей , которые сочетают в себе многоступенчатые планетарные шестерни из легированной стали с эргономичными реактивными рычагами для безопасной нейтрализации противодействующих сил вращения.

Функциональность

Ключевые преимущества пневматических динамометрических ключей в промышленных условиях

Пневматические динамометрические ключи обеспечивают непревзойденные эксплуатационные преимущества в тяжелой промышленности, сочетая абсолютную безопасность, соответствующую требованиям ATEX, в опасных взрывоопасных средах с непрерывным высокоскоростным вращением, чрезвычайной повторяемостью крутящего момента в пределах плюс-минус пять процентов и превосходной эргономической безопасностью, которая защищает операторов от травм, связанных с промышленной вибрацией.

При сборке тяжелых промышленных соединений преимущества пневматического динамометрического ключа заключаются в механической эффективности, безопасности на рабочем месте и финансовой окупаемости инвестиций. Основной причиной выбора пневматической технологии вместо альтернативных источников энергии является присущий ей профиль взрывобезопасности. Нефтехимические заводы, морские нефтяные платформы, химические перерабатывающие заводы и подземные угольные шахты представляют собой среду, в которой постоянно присутствуют горючие газы, летучие пары углеводородов и облака пыли в воздухе. Электрические инструменты создают риск искрения от щеток двигателя или контактов переключателя, тогда как гидравлические агрегаты несут риск утечки жидкости и напорной линии.

Вторым решающим преимуществом является скорость работы и производительность. В то время как гидравлические динамометрические ключи требуют возвратно-поступательного движения, при котором головка продвигается шаг за шагом, пневматический динамометрический ключ обеспечивает непрерывное вращение на 360 градусов. Такая возможность непрерывного привода ускоряет циклы обкатки и затяжки почти в десять раз по сравнению с гидравлическими альтернативами, значительно сокращая время простоя на техническое обслуживание во время капитальных ремонтов предприятия. Кроме того, поскольку большая сила реакции полностью поглощается опорным рычагом конструкции, упирающимся в соседний корпус болта или фланца, оператору инструмента передается нулевая деформация крутящего момента. Этот эргономичный дизайн устраняет синдром вибрации рук и мышечную усталость, полностью соответствуя строгим международным директивам по охране труда и технике безопасности.

Консультируя европейских промышленных клиентов, мы часто задаемся вопросом, почему для современных промышленных автопарков выбираются конкретные механические конфигурации. Европейские инженеры по техническому обслуживанию отдают приоритет продолжительному рабочему циклу, минимальному отклонению калибровки и возможности быстрого обслуживания. Хорошо спроектированный пневматический динамометрический ключ непрерывного вращения отвечает этим требованиям благодаря прочной механической конструкции и упрощенным требованиям к техническому обслуживанию. Чтобы просмотреть подробные технические характеристики различных пневматических моделей и передаточных чисел, технические специалисты часто обращаются к подробной документации по пневматическим динамометрическим ключам, чтобы сопоставить конкретные требования к крутящему моменту шарнира с оптимальным диапазоном крутящего момента инструмента.

Преимущества пневматических динамометрических ключей

1. Превосходная повторяемость и точность: обеспечивает стабильный выходной крутящий момент с точностью до плюс-минус четыре-пять процентов при тысячах циклов завинчивания болтов, гарантируя одинаковое натяжение болтов на критически важных фланцах, удерживающих давление.

2. Искробезопасность в опасных зонах: питание исключительно от сжатого воздуха без электрических компонентов, что обеспечивает безопасную непрерывную работу во взрывоопасных средах, на нефтеперерабатывающих заводах и предприятиях химической переработки.

3. Высокоскоростное непрерывное вращение: обеспечивает непрерывный разворот и натяжение крепежных деталей на 360 градусов, ускоряя операции по завинчиванию болтов до десяти раз быстрее, чем обычные гидравлические ключи ударного действия.

4. Эргономичная защита и нулевой крутящий момент: опорные рычаги конструкции полностью фиксируют противодействующие силы вращения к соседним жестким конструкциям, защищая операторов от опасной отдачи и длительного воздействия вибрации.

5. Надежность в тяжелых условиях эксплуатации: пневматическое расширение охлаждения предотвращает перегрев двигателя во время непрерывной производственной линии или операций по переработке нефтеперерабатывающего завода, обеспечивая бесперебойную доступность инструмента.

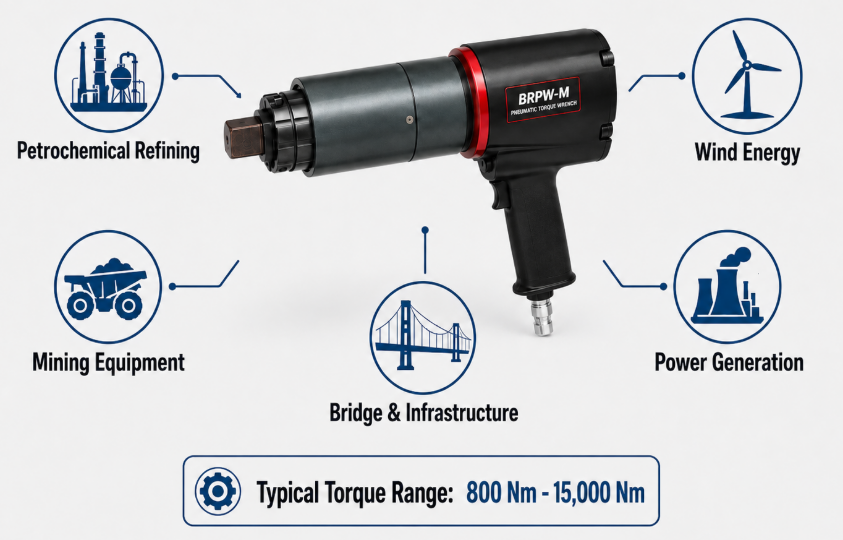

Промышленное применение и отраслевое внедрение

Промышленные пневматические динамометрические ключи являются критически важными решениями для болтовых соединений в нефте- и газопереработке, производстве электроэнергии, строительстве ветряных турбин, тяжелой горнодобывающей инфраструктуре, обслуживании сталелитейных заводов и крупномасштабной прокладке трубопроводов, где крупнотоннажные крепежные детали требуют проверенной точности нагрузки зажима.

Универсальность пневматического динамометрического ключа делает его незаменимым инструментом в различных отраслях тяжелого промышленного машиностроения. На нефтеперерабатывающих заводах и морских нефтехимических предприятиях фланцы труб, удерживающие давление, теплообменники, корпуса реакторов и противовыбросовые превенторы зависят от равномерного сжатия прокладок. Неравномерное натяжение болтов на углеводородном фланце может привести к катастрофическим неорганизованным выбросам, загрязнению окружающей среды или пожару. Пневматический динамометрический ключ гарантирует, что каждая шпилька будет затянута в точном соответствии с проектными спецификациями в соответствии с рекомендациями ASME PCC-1 для сборки болтовых фланцевых соединений, создавая герметичное уплотнение, выдерживающее экстремальное внутреннее давление жидкости и термоциклирование.

В секторе возобновляемых источников энергии, особенно при монтаже и обслуживании ветряных турбин, применение болтовых соединений представляет собой уникальные инженерные задачи. Фланцы сегментов башни ветряных турбин, поворотные подшипники, крепления ступиц и крепления корней лопастей требуют высоких значений крутящего момента, часто превышающих несколько тысяч Ньютон-метров, и выполняются на значительной высоте в условиях жестких временных ограничений. Полевые техники полагаются на пневматические болтовые системы, обеспечивающие высокую скорость спуска при штабелировании башен. Аналогичным образом, при техническом обслуживании тяжелого горнодобывающего оборудования, например при замене гусениц на гидравлических экскаваторах, установке футеровки дробилки и затяжке гаек колес самосвалов, пневматические болтовые инструменты обеспечивают огромную силу, необходимую для разрушения заржавевших крепежных деталей и точного затягивания новых болтов в экстремальных условиях пыли и грязи.

Анализируя выбор оборудования вместе с директорами глобальных проектов, мы часто оцениваем, как инфраструктура предприятия влияет на развертывание инструментов. Хотя пневматические системы идеально подходят для предприятий, оснащенных централизованными кольцами сжатого воздуха, удаленным полевым бригадам, не имеющим тяжелых дизельных компрессоров, часто требуются автономные электрические альтернативы. Для полевых работ, где поставки сжатого воздуха недоступны или нецелесообразны с точки зрения логистики, инженеры используют усовершенствованные проводные или аккумуляторные системы, такие как электрический динамометрический ключ серии BRAC-S с адаптером питания , который обеспечивает точное цифровое управление крутящим моментом непосредственно от стандартной электрической энергии или портативных генераторов.

Приложения

1. Фланцы для нефтехимической и нефтеперерабатывающей промышленности. Крепление болтами важных соединений труб, крышек сосудов под давлением и торцевых пластин теплообменника в соответствии со строгими спецификациями ASME по посадке фланцев.

2. Башня и ротор ветряной турбины в сборе: Натяжение фундаментных анкерных болтов, соединительных фланцев секций башни, опор коренных подшипников и корневых болтов лопастей во время установки и планового обслуживания.

3. Тяжелая горнодобывающая и землеройная техника: обслуживание башмаков гусениц экскаваторов, футеровок шаровых мельниц, шпилек колес самосвалов и структурных рам дробилок в условиях суровой грязи и влаги.

4. Тепловые, гидро- и атомные электростанции: крепление корпусов паровых турбин, паропроводов высокого давления, питательных насосов котлов и фланцевых муфт напорного трубопровода во время капитального ремонта.

5. Строительство инфраструктуры и мостов: затяжка соединений балок из конструкционной стали, высокопрочных болтов с фрикционным захватом (HSFG) и анкерных пластин для тяжелых крановых путей.

Анализ выбора: пневматические и электрические динамометрические ключи

Выбор между пневматическим динамометрическим ключом и электрическим динамометрическим ключом зависит от эксплуатационной доступности системы воздушного транспорта, классификации опасных зон, требуемой портативности, интенсивности рабочего цикла и потребностей в цифровой регистрации данных для обеспечения соответствия требованиям качества.

При установлении стандартизации парка инструментов для крупных клиентов в сфере промышленного инжиниринга необходима строгая сравнительная оценка систем пневматического привода и систем электропривода. Оба типа инструментов используют одинаковые планетарные редукторы для увеличения крутящего момента, но их основные источники питания и характеристики управления двигателем создают разные эксплуатационные возможности. Пневматический динамометрический ключ отлично подходит для непрерывных, тяжелых промышленных условий, где легко доступна инфраструктура сжатого воздуха, таких как производственные заводы, нефтеперерабатывающие заводы и сухие доки верфей. Пневматические инструменты имеют исключительно высокое соотношение мощности к весу, что обеспечивает компактные размеры инструмента, которые вписываются в ограниченные механические размеры. Кроме того, поскольку пневматические двигатели не содержат электронных схем, они невосприимчивы к электромагнитным помехам, скачкам напряжения и проникновению влаги.

С другой стороны, электрические динамометрические ключи, в которых используются бесщеточные двигатели постоянного тока и цифровые микроконтроллеры, обеспечивают превосходную точность, возможность программирования пользователем и возможность передачи данных. Электрические инструменты позволяют операторам устанавливать целевой крутящий момент непосредственно с помощью цифровых дисплеев, не требуя внешних калибровочных таблиц или регуляторов давления. Современные электрические агрегаты также поддерживают многоэтапные алгоритмы затяжки болтов, стратегии затяжки по углу поворота и беспроводную регистрацию данных крутящего момента в режиме реального времени для автоматического ведения записей контроля качества. Однако при непрерывных непрерывных циклах завинчивания болтов при максимальной нагрузке электродвигатели выделяют внутреннее тепло, которое может вызвать срабатывание тепловой защиты, тогда как пневматические двигатели продолжают охлаждаться неопределенно долго из-за внутреннего расширения воздуха.

В ходе наших технических консультаций с руководителями европейских заводов клиенты часто спрашивают, почему при сборке автомобилей и тяжелого оборудования предпочтение отдается конкретным конфигурациям двигателей. Европейские производственные предприятия отдают приоритет отслеживанию процессов, низкому энергопотреблению и точным контрольным журналам, что делает интеллектуальные электрические ключи очень привлекательными для заводских сборочных цехов. И наоборот, при капитальном ремонте в морской и нефтехимической отраслях по-прежнему преобладают пневматические инструменты из-за стандартов взрывобезопасности ATEX и высокой механической прочности. Понимание этой эксплуатационной двойственности позволяет инженерам применять именно ту технологию крепления болтов, которая необходима для каждого эксплуатационного сценария.

Когда выбирать пневматические или электрические динамометрические ключи

1. Выбирайте «Пневматический» при работе во взрывоопасных средах ATEX, где электрические искры или электронные компоненты представляют угрозу безопасности.

2. Выбирайте пневматический вариант для непрерывного, круглосуточного и безостановочного завинчивания болтов, когда необходимо полностью исключить перегрев инструмента.

3. Выбирайте электрический вариант при работе на удаленных объектах без стационарных воздушных компрессоров или тяжелых переносных дизельных генераторов воздуха.

4. Выбирайте электрический вариант, если спецификации качества соединений требуют цифрового отображения крутящего момента, стратегии угла поворота и автоматической регистрации данных о затяжке болтов.

5. Выбирайте пневматический вариант для суровых морских условий с высокой влажностью на открытом воздухе, где открытые электрические разъемы могут подвергнуться коррозии или короткому замыканию.

Рекомендации по техническому обслуживанию и эксплуатационная надежность. Чтобы поддерживать калиброванную точность в пределах плюс-минус четыре процента и гарантировать долговременную механическую надежность пневматического динамометрического ключа, инженерные группы должны соблюдать строгий протокол профилактического обслуживания. Во-первых, всегда используйте инструмент со встроенным блоком управления подачей воздуха (фильтром-регулятором-смазкой), расположенным в пределах пяти метров от инструмента для удаления влаги, предотвращения коррозии пневматического двигателя и подачи чистого масла для пневматических инструментов ISO VG 32 со скоростью 2–3 капли в минуту. Во-вторых, регулярно проверяйте опорный рычаг на наличие микротрещин, заусенцев или деформаций, поскольку поврежденные опорные рычаги изменяют расстояние рычага и вносят ошибку измерения во время нагрузки с высоким крутящим моментом. В-третьих, проверяйте ежегодную повторную калибровку в соответствии со стандартами ISO 6789 на сертифицированном испытательном стенде датчика крутящего момента. Правильная регулировка динамометрического ключа и калибровка давления предотвращают механическое смещение, гарантируя, что инструмент продолжает выполнять свою важную функцию динамометрического ключа, обеспечивая целостность структурных болтов в сложных промышленных условиях.

Комплексное техническое заключение и обзор отрасли

Таким образом, пневматический динамометрический ключ остается одним из самых надежных, мощных и точных инструментов, доступных современным инженерам-промышленникам для контролируемого завинчивания болтов. Сочетая в себе непрерывное плавное вращение, исключительное соотношение мощности к весу, взрывобезопасность ATEX и точную повторяемость крутящего момента, пневматические динамометрические ключи решают самые сложные проблемы целостности соединений в тяжелом производстве, нефтехимической переработке, производстве электроэнергии и строительстве инфраструктуры. Выбор оптимального инструмента для болтовых соединений требует взвешенной оценки инженерных коммуникаций на объекте, классификации экологической безопасности, требований к непрерывной работе и требований к проверке качества. При сочетании с надлежащей фильтрацией воздуха, регулярной калибровкой и обученными рабочими процедурами пневматические динамометрические ключи обеспечивают безупречную целостность соединений, отсутствие неожиданных поломок фланцев и максимальную долгосрочную эксплуатационную производительность.
