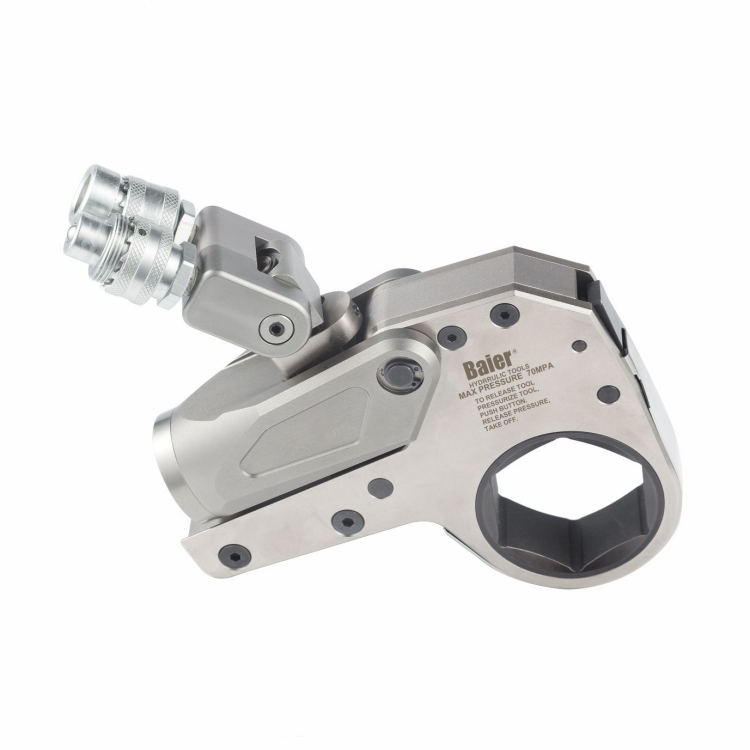

Низкопрофильный гидравлический динамометрический ключ RTF

Низкопрофильный кассетный гидравлический динамометрический ключ RTF имеет классический дизайн, изготовлен из алюминиево-титанового сплава, что делает инструмент прочным и легким. Поворотное соединение труб составляет 360°x180°, с быстроразъемными соединениями и пыленепроницаемыми колпачками, без ограничений по пространству. Он использует прецизионный храповой механизм, который повышает точность до ± 3%. Рабочее давление гидравлического ключа RTF составляет от 70 до 700 бар, который может поставляться с выдвижным реактивным рычагом, изготовленным по индивидуальному заказу. Крутящий момент которого колеблется от 232 Нм до 44593 Нм, он воздействует непосредственно на болты с полой кассетной головкой.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
РТФ
Марка продукта:
Baier
Код Продукта:
8467890000

Описание продукта

Кассетный гидравлический динамометрический ключ RTF:

1. Интегрированный из сверхвысокопрочного авиационного алюминиево-титанового сплава, всесторонне усиливающий прочность и ударную вязкость.

2. Новая конструкция поворотного фитинга для масляных труб на 360°x180°, без ограничений по пространству, обеспечивающая свободную эксплуатацию.

3. Применяется непосредственно к гайкам, выходной крутящий момент более точен.

4. Максимальное рабочее давление 70 МПа, точность до ±3%.

5. Полированная обработка поверхности.

6. Настраиваемый удлиненный реактивный рычаг.

7. Сравнительная таблица давления и крутящего момента с лазерной гравировкой на крышке.

8. Силовая головка и рабочая кассетная головка могут поставляться отдельно.

Подробные фотографии:

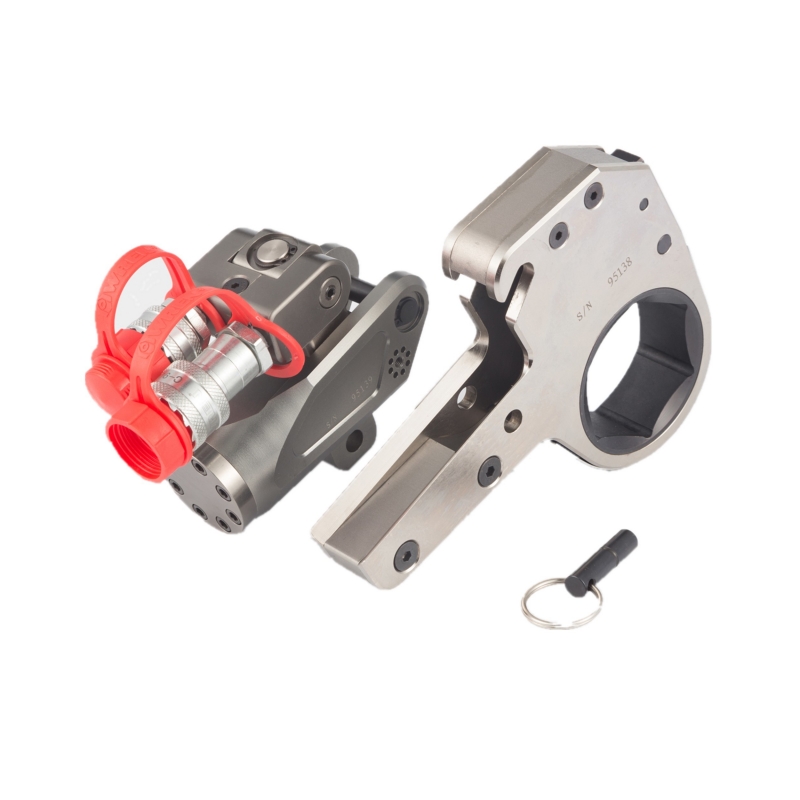

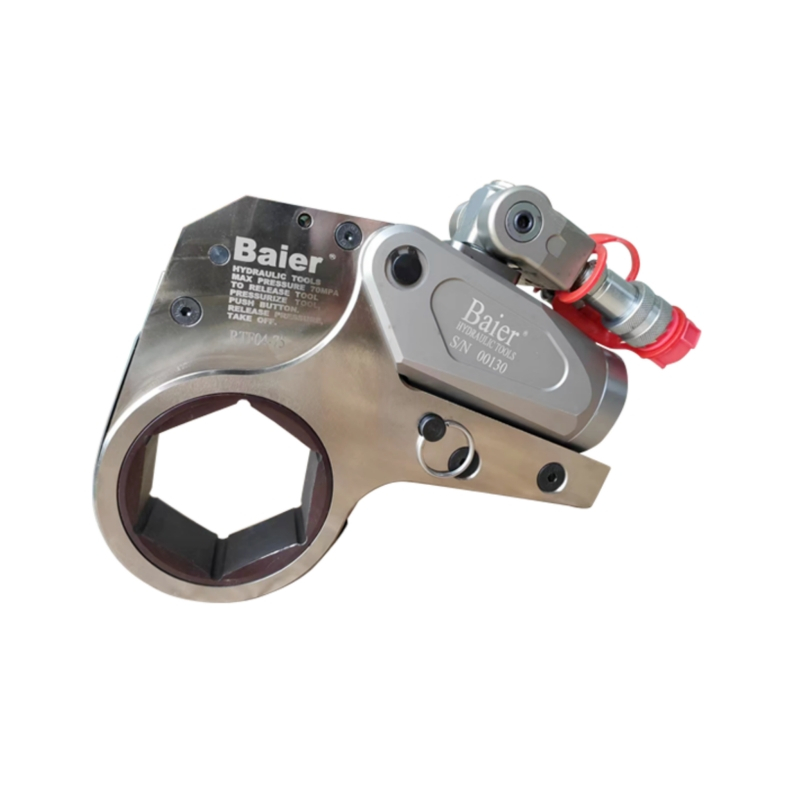

Динамометрический ключ RTF с силовой головкой

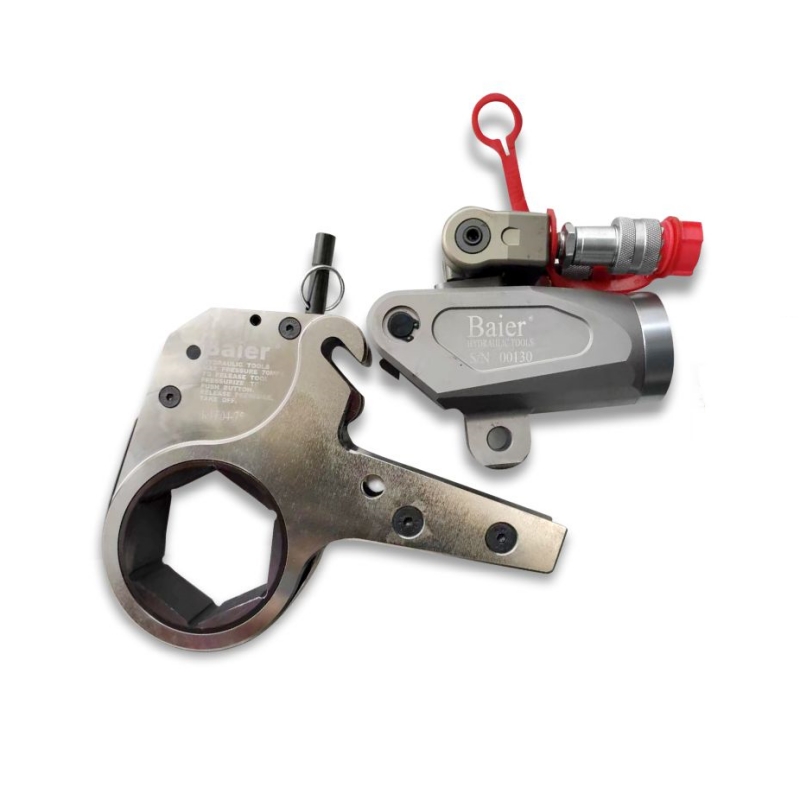

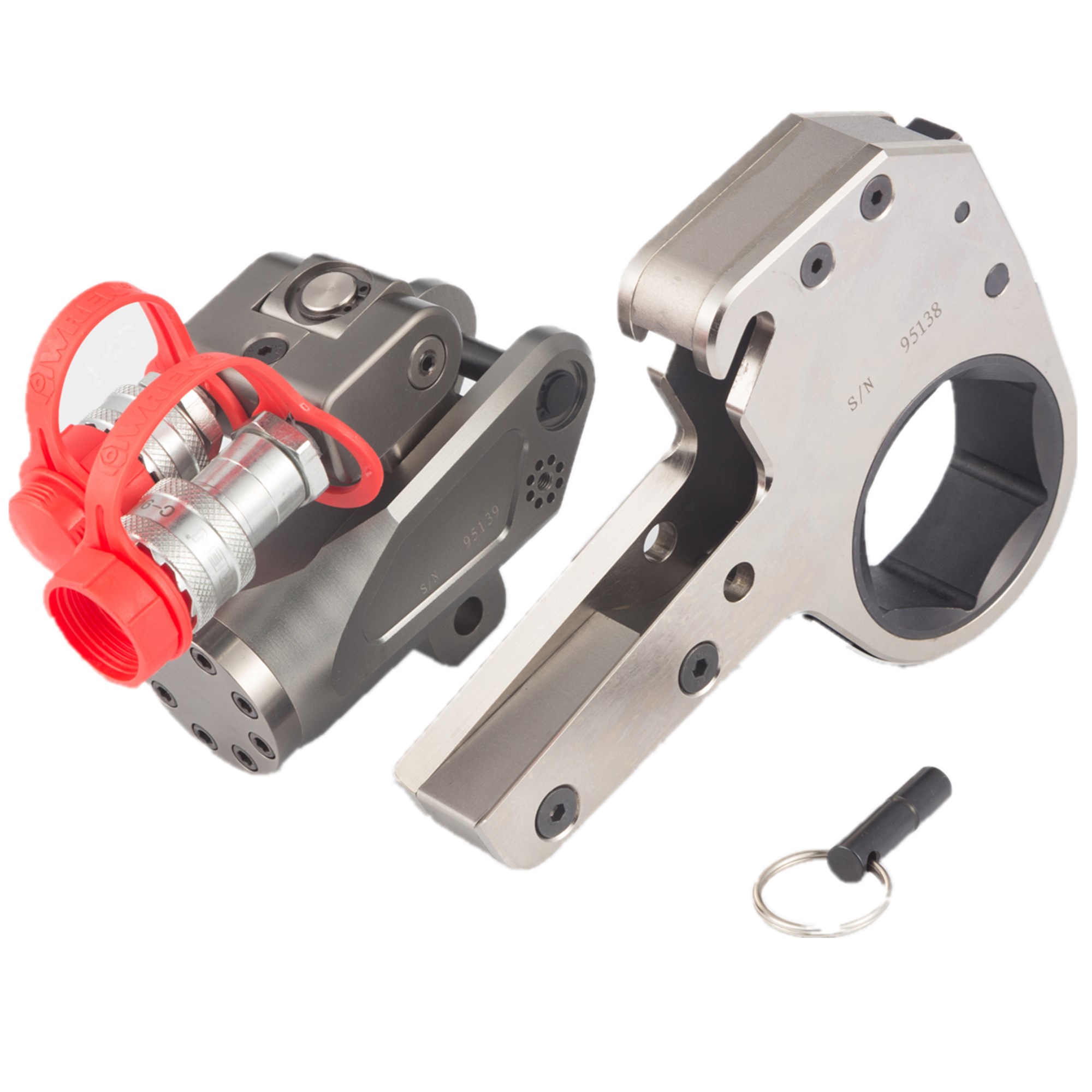

Силовая головка и кассетная головка

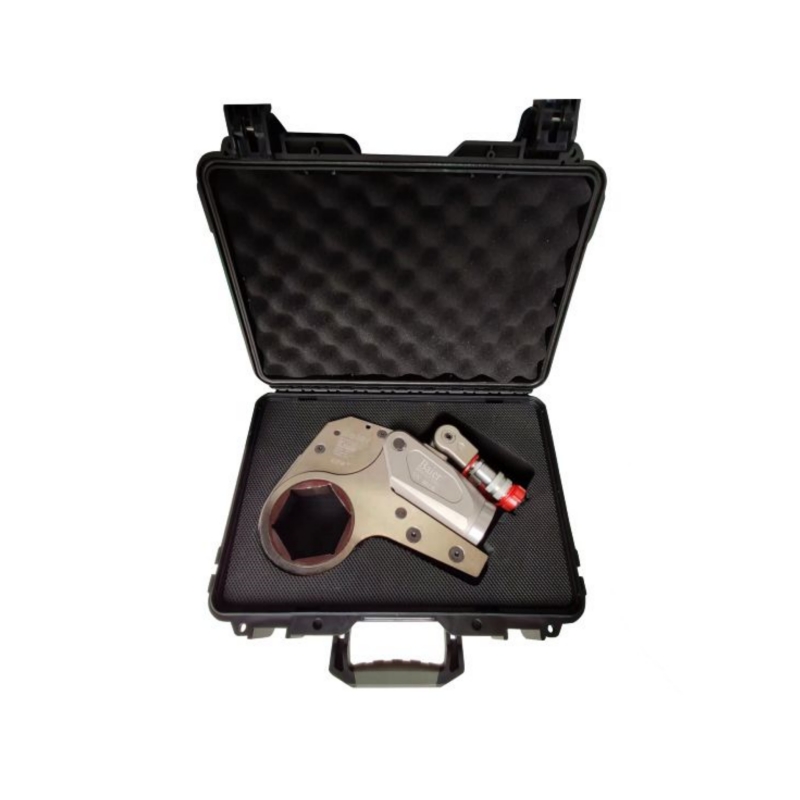

Внутренний пакет

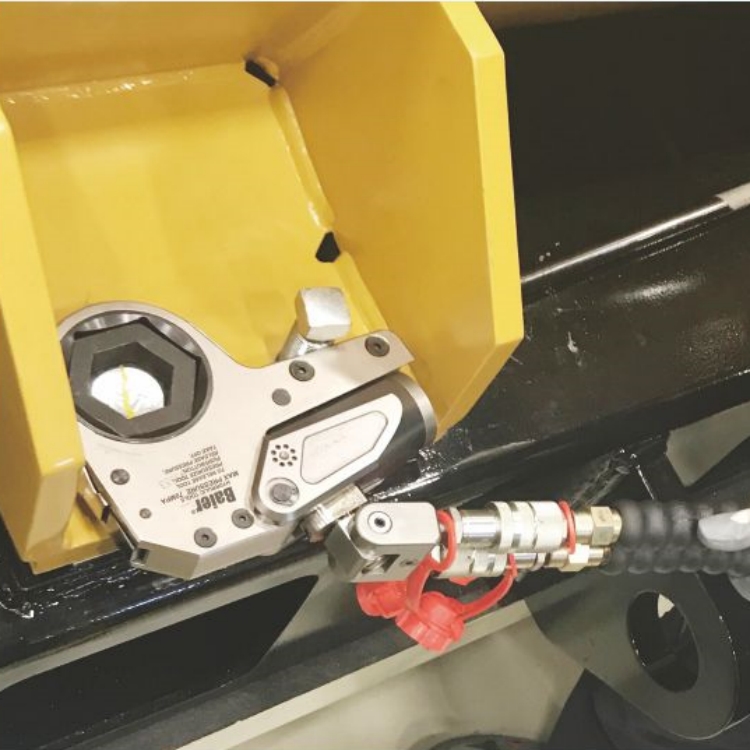

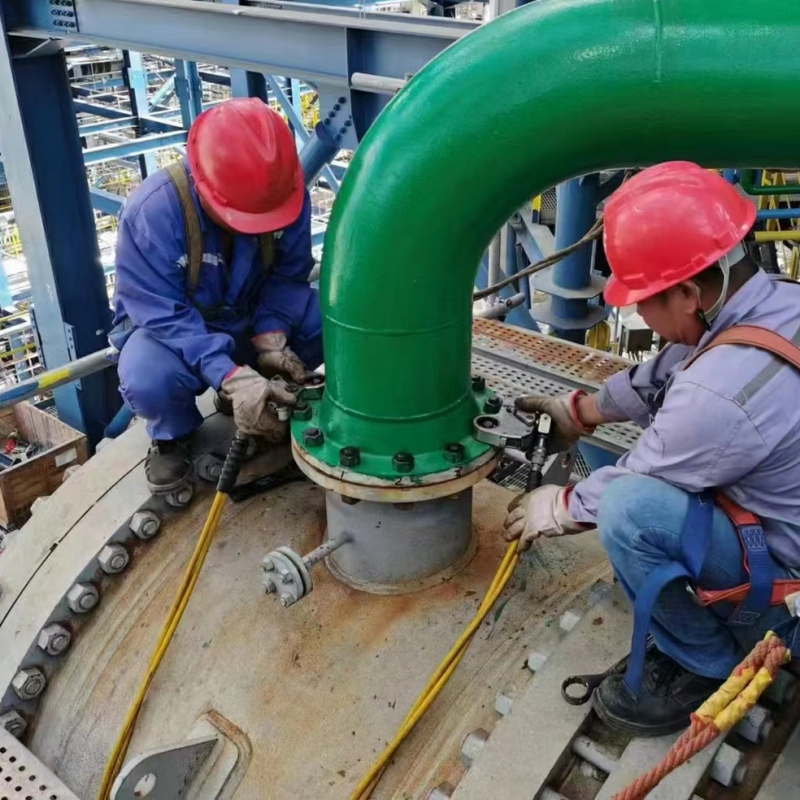

Случаи применения динамометрического ключа RTF:

Параметры кассетного динамометрического ключа серии RTF:

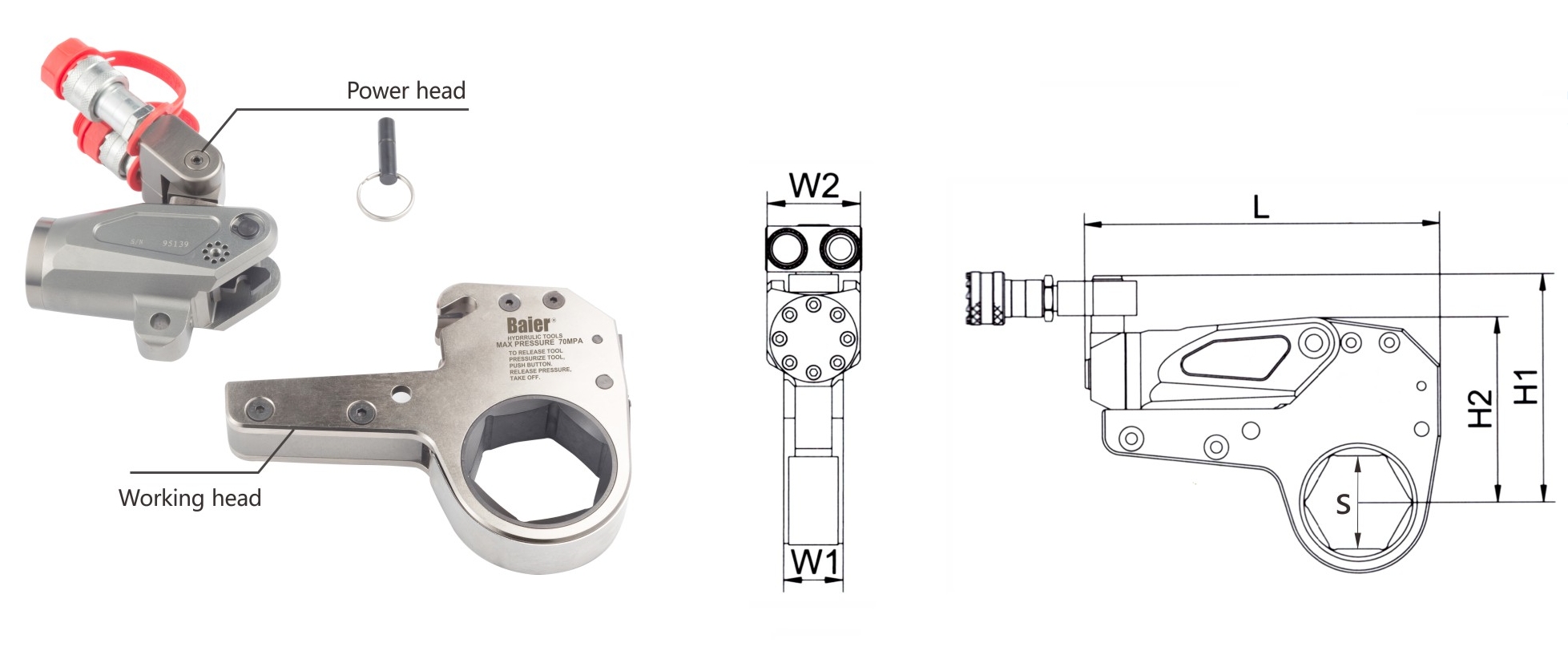

Размер ключа RTF

Модель	Крутящий момент (Нм)		Диапазон болтов S (мм)	Масса (кг)	Размер (мм)
Модель	Мин	Макс	Диапазон болтов S (мм)	Масса (кг)	L	H1	Н2	П1	П2	A	R
RTF02	232	2418	19-60	2.7	196	129	105	32	51	10-16	27-46
RTF04	585	6476	34-80	6.6	246	188	146	42	66	14-16	36-61
RTF08	1094	11774	41-105	11.6	302	218	179	53	83	17-22	46-78
RTF14	1852	18521	50-117	17.2	362	239	203	64	99	19-31	60-87
РТФ30	4188	44593	85-175	41.5	443	318	286	85	131	27-36	78-128

*Обычно используемый крутящий момент при работе должен составлять менее 80% от максимального крутящего момента ключа.

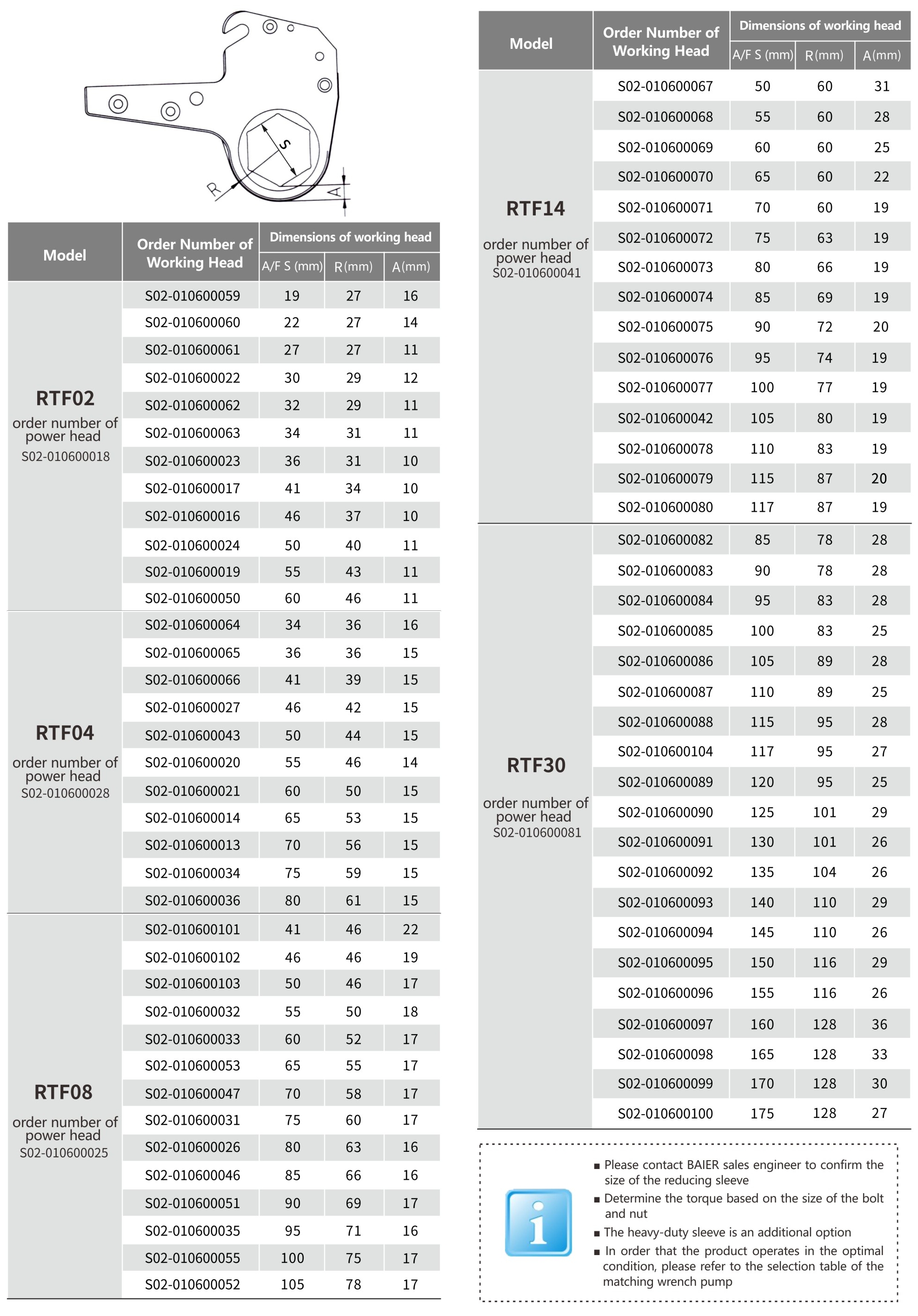

ключ RTF

Как выбрать и обслуживать гидравлический динамометрический ключ?

1. Момент затяжки болта составляет 80% от предела текучести, а момент демонтажа в 1,5-2,5 раза превышает момент затяжки. Основываясь на технических характеристиках болта и классе прочности, сначала определите диапазон крутящего момента, который необходимо использовать.

2. Обычно используемый крутящий момент (номинальный крутящий момент) ключа должен составлять менее 80% от максимального значения крутящего момента, чтобы обеспечить оптимальное рабочее состояние ключа.

3. Выберите подходящую втулку болта в соответствии с различными размерами болтов.

4. Выберите или настройте подходящий рычаг реактивной силы в соответствии с условиями эксплуатации.

5. Этот продукт не является водонепроницаемым, не используйте его в дождливые дни или под водой.

6. Ключ следует правильно хранить после использования и повторно калибровать после технического обслуживания или использования в течение более шести месяцев.

Послепродажное обслуживание:

1. Бесплатная замена компонента динамометрического ключа и нового продукта, если он поврежден или сломан из-за ответственности поставщика.
2. Мы обещаем гарантию 12 месяцев после доставки.
3. Онлайн-руководство по эксплуатации, ремонту и настройке, когда клиентам нужна помощь.
4. Помощь в изучении местного рынка с привлечением дилера по контракту.
5. По истечении гарантийного срока мы по-прежнему предоставляем услуги и техническую поддержку.
6. Комплексное инженерное решение со сложными гидравлическими инструментами комбинированного действия.
