Как правильно использовать расширитель фланцев?

Фланцевые соединения являются важнейшими компонентами трубопроводных систем, часто требующими технического обслуживания, проверки или замены. Сепаратор фланцев , также известный как расширитель фланцев , представляет собой механический инструмент, используемый для безопасного и эффективного создания зазора между фланцами. Хотя этот процесс может показаться простым, неправильное использование может привести к повреждению оборудования или серьезным травмам. В этом руководстве описывается , как правильно использовать расширитель фланцев , обеспечивая безопасность и эффективность работы.

Что такое фланцевый сепаратор?

Фланцевый разделитель — это специализированный инструмент, предназначенный для разделения двух соединенных фланцев без повреждения уплотняющих поверхностей и без риска для безопасности персонала. Эти инструменты часто бывают механическими, гидравлическими или ручными и используются при обслуживании трубопровода, замене клапанов или проверке прокладок.

Назначение и важность фланцевых сепараторов

Расширители фланцев необходимы для разделения труднодоступных фланцев, которые были плотно прикручены болтами в течение длительного времени или подвергались воздействию агрессивных сред. Вместо использования самодельных инструментов, таких как ломы, которые могут повредить фланцы или вызвать травмы, эти сепараторы равномерно распределяют силу по поверхностям фланцев.

При правильном использовании фланцевый разделитель :

• Снижает физический труд и риск

• Сохраняет целостность фланцев.

• Предотвращает несчастные случаи на производстве

• Соответствует правилам безопасности в промышленных условиях.

Понимание его назначения гарантирует, что пользователи уважают возможности инструмента и знают, когда и как его эффективно развернуть.

Пошаговое руководство: как правильно использовать расширитель фланцев

Для обеспечения безопасности и эффективности крайне важно следовать систематическому подходу при использовании расширителя фланцев . Ниже приведена пошаговая разбивка:

Шаг 1 – Оценка и подготовка безопасности

Перед использованием расширителя фланцев выполните тщательную проверку безопасности:

1. Осмотр рабочей зоны : Убедитесь, что трубопровод не находится под давлением, обесточен и не содержит опасных материалов.

2. Ознакомьтесь с документами по безопасности . Убедитесь, что разрешения на работу, оценки рисков и процедуры блокировки/маркировки (LOTO) имеются.

3. Используйте соответствующие средства индивидуальной защиты : необходимы защитные очки, перчатки, ботинки со стальными носками и защитная одежда.

Также осмотрите сам фланцевый сепаратор. Ищите любые признаки износа, коррозии или неисправности. Никогда не следует использовать поврежденный инструмент, так как он может выйти из строя под давлением.

Шаг 2 – Определите точки расширения фланца

Большинство фланцев имеют специальные разжимные пазы, предназначенные для установки расширителей фланцев. Эти пазы позволяют инструменту прикладывать усилие равномерно, не повреждая поверхность фланца.

Совет : Никогда не вставляйте инструмент между отверстиями для болтов или поверхностью прокладки — это может привести к необратимой деформации фланца или выходу оборудования из строя.

Шаг 3 – Вставьте фланцевый разделитель

В зависимости от типа (ручной или гидравлический) осторожно вставьте лезвия сепаратора в разбрасывающие пазы. Приложите минимальное усилие, чтобы лезвия расположились равномерно. Убедитесь, что обе стороны фланца имеют одинаковое зацепление для сбалансированного подъема.

Избегайте приложения силы только к одной стороне — это может привести к смещению фланцев и затруднить последующую сборку.

Типы расширителей фланцев и их применение

Фланцевые сепараторы выпускаются в нескольких вариантах. Понимание различий помогает пользователям выбрать правильную модель для работы.

1. Механические расширители фланцев

В них используется простой винтовой механизм для постепенного увеличения расстояния между фланцами. Механические расширители идеально подходят для применений с низким давлением или для фланцев с минимальной коррозией. Они легкие, портативные и простые в использовании.

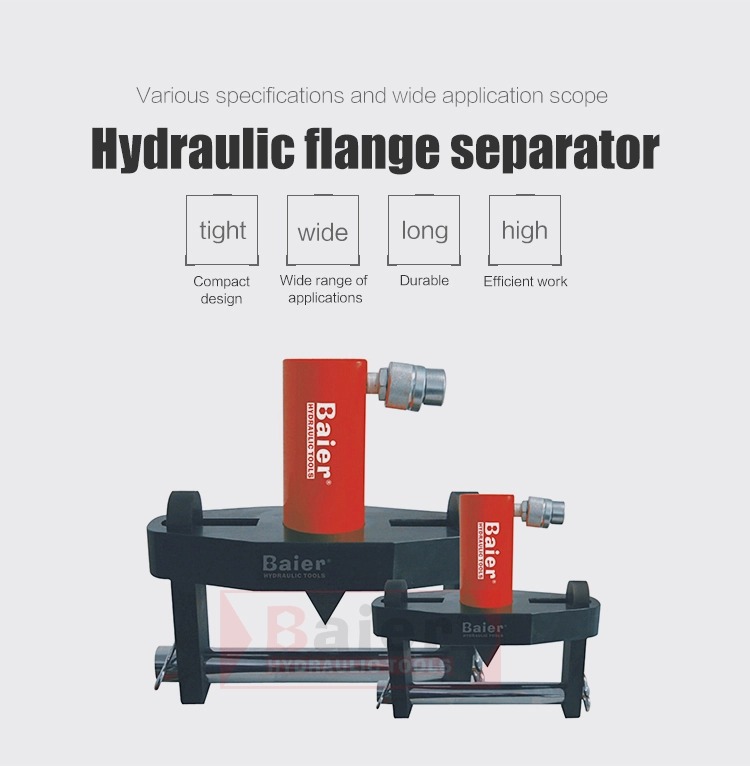

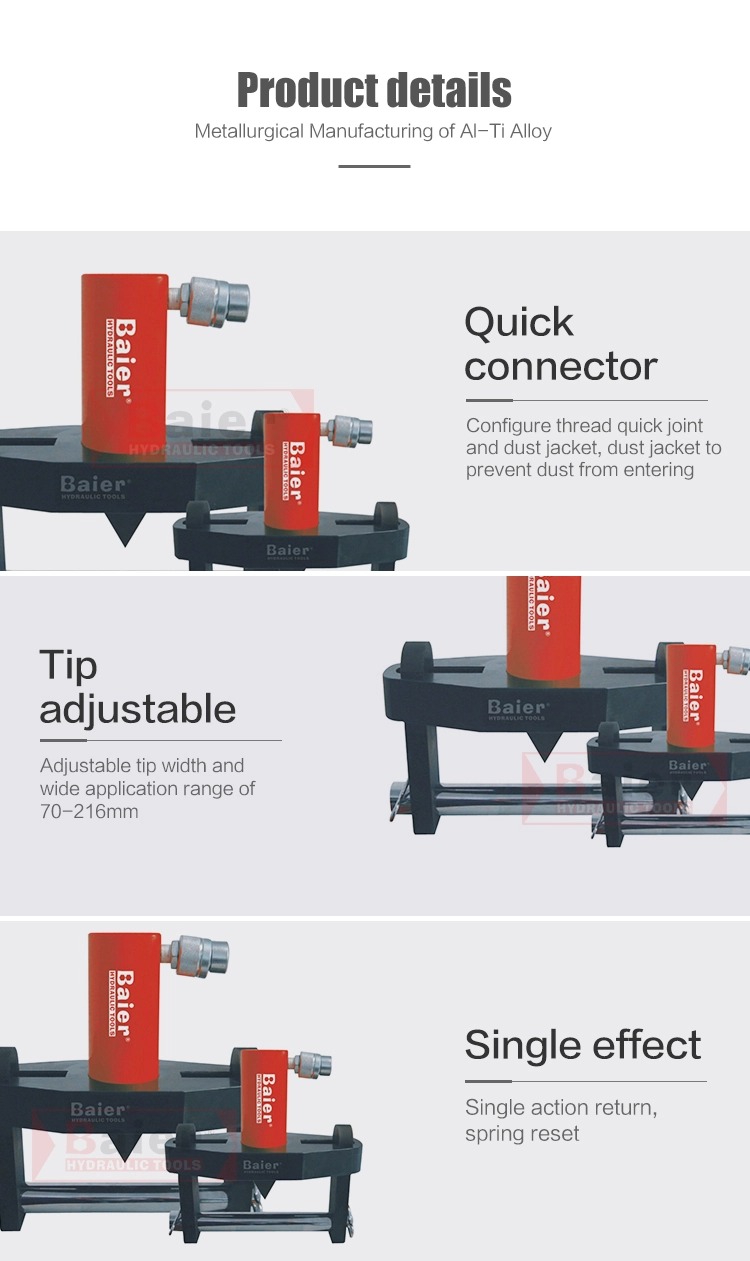

2. Гидравлические расширители фланцев

Приведенные в действие гидравлическим давлением, они подходят для тяжелого промышленного использования. Они могут оказывать более высокое усилие отрыва, что делает их идеальными для фланцев большого диаметра или сильно корродированных. Перед работой всегда проверяйте, чтобы гидравлический насос и шланг были правильно подсоединены и не имели утечек.

3. Распорки фланцев клинового типа.

Эта конструкция с использованием двух противоположных клиньев позволяет постепенно и контролируемо отделить фланцы. Они особенно эффективны в ограниченном пространстве, где другие разбрасыватели могут не поместиться.

Таблица: Сводная информация о типах и использовании расширителей фланцев

Распространенные ошибки, которых следует избегать при использовании расширителей фланцев

Неправильное использование фланцевого сепаратора может привести к травмам или повреждению оборудования. Вот несколько критических ошибок, которых следует избегать:

1. Использование неправильного инструмента для работы

Всегда сопоставляйте емкость фланцевого сепаратора с размером фланца и областью применения. Использование разбрасывателя с недостаточной мощностью может привести к поломке инструмента, а использование слишком мощного инструмента может привести к повреждению компонентов.

2. Пропуск проверки безопасности

Никогда не пропускайте первоначальную проверку фланца и сепаратора. Ищите коррозию, деформацию или любые признаки того, что оборудование не выдерживает давления.

3. Неправильное распространение

Неравномерная установка сепаратора или под неправильным углом может привести к деформации фланцев или растрескиванию прокладок. Всегда дважды проверяйте выравнивание инструмента перед применением силы.

Часто задаваемые вопросы о фланцевых сепараторах

В1: Фланец какого размера подходит для обычного сепаратора?

О : Большинство расширителей фланцев имеют номинальный диапазон, часто указанный в дюймах или миллиметрах. Например, стандартный гидравлический расширитель может быть рассчитан на фланцы от 1 до 24 дюймов. Всегда сверяйтесь со спецификациями вашего инструмента.

Вопрос 2. Можно ли использовать фланцевые сепараторы на трубопроводах под напряжением?

О : Нет. Разделение фланцев следует выполнять только в системах без давления и напряжения. Попытка раздвинуть фланцы на трубопроводе под давлением крайне опасна и нарушает нормы безопасности.

В3: Как часто следует проверять расширители фланцев?

О : Перед каждым использованием и во время планового обслуживания. Регулярные проверки позволяют убедиться в отсутствии трещин, коррозии или утечек гидравлической системы с момента последнего использования.

В4: Каково безопасное расстояние разбрасывания?

О : Большинство разбрасывателей имеют максимальную ширину открытия. Превышение этого значения может привести к перегрузке инструмента или выходу из строя. Обратитесь к руководству по эксплуатации инструмента и никогда не превышайте предел его возможностей.

Советы по техническому обслуживанию фланцевых сепараторов

Чтобы продлить срок службы фланцевого сепаратора , необходимо регулярное техническое обслуживание.

1. Очищайте после каждого использования.

После каждой работы удаляйте грязь, масло и мусор. Чистые инструменты предотвращают попадание загрязнений в гидравлические системы или повреждение механической резьбы.

2. Хранить в сухих условиях.

Влага вызывает коррозию. Всегда храните сепаратор в чистом и сухом месте, желательно в специально отведенном ящике для инструментов или на стойке.

3. Смажьте движущиеся части.

При использовании механических расширителей регулярно наносите смазку на резьбу винтов и точки поворота. Для гидравлических инструментов проверьте и замените масло в соответствии с рекомендациями производителя.

Заключение

Правильное использование фланцевого сепаратора – это одновременно наука и искусство. Оно требует внимания к безопасности, глубокого понимания оборудования и методического подхода. Выполняя правильные шаги — от проверки и выравнивания до разделения и повторной сборки — технические специалисты могут выполнять задачи эффективно и безопасно.

Этот инструмент может показаться простым, но в промышленных условиях, где простои обходятся дорого, а безопасность не подлежит обсуждению, фланцевый сепаратор становится неоценимым. При осторожном использовании он не только предотвращает повреждения, но также сохраняет целостность трубопроводной системы и защищает благополучие работника.
