Просмотры:0 Автор:БАЙЕР Время публикации: 2026-09-01 Происхождение:Работает
Гидравлический динамометрический ключ сам по себе не генерирует гидравлическую энергию. Это рабочий конец комплексной болтовой системы, которая обычно включает в себя гидравлический насос, двухмагистральный шланг, муфты, совместимую муфту или кассету и одобренное противодействующее устройство.
Вот почему к выбору насоса никогда не следует относиться второстепенно. Насос с неправильным номинальным давлением, недостаточный расход масла, несовместимые элементы управления или неподходящий источник питания могут замедлить работу, помешать гаечному ключу достичь требуемого крутящего момента или создать небезопасную конфигурацию системы.
Для мастерских, остановочного обслуживания, ветроэнергетики, нефтехимических предприятий, горнодобывающей промышленности и дистанционного обслуживания правильный выбор начинается с шести вопросов:
Какой крутящий момент необходим?
Какое давление и расход масла требуются для выбранного ключа?
Сколько гаечных ключей будет работать от одного насоса?
Какой источник питания имеется на рабочей площадке?
Если выбран электрический насос, какая конструкция ступени потока соответствует требуемой скорости цикла и режиму работы?
Какие экологические и эксплуатационные ограничения применяются?
Насос преобразует механические, электрические или пневматические сигналы в контролируемое гидравлическое давление и поток масла. Гидравлическое давление воздействует на цилиндр ключа, а механизм ключа преобразует это усилие в крутящий момент на квадратном приводе или низкопрофильной кассете.
Многие промышленные гидравлические системы динамометрических ключей рассчитаны на работу при давлении до 70 МПа (700 бар), но правильное рабочее давление всегда необходимо брать из диаграммы крутящего момента и давления для конкретной модели ключа. Не думайте, что два инструмента совместимы только потому, что их муфты подходят друг другу.
Полная проверка совместимости должна охватывать:
Максимальное номинальное рабочее давление насоса, гаечного ключа, шлангов и муфт
Расход насоса при низком, среднем и высоком давлении
Полезный объем масла и требования к возвратному маслу
Тип клапана и управление выдвижением/втягиванием
Спецификация шланга и муфты
Количество инструментов, которые будут работать одновременно
Напряжение, частота, подача сжатого воздуха или ручной ввод
Рабочий цикл, условия окружающей среды и необходимое охлаждение
Максимальное безопасное давление в системе ограничивается подключенным компонентом с наименьшим номиналом.

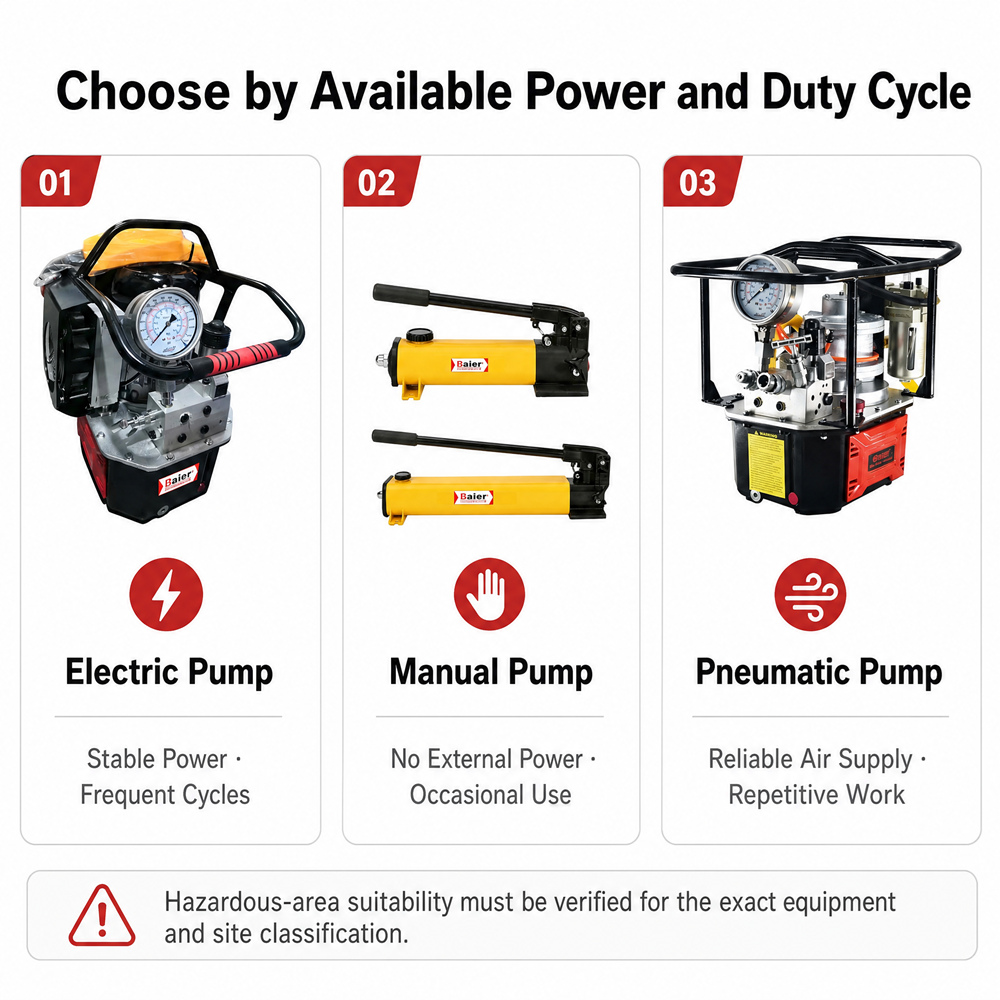

Не существует одного типа насоса, который лучше всего подходил бы для каждой задачи по креплению болтов. Правильный выбор зависит от сайта и способа использования инструмента.
Электрический гидравлический насос для динамометрических ключей обычно является наиболее практичным вариантом, когда доступна стабильная мощность и работа предполагает повторяющиеся циклы завинчивания болтов. По сравнению с ручным управлением электрический насос может сократить время цикла и усилия оператора. Многопортовые конфигурации также могут поддерживать более одного совместимого ключа в зависимости от конструкции насоса и требуемой процедуры затяжки.
Прежде чем выбрать электрический насос, подтвердите:
Напряжение и частота на рабочей площадке
Требования к вилке и кабелю
Стабильность питания и допустимая длина удлинительного кабеля
Мощность генератора при отсутствии электроэнергии
Требуемый расход и ожидаемая частота циклов
Обеспечение охлаждения для продолжительной работы
Количество гидравлических выходов и метод управления
Не выбирайте генератор, только сопоставляя его номинальную мощность с двигателем насоса. Необходимо также учитывать требования к пуску двигателя, стабильность напряжения и требования производителя насоса к мощности.
После того, как выбрана электрическая мощность, сравните, как насос подает масло при повышении давления в системе. Количество ступеней описывает диапазон производительности насоса; сам по себе он не меняет максимальное номинальное давление ключа.
Двухступенчатый насос. Двухступенчатый насос обычно обеспечивает более высокий расход на стадии низкого давления, а затем переключается на более низкий расход для части цикла с высоким давлением. Он может поддерживать компактный, портативный и экономичный насосный агрегат. Это практичный выбор для рутинной работы с использованием одного гаечного ключа, мобильного обслуживания и приложений, где мобильность важнее, чем кратчайшее время цикла.
Трехступенчатый насос. Трехступенчатый насос добавляет промежуточный диапазон давления и расхода между ступенями низкого и высокого давления. Поддерживая более полезный поток при увеличении давления, он может сократить повторяющиеся циклы завинчивания болтов, особенно при использовании ключей большего размера или при работе с несколькими инструментами, при условии, что конфигурация двигателя, резервуара, охлаждения, клапана и выпускного отверстия также подходит.
Не выбирайте только по количеству стадий. Сравните опубликованный расход масла в нескольких точках давления, перепускном давлении, емкости резервуара, охлаждении, мощности двигателя, рабочем цикле, количестве инструментов и общем весе насоса. В зависимости от модели трехступенчатый насос может быть больше, сложнее и дороже в покупке или обслуживании.
Пневмогидравлический насос использует сжатый воздух для привода гидравлического контура. Это может быть полезно там, где уже имеется подходящий источник воздуха или если в проекте указана мощность пневмосистемы в рабочей точке.
Одного наличия воздуха недостаточно. Подтвердите давление и расход, необходимые насосу, внутренний диаметр и длину воздушного шланга, а также необходимость фильтрации, регулирования и смазки. Недостаточный поток воздуха может снизить скорость цикла и повлиять на производительность насоса.
В опасных или классифицированных зонах не полагайтесь на общее утверждение о том, что все пневматическое оборудование автоматически является «взрывозащищенным» или «искробезопасным». Насос, органы управления и полная настройка должны соответствовать применимой классификации места, сертификации и правилам эксплуатации. Перед использованием необходимо подтвердить одобрение конкретной модели и конфигурации.
Ручной гидравлический насос не зависит от электричества и сжатого воздуха, но его редко выбирают в качестве основного источника питания для гидравлического динамометрического ключа. В основном это резервный вариант для выездного обслуживания или случайный вариант, когда необходимо обработать лишь очень небольшое количество болтов.
При большом количестве болтов, частых циклах работы или большом объеме масла ручная откачка обычно выполняется слишком медленно и требует физических усилий для эффективной работы динамометрического ключа. Если это возможно, подтвердите полезный объем масла, рабочий объем низкого и высокого давления, конфигурацию клапана и номинальное давление, прежде чем соединять его с динамометрическим ключом.
Выносное и возвышенное крепление болтами требует большего, чем просто выбор насоса без шнура питания. Рассмотрим полную логистику перемещения, обеспечения безопасности и эксплуатации системы:
Расстояние от источника питания или компрессора
Безопасная прокладка гидравлических, воздушных и электрических линий.
Вес насоса и резервуара
Длина шланга и номинальное давление
Количество болтов и ожидаемое время цикла
Нагрузка на рабочую платформу и подъемные устройства
Погода, температура, воздействие пыли и влаги
Связь между оператором насоса и оператором гаечного ключа
Если электроэнергия недоступна, но требуются повторяющиеся гидравлические циклы, можно рассмотреть возможность использования электрической системы с генератором правильного размера, одобренной пневматической системы с достаточной подачей воздуха или специального гидравлического блока с приводом от двигателя. Окончательный выбор должен соответствовать требованиям производителя насоса, а также правилам электрооборудования, окружающей среды и безопасности на объекте.
Не для каждой задачи по установке болтов в полевых условиях требуется гидравлическая система. Беспроводной динамометрический ключ может упростить мобильное обслуживание, поскольку для него не требуется отдельный гидравлический насос или двухмагистральный шланг. Это может быть особенно полезно, когда важны доступ, время установки и перемещение между положениями болтов.
Решение должно основываться на требуемом диапазоне крутящего момента, характеристиках соединения, требованиях к точности, доступной точке реакции, количестве болтов, емкости аккумулятора и зоне доступа. Аккумуляторный инструмент является альтернативной системой, а не заменой любого гидравлического оборудования. Гидравлические динамометрические ключи остаются подходящими, когда требуемый крутящий момент, геометрия инструмента, спецификация процесса или проекта требуют гидравлического крепления болтами.
Прежде чем запрашивать предложение или утверждать систему, используйте следующую последовательность действий:
Укажите размер и класс болта, тип соединения, целевой крутящий момент, требования к затяжке или ослаблению, количество болтов и ожидаемую рабочую частоту. При работе по ослаблению не предполагайте, что момент затяжки достаточен; Коррозия и состояние соединений могут увеличить потребность в прорыве.
Выберите ключ с квадратным хвостовиком или низкопрофильный ключ в зависимости от крутящего момента и доступного зазора. Затем подтвердите диаграмму крутящего момента и давления для конкретной модели, размер привода или кассеты, расположение реакции и размер инструмента.
Насос должен соответствовать номинальному давлению ключа и обеспечивать достаточный расход для желаемой скорости цикла. Для электрического насоса сравните двухступенчатую или трехступенчатую кривую потока и давление перехода, а не полагайтесь только на максимальное давление. Емкость резервуара также должна обеспечивать возможность подключения подключенного инструмента или инструментов и требуемого расположения шлангов.
Выберите электрическую, пневматическую или ручную мощность в зависимости от фактической доступности на объекте. Подтвердите напряжение и частоту, требования к сжатому воздуху или практическую нагрузку вручную, а не делайте выбор только по удобству.
Проверьте шланги, муфты, клапаны, пульты дистанционного управления и многофункциональные коллекторы как единую систему. Смешанные компоненты следует использовать только после подтверждения их характеристик и совместимости.
Проверьте доступ, подъем, прокладку линий, точки реагирования, температуру, защиту от атмосферных воздействий, классификацию опасных зон и местные процедуры. Перед началом эксплуатации выполните оценку рисков на объекте и осмотр перед использованием.
Два насоса могут достигать одинакового давления, но обеспечивать совершенно разные расход, емкость резервуара, функции охлаждения и управления. Эти различия напрямую влияют на время цикла и пригодность к непрерывной работе.
Трехступенчатая маркировка не делает автоматически один насос лучше для каждой работы. Сравните фактический расход при низком, среднем и высоком давлении, а также вес насоса, охлаждение, мощность двигателя, элементы управления и количество инструментов.
Физическое соединение не подтверждает номинальное давление, логику клапана или эксплуатационную совместимость. Проверьте технические данные каждого компонента.
Заявленное напряжение может быть правильным, тогда как мощность генератора, частота, размер кабеля или стабильность напряжения не подходят. Проверьте комплектность поставки.
Пригодность для использования в опасных зонах зависит от конкретной сертификации оборудования и классификации объекта. Это должно быть проверено, а не выведено из источника питания.
Ручной насос может быть полностью способен достичь требуемого давления, но неэффективен при длительной и повторяющейся последовательности завинчивания болтов.
Перед отправкой или эксплуатацией убедитесь, что:
Диапазон крутящего момента ключа покрывает целевой крутящий момент с соответствующим запасом.
Доступна диаграмма крутящего момента и давления для конкретной модели.
Насос и все подключенные к нему компоненты имеют совместимые номинальные значения давления.
Расход насоса, конструкция ступени и емкость резервуара соответствуют количеству инструментов и желаемой скорости цикла.
Клапан, шланг, муфта и конфигурация управления правильны.
Имеющийся источник электропитания или сжатого воздуха соответствует требованиям насоса.
Точка реакции и зазор инструмента были проверены на рабочей площадке.
Требования к опасным зонам или окружающей среде были рассмотрены для точной конфигурации.
Операторы имеют правильные инструкции и прошли проверку перед использованием.
Да, если насос и коллектор предназначены для работы с несколькими инструментами и подключенные ключи, шланги и процедуры совместимы. Перед выбором подтвердите количество розеток, пропускную способность и требования к синхронизации.
Нет. Номинальное давление 700 бар само по себе не является доказательством совместимости. Функция клапана, расход масла, емкость резервуара, характеристики шланга и муфты, а также данные производителя ключа о крутящем моменте и давлении также должны совпадать.
Выбирайте двухступенчатый насос, когда компактность, портативность и возможность работы с одним ключом являются приоритетами. Начните с трехступенчатого насоса, если работа предполагает повторяющиеся циклы, использование больших гаечных ключей или работу с несколькими инструментами. Подтвердите решение, используя расход модели в нескольких точках давления, перепускное давление, емкость масла, охлаждение и номинальный режим работы.
Ручной насос с правильными характеристиками может обеспечить необходимое давление в системе, но практичность зависит от объема масла, времени цикла, количества болтов и усилий оператора. Как правило, он лучше подходит для периодических или резервных работ, чем для повторяющихся работ в больших объемах.
Нет. Конкретный насос и полная установка должны соответствовать классификации опасных зон объекта и необходимым сертификатам. Пневматическая сила сама по себе не обеспечивает одобрения.
Отправьте выбранную модель ключа, если она известна, размер и класс болта, целевой крутящий момент, фотографии соединений, количество болтов, рабочий цикл, доступное напряжение или подачу воздуха, рабочую среду, необходимую длину шланга и количество используемых инструментов.
Отправьте в компанию Baier технические характеристики болтов, целевой момент затяжки, фотографии применения, ожидаемое количество болтов, доступный источник питания и условия на рабочей площадке. Наша команда может помочь рассмотреть гидравлический динамометрический ключ, насос, шланг, муфту, головку или кассету, а также противодействующее устройство как одну совместимую систему.
