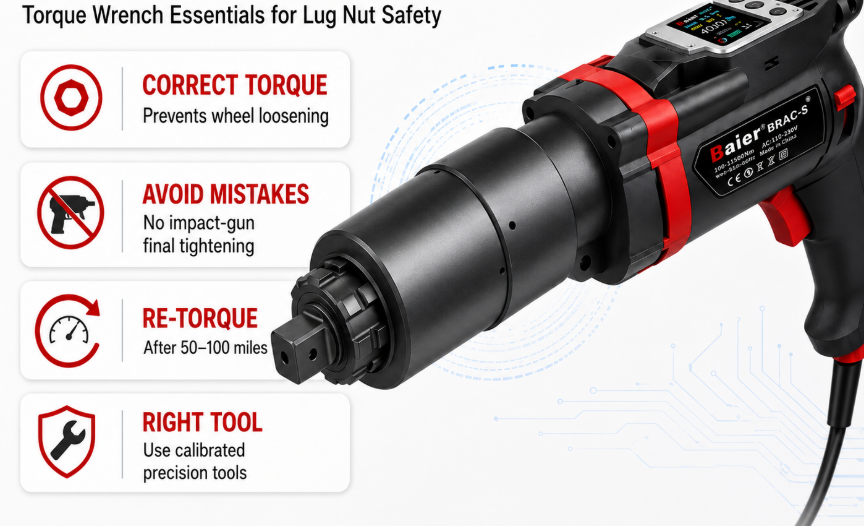

Динамометрический ключ для гаек с проушинами: распространенные ошибки, интервалы дозатяжки и лучшие практики

Правильная установка колесных гаек требует использования калиброванного динамометрического ключа для достижения точного удлинения болта и силы зажима без превышения пределов упругости. Интервалы повторной затяжки должны строго соблюдаться после первых 50–100 миль (80–160 км) начальной эксплуатации после установки или обслуживания колес, сопровождаясь циклами планового технического обслуживания, адаптированными к профилям рабочих нагрузок. Использование динамометрического ключа профессионального уровня предотвращает разрушение соединений, расслоение колес, срез шпилек и деформацию фланцев.

Краткий обзор

Почему правильный момент затяжки гайки имеет значение

Правильный момент затяжки гайки гарантирует, что шпильки колеса достигнут оптимального осевого предварительного натяжения и силы зажима, чтобы предотвратить механический отказ соединения, усталость шпилек и отслоение обода во время циклов динамических нагрузок.

В машиностроении болтовое соединение работает на основе принципа упругой деформации. Когда динамометрический ключ прикладывается к гайке с проушиной, вращательная сила преодолевает трение резьбы и торца, преобразуя крутящий момент в осевое напряжение вдоль вала шпильки. Это натяжение упруго растягивает шпильку в пределах предела текучести, действуя как жесткая пружина, которая плотно сжимает ступицу колеса, шляпку тормозного ротора и обод колеса. Если приложенная сила зажима недостаточна, динамические сдвиговые нагрузки от ускорения, торможения и прохождения поворотов автомобиля передаются непосредственно на тело шпилек, а не рассеиваются за счет трения на сопрягаемых поверхностях торцов ступицы. Со временем микродвижения вызывают циклическую усталость, что приводит к истиранию резьбы, удлинению отверстий, срезанию шпилек и потенциальному катастрофическому отслоению колеса.

И наоборот, чрезмерное применение динамометрического ключа приводит к тому, что шпилька выходит за пределы верхнего предела упругости и приводит к необратимой пластической деформации. Как только шпилька с проушиной испытывает деформацию текучести, ее способность к структурному напряжению постоянно падает, что приводит к потере предварительного натяжения зажима, даже если гайка остается визуально затянутой. Кроме того, чрезмерная затяжка оказывает неравномерное осевое давление на ступицу и тормозной узел. Такое неравномерное распределение напряжений вызывает боковое биение тормозного диска, что приводит к термическому короблению, сильной пульсации педали тормоза, преждевременному износу колодок и появлению трещин на посадочных поверхностях колес. Понимание точного назначения динамометрического ключа позволяет специалистам по техническому обслуживанию постоянно достигать заданного усилия зажима, сохраняя при этом структурную целостность всего колеса в сборе.

Чтобы установить соответствующие инженерные стандарты, точные расчеты целевого крутящего момента основаны на диаметре болта, шаге резьбы, марке материала и условиях смазки поверхности. Стандартные значения крутящего момента рассчитываются с использованием базовой формулы натяжения T = K D F, где T — целевой крутящий момент, K — коэффициент крутящего момента или коэффициент гайки, D — номинальный диаметр крепежного элемента, а F — желаемое натяжение болта. Ниже представлена ​​подробная справочная матрица с описанием характеристик механического натяжения, размеров резьбы и целевых значений крутящего момента для распространенных конфигураций шпилек промышленных и автомобильных колес в сухих условиях.

С точки зрения OEM и проектирования конструкций, при разработке продукции основное внимание уделяется соблюдению стандартизированных спецификаций крутящего момента. Почему команды инженеров проектируют интерфейсы колес с такими строгими допусками? Европейские менеджеры коммерческих автопарков и инженеры-автомобилестроители отдают приоритет точному контролю крутящего момента, поскольку современные легкие легкосплавные диски и высокоэффективные композитные тормозные материалы имеют гораздо более узкие диапазоны термической устойчивости. Европейские предприятия уделяют особое внимание точной повторяемости усилия зажима, чтобы предотвратить микротрещины в посадочных местах легкосплавных колес и сократить гарантийные претензии, вызванные деформацией тормозных дисков. В ответ на отзывы автопарка наша инженерная конструкция включает в себя высокожесткие торцевые приводы и прецизионные планетарные передачи, которые обеспечивают точность выходного крутящего момента в строгих промышленных пределах.

Принцип физики болтового соединения: подавляющее большинство (приблизительно от 85% до 90%) приложенного крутящего момента затяжки расходуется на преодоление трения под головкой гайки и вдоль сопрягаемой резьбы. Лишь от 10% до 15% общей энергии, приложенной динамометрическим ключом, фактически генерирует активную силу зажима, которая надежно удерживает колесо на ступице.

Распространенные ошибки, которых следует избегать

Наиболее распространенные ошибки, связанные с динамометрическими ключами, включают использование некалиброванных ударных ключей, нанесение неподходящих смазочных материалов на сухую резьбу, пренебрежение отклонением теплового расширения и несоблюдение правильной последовательности затяжки по звездообразной схеме.

В промышленных цехах с высокой пропускной способностью скорость часто имеет приоритет над механической точностью, что приводит к серьезным ошибкам при установке болтов. Основная ошибка — полагаться на пневматические ударные пистолеты для окончательного затяжки гайки. В ударных инструментах используются неконтролируемые кинетические молотки, которые создают резкие скачки силы, часто превышающие пределы крутящего момента, указанные производителем, на 50–100%. Хотя ударный пистолет эффективен для быстрого демонтажа, его использование для окончательной затяжки приводит к неравномерному предварительному натяжению болтов по всей длине шпилек колеса. Одна шпилька может быть затянута слишком сильно из-за структурной деформации, в то время как соседняя шпилька остается недостаточно натянутой, создавая нестабильный профиль зажимной силы, который дестабилизирует ступицу при высоких динамических тормозных нагрузках.

Другая распространенная ошибка — нанесение противозадирного состава, смазки или масла на шпильки колес, предназначенные для сухой установки. Спецификации крутящего момента крепежа, предоставленные производителями транспортных средств и оборудования, почти всегда калибруются для чистой и сухой резьбы, если явно не указано иное. Применение смазки резко снижает коэффициент трения (К-фактор) примерно с 0,20 до 0,10 или ниже. При приложении полного заданного значения крутящего момента в сухом состоянии к смазанной шпильке уменьшенное трение позволяет гайке провернуться значительно дальше по резьбе, увеличивая осевое натяжение на 30–50 % при точно таком же показании динамометрического ключа. Такое непреднамеренное чрезмерное натяжение может легко сломать шпильки, сорвать резьбу или раздавить посадочное место проушины колеса.

Кроме того, технические специалисты часто допускают ошибки при обращении с динамометрическими ключами и их хранении. Использование динамометрического ключа в качестве прерывателя для ослабления упорных ржавых гаек с проушинами повреждает внутренние храповые механизмы и изменяет калибровку пружины. Аналогично, если не вернуть механический щелчковый динамометрический ключ обратно к минимальному значению шкалы перед длительным хранением, внутренняя пружина сжатия остается под нагрузкой, что приводит к необратимой усталости пружины и систематическому недостаточному моменту затяжки во время последующих циклов технического обслуживания.

Устранение этих ошибок требует оценки реальных моделей использования клиентов и обратной связи на местах. Каким функциям коммерческие менеджеры по техническому обслуживанию отдают приоритет при оснащении своих технических специалистов? Отзывы представителей отрасли показывают, что операторы коммерческих автопарков отдают приоритет долговечности инструментов, визуальным индикаторам настройки крутящего момента и надежным механизмам блокировки, которые предотвращают случайную регулировку настроек во время непрерывной работы. Европейские транспортные власти тщательно проверяют записи о техническом обслуживании автопарка, поэтому необходимы четкие отметки для проверки крутящего момента. Чтобы удовлетворить эти требования, современные инструменты включают в себя двойную лазерную маркировку, фиксаторы принудительной настройки и механизмы непрерывного вращения, которые минимизируют утомляемость оператора и устраняют импульсные изменения крутящего момента.

Как и когда проверять и повторно затягивать

Гайки крепления необходимо повторно затянуть после первоначального пробега в 50–100 миль (80–160 км) после установки колеса с последующими плановыми проверками технического обслуживания во время каждой замены шины или интервала обслуживания в 5000 миль.

Инженерная необходимость обязательной повторной затяжки связана с релаксацией соединений и осадкой поверхности. Когда колесо в сборе установлено заново, между поверхностью ступицы, шляпкой тормозного ротора, фланцем обода колеса и гнездами проушин для гаек имеются микроскопические дефекты краски, окалина ржавчины, заусенцы и выступы механической обработки. Поскольку автомобиль работает в условиях реальных динамических нагрузок – испытывая поворотные силы, вибрации и термоциклирование – эти микроскопические неровности сжимаются и выравниваются. Этот механический процесс стабилизации уменьшает общую толщину пакета швов на доли миллиметра. Поскольку для поддержания напряжения шпилька с болтовым соединением опирается на точное структурное растяжение, даже микроскопическое сжатие зажатых компонентов вызывает заметное снижение растяжения болта, что приводит к значительной потере начального крутящего момента.

Для выполнения правильной процедуры повторной затяжки автомобиль должен быть припаркован на ровной поверхности, а ступица должна быть охлаждена до температуры окружающего воздуха. Проведение проверок крутящего момента на горячих колесах в сборе приводит к значительной ошибке измерения, поскольку тепло тормозов расширяет шпильки и алюминиевые ступицы колес с разной степенью теплового расширения, искусственно изменяя сопротивление трения резьбы. Выполняйте систематическую регулировку динамометрического ключа в соответствии со спецификациями OEM, убедитесь, что гнездо инструмента полностью садится на каждую гайку, не поворачивая его вбок, и плавно и непрерывно тяните ручку до тех пор, пока не будет достигнут целевой порог. Никогда не дергайте и не хлопайте рукояткой динамометрического ключа, так как динамическая кинетическая энергия вызывает преждевременное срабатывание или чрезмерную затяжку до достижения точного статического крутящего момента.

Чтобы обеспечить равномерное распределение зажимного усилия по поверхности ступицы, затяжку всегда следует производить в несколько этапов по схеме крест-накрест, а не по круговой схеме. Ниже приведен структурированный пошаговый протокол операций монтажа и подтяжки колес для различных классов транспортных средств.

1. Первоначальная подготовка поверхности: осмотрите шпильки, резьбу и посадочные поверхности. Удалите ржавчину, мусор и старую краску с помощью проволочной щетки. Убедитесь, что все контактные поверхности чистые и сухие.

2. Ручная нарезка резьбы: навинтите все гайки на шпильки вручную, сделав не менее 3–5 полных оборотов, чтобы предотвратить перекрёстную резьбу перед применением электроинструмента.

3. Первый этап плотной затяжки (30 % заданного крутящего момента). Опускайте автомобиль до тех пор, пока шины слегка не коснутся земли, чтобы предотвратить свободное вращение. Примените первоначальный крутящий момент по схеме крест-накрест (например, 1-4-2-5-3 для ступиц с 5 выступами), чтобы центрировать колесо на направляющей втулке или конусе выступа.

4. Второй этап предварительного затяжки (60 % заданного крутящего момента): повторите звездообразную схему, применяя умеренный крутящий момент, чтобы обеспечить равномерную посадку фланца колеса по шляпке ротора.

5. Завершающий этап точной затяжки (100 % заданного крутящего момента): полностью опустите автомобиль на землю. Равномерно и непрерывно натягивайте динамометрический ключ по той же звездообразной схеме до тех пор, пока не будет достигнут требуемый момент затяжки.

6. Первый рабочий цикл повторной затяжки (50–100 миль): повторно примените 100% заданного крутящего момента по звездообразной схеме после первоначальной работы на шоссе, чтобы устранить потери на релаксацию суставов.

7. Плановый профилактический осмотр (каждые 5000 миль/тяжелая эксплуатация): Визуально проверяйте зажимные гайки на наличие индикаторов движения, растяжения резьбы или коррозии, а также проверяйте настройки крутящего момента во время плановых проверок технического обслуживания.

Практический совет: при проверке натяжения гайки с проушиной во время проверки затяжки динамометрический ключ должен быть установлен на полный заданный крутящий момент. Применяйте плавное и устойчивое давление до тех пор, пока инструмент не подаст сигнал о достижении цели. Если гайка поворачивается до того, как инструмент щелкнет или достигнет целевого дисплея, произошло ослабление соединения, требующее ослабления и систематической подтяжки всех гаек на этой поверхности ступицы по схеме звезды.

Решения для надежного затяжки гаек с проушинами

Для достижения стабильного и повторяемого крутящего момента гайки с проушиной требуется выбор инструментов промышленного класса — от механических динамометрических ключей до современных пневматических и электрических динамометрических инструментов с непрерывным приводом — соответствующих конкретным требованиям к техническому обслуживанию автопарка.

Для стандартных предприятий по обслуживанию автомобилей ручные динамометрические ключи щелчкового типа и цифровые балочные ключи обеспечивают надежную точность при правильном обслуживании и калибровке в соответствии со стандартами ISO 6789. Однако в центрах коммерческого транспорта с тяжелыми условиями эксплуатации, на горнодобывающих предприятиях и сборочных линиях промышленного производства ручная затяжка гаек с проушинами большого диаметра (таких как крепежные детали M22 или 7/8 дюйма, требующие крутящего момента более 600 Нм) вызывает сильную усталость оператора, длительное время цикла и потенциальные эргономические травмы. Чтобы преодолеть эти ограничения, в современных автопарках используются инструменты с постоянным приводом и высоким крутящим моментом, которые объединяют реактивные рычаги для безопасного поглощения сил реакции, обеспечивая при этом точный выходной крутящий момент.

Для автосервисов с высокой производительностью, где скорость, мобильность и точный цифровой контроль крутящего момента имеют первостепенное значение, передовые электроинструменты представляют собой современный эталон. Использование высокоточного электрического динамометрического ключа с адаптером питания для завинчивания болтов в тяжелых условиях позволяет специалистам по техническому обслуживанию программировать точные целевые значения крутящего момента в цифровом формате с точностью автоматического отключения. Эти инструменты оснащены бесщеточными двигателями и многоступенчатыми планетарными редукторами, которые обеспечивают постоянный крутящий момент без вибрации непосредственно к гайке без шума и ограничений пневматической линии, как в традиционных пневматических системах. Внутренняя система управления постоянно контролирует вращение двигателя и потребляемый ток, обеспечивая плавное изменение крутящего момента, что исключает динамическое перерегулирование и обеспечивает точность предварительного натяжения болтов в строгих процентных пределах.

Для обслуживания тяжелого промышленного и внедорожного оборудования, где взрывоопасные или суровые условия ограничивают возможности использования электрических устройств, решения для болтового крепления с пневматическим приводом обеспечивают исключительное соотношение мощности и веса. Использование сверхмощного промышленного пневматического динамометрического ключа для работы с высоким крутящим моментом обеспечивает непрерывное и плавное вращение за счет контролируемой подачи сжатого воздуха. В отличие от неустойчивых ударных пистолетов, в высокоточных пневматических динамометрических ключах используются пневматические двигатели непрерывного действия, соединенные с прецизионными планетарными редукторами. Благодаря этому непрерывному вращению шпилька с проушиной постепенно растягивается до точного заданного значения крутящего момента без ударов молотком, что продлевает срок службы головки и устраняет риск вибрации руки оператора.

С точки зрения промышленного проектирования выбор инструментов напрямую влияет на производительность технического обслуживания и эксплуатационную безопасность. Почему европейские грузовые транспортные парки все чаще предпочитают динамометрические ключи с постоянным приводом традиционным ручным или ударным инструментам? Операторы автопарков отдают приоритет электрическим и пневматическим инструментам с непрерывным приводом, поскольку они устраняют ударные повреждения посадочных мест колес, значительно сокращают время обслуживания каждой оси и предоставляют возможности аудита цифровых данных, необходимые в соответствии с современными правилами безопасности на транспорте. Благодаря сочетанию эргономики, планетарной передачи и точного контроля крутящего момента эти инструменты позволяют техническим специалистам безопасно и эффективно достигать оптимального натяжения болтов при каждой установке колеса.

Примечание по калибровке инструмента. Все промышленные динамометрические ключи — ручные, электрические или пневматические — должны проходить периодические калибровочные испытания не реже одного раза в 12 месяцев или после каждых 5000 рабочих циклов в соответствии со стандартами ISO 6789 / ASME B107.300. Использование некалиброванных инструментов нарушает целостность предварительного натяжения болтов, аннулирует гарантии на техническое обслуживание и увеличивает риск выхода из строя соединений.

Техническое резюме и выводы о передовом опыте

Поддержание надежного натяжения гайки крепления в промышленности и автомобилестроении требует строгого соблюдения механических принципов, правильного расчета момента затяжки, строгих протоколов повторной затяжки и использования калиброванного прецизионного инструмента. Колесные шпильки действуют как пружины критического растяжения; чрезмерная затяжка приводит к пластической деформации шпилек, а недостаточная затяжка приводит к усталостному разрушению, деформации ступицы и катастрофической потере колеса. Избегая типичных ошибок на производстве, таких как использование неконтролируемых ударных гайковертов, применение неправильной смазки для резьбы и круговая затяжка, операции по техническому обслуживанию сохраняют целостность соединений и значительно продлевают срок службы ступиц колес, тормозных дисков и посадочных мест обода.

Принятие систематических процедур технического обслуживания, включая тщательную очистку резьбы, применение крутящего момента по звездообразной схеме, строгие циклы затяжки от 50 до 100 миль и периодическую калибровку инструментов, обеспечивает максимальную эксплуатационную безопасность и время безотказной работы автомобиля. Современные коммерческие центры технического обслуживания получают огромную выгоду от перехода на современные электрические и пневматические динамометрические ключи с непрерывным приводом. Эти инструменты обеспечивают точное и повторяемое предварительное натяжение болтов, устраняют вибрационную нагрузку на оператора и оптимизируют объемные рабочие процессы технического обслуживания, устанавливая бескомпромиссный стандарт безопасности и эффективности для промышленного транспорта и эксплуатации оборудования.
