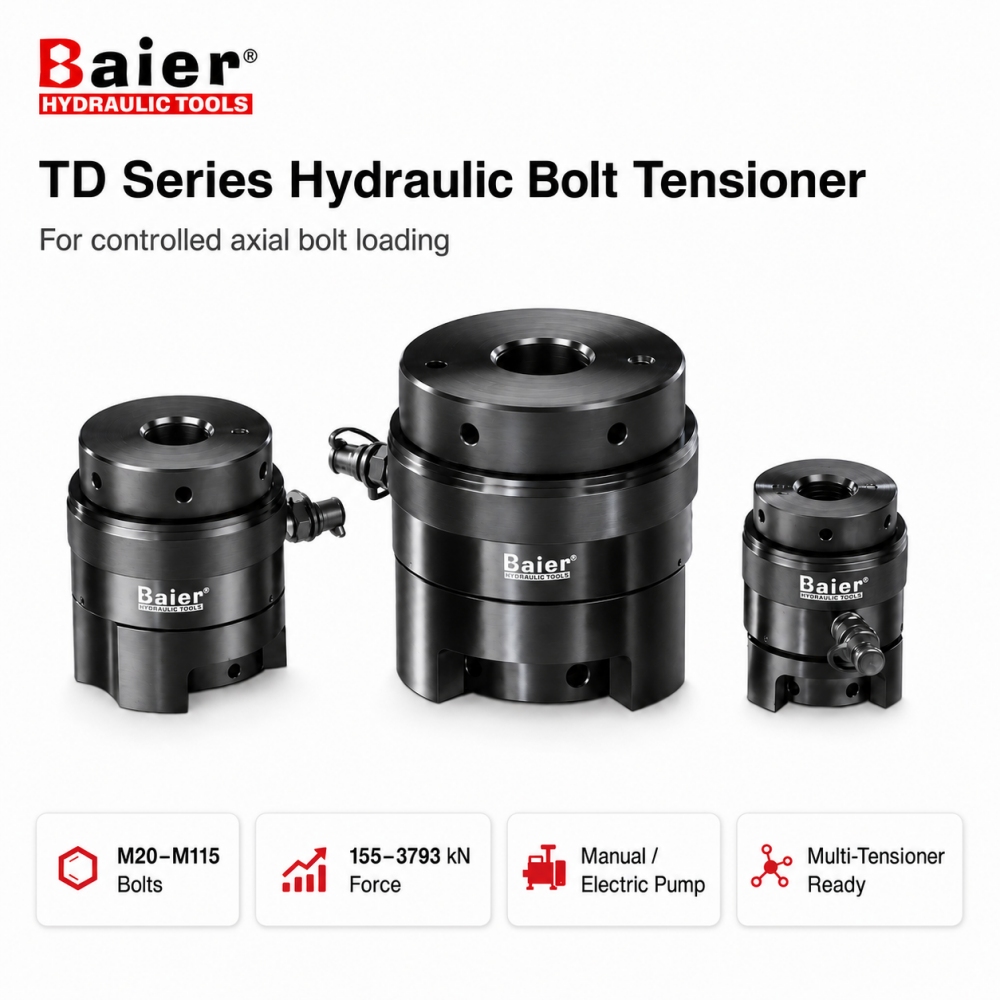

Серия ТД
Baier
8467890000

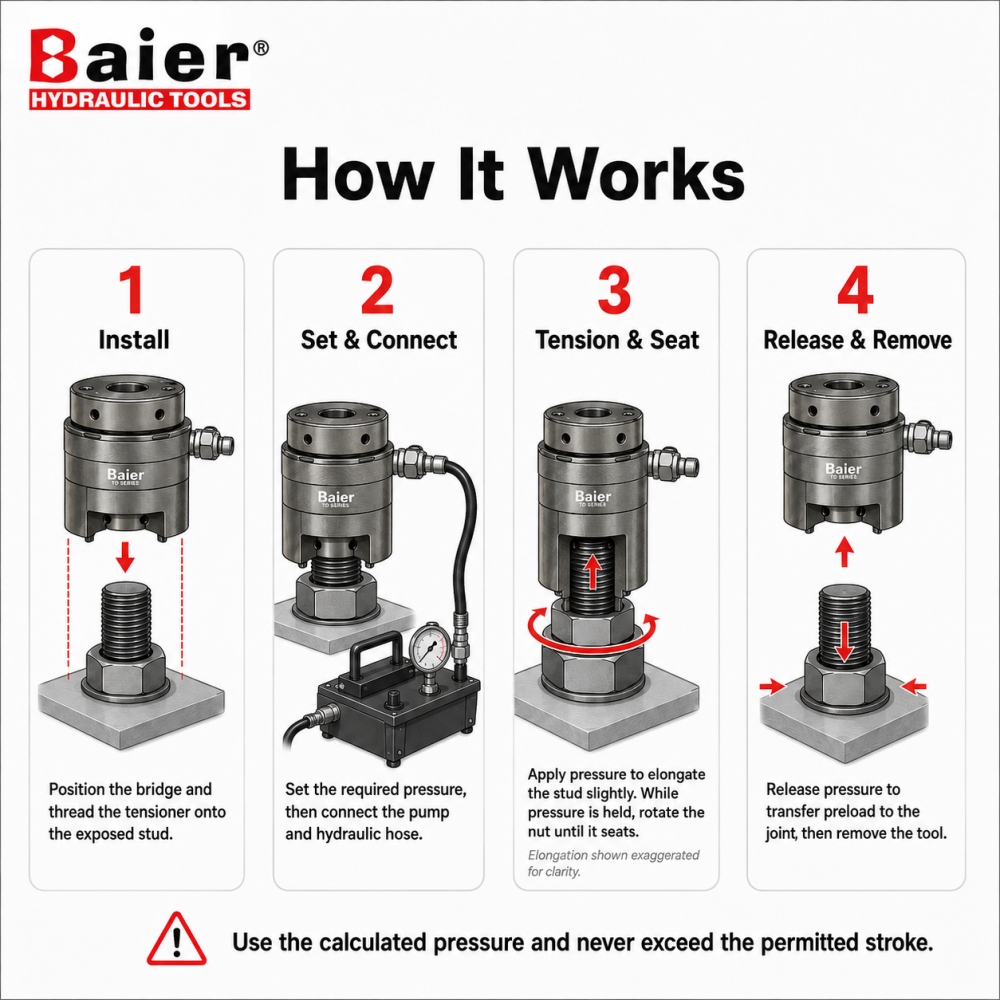

Серия Baier TD применяет контролируемое осевое усилие непосредственно к шпильке. Гидравлическое давление слегка удлиняет болт, позволяя гайке посадиться до того, как давление будет снято и предварительная нагрузка будет передана на соединение.

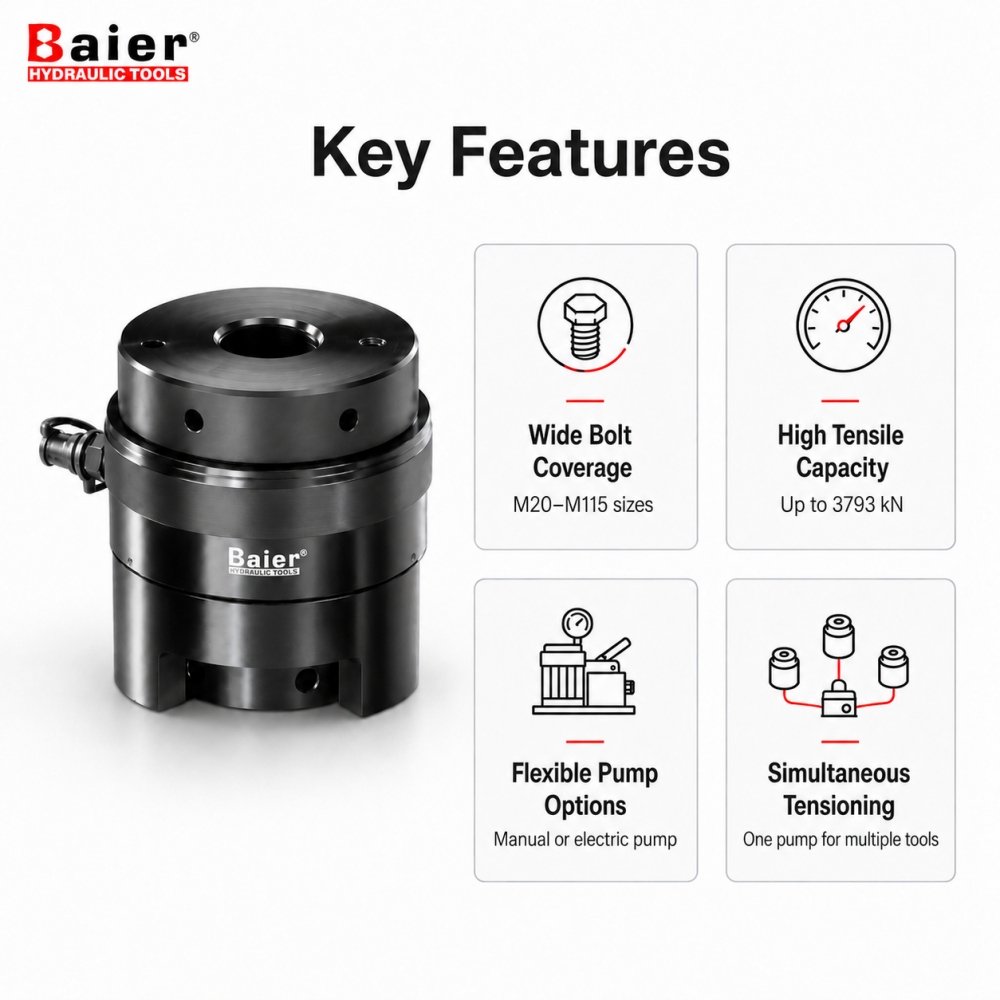

Серия включает 33 конфигурации моделей, включая болты M20–M115 для ветроэнергетики , электроэнергетики, нефтехимии и тяжелой промышленности.
33 конфигурации моделей охватывают болты метрических размеров от M20 до M115.
Максимальная растягивающая сила составляет от 155 до 3793 кН в зависимости от выбранной модели.
Совместим с подходящими ручными или электрическими гидравлическими насосами высокого давления.
К одному насосу можно подключить несколько натяжителей для одновременной работы.
Выберите модель в соответствии с размером болта, требуемым усилием растяжения и доступным пространством для установки.

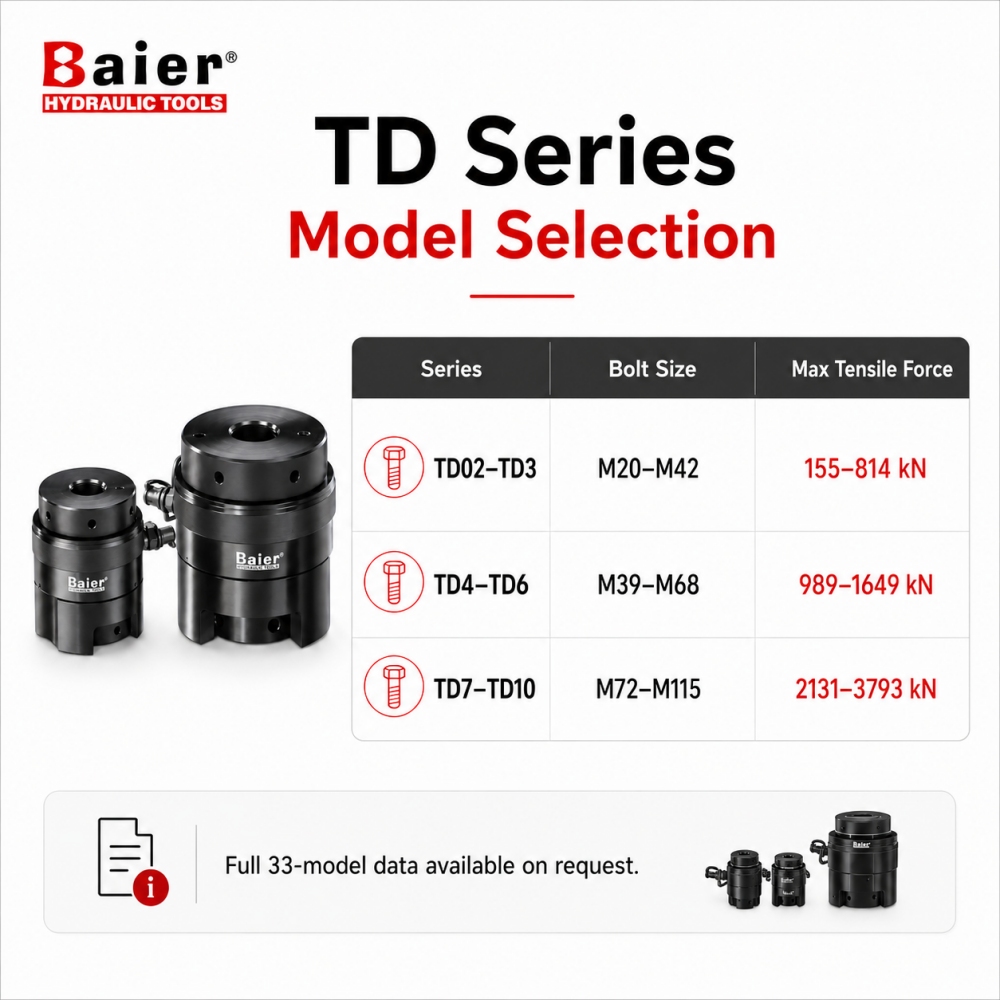

Элемент | Спецификация |
|---|---|
Диапазон размеров болтов | М20–М115 |
Максимальная растягивающая сила | 155–3793 кН |
Максимально допустимое давление | 1500 бар |
Конфигурации модели | 33 |
Опции насоса | Ручной или электрический |
Операция | Одиночные или множественные натяжители |
Диапазон веса | 1,3–49 кг |
Ряд | Модель | Номер заказа | Размер болта (мм) | Максимальная растягивающая сила (кН) | А (мм) | Б (мм) | С (мм) | Д (мм) | Е (мм) | Ф (мм) | Вес (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|
ТД02 | ТД020 | C03-010400026 | М20 | 155 | 71 | 50 | 25 | 25 | 80 | 100 | 1.3 |
ТД022 | C03-010400027 | М22 | 155 | 71 | 50 | 27 | 27 | 80 | 100 | 1.3 | |
ТД1 | ТД124 | C03-010400028 | М24 | 282 | 85 | 66 | 30 | 30 | 80 | 100 | 3.5 |
ТД2 | ТД224 | C03-010400001 | М24 | 486 | 109 | 70 | 30 | 30 | 80 | 100 | 5.5 |
ТД227 | C03-010400029 | М27 | 486 | 109 | 70 | 35 | 35 | 90 | 115 | 5.5 | |
ТД230 | C03-010400030 | М30 | 486 | 109 | 75 | 35 | 35 | 90 | 115 | 5.5 | |
ТД233 | C03-010400031 | М33 | 486 | 109 | 82 | 38 | 38 | 95 | 120 | 5.5 | |
ТД236 | C03-010400032 | М36 | 486 | 109 | 85 | 42 | 42 | 100 | 125 | 5.5 | |
ТД3 | ТД333 | C03-010400033 | М33 | 814 | 132 | 85 | 38 | 38 | 100 | 120 | 7 |
ТД336 | C03-010400010 | М36 | 814 | 132 | 85 | 42 | 42 | 100 | 125 | 7 | |
ТД339 | C03-010400020 | М39 | 814 | 132 | 98 | 45 | 45 | 110 | 130 | 7 | |
ТД342 | C03-010400005 | М42 | 814 | 132 | 105 | 48 | 48 | 115 | 138 | 7 | |
ТД4 | ТД439 | C03-010400035 | М39 | 989 | 150 | 98 | 48 | 48 | 115 | 130 | 10 |
ТД442 | C03-010400007 | М42 | 989 | 150 | 105 | 48 | 48 | 115 | 138 | 10 | |
ТД445 | C03-010400036 | М45 | 989 | 150 | 112 | 50 | 50 | 120 | 145 | 10 | |
ТД448 | C03-010400037 | М48 | 989 | 150 | 125 | 55 | 55 | 120 | 145 | 10 | |
ТД5 | ТД552 | C03-010400038 | М52 | 1413 | 174 | 130 | 55 | 55 | 125 | 150 | 15 |
ТД556 | C03-010400039 | М56 | 1413 | 174 | 135 | 60 | 60 | 125 | 150 | 15 | |
ТД6 | ТД656 | C03-010400040 | М56 | 1649 | 198 | 135 | 60 | 60 | 125 | 150 | 17 |
ТД6 | ТД660 | C03-010400018 | М60 | 1649 | 198 | 145 | 65 | 65 | 135 | 175 | 17 |
ТД664 | C03-010400006 | М64 | 1649 | 198 | 155 | 70 | 70 | 135 | 180 | 17 | |
ТД668 | C03-010400041 | М68 | 1649 | 198 | 170 | 72 | 72 | 140 | 185 | 17 | |
ТД7 | ТД772 | C03-010400002 | М72 | 2131 | 222 | 180 | 75 | 75 | 145 | 195 | 26 |
ТД776 | C03-010400003 | М76 | 2131 | 222 | 180 | 80 | 80 | 145 | 195 | 26 | |
ТД8 | ТД876 | C03-010400042 | М76 | 2544 | 252 | 180 | 80 | 80 | 190 | 215 | 29.5 |
ТД880 | C03-010400008 | М80 | 2544 | 252 | 190 | 85 | 85 | 190 | 220 | 29.5 | |
ТД885 | C03-010400043 | М85 | 2544 | 252 | 193 | 90 | 90 | 190 | 220 | 29.5 | |
ТД890 | C03-010400044 | М90 | 2544 | 252 | 210 | 95 | 95 | 200 | 230 | 29.5 | |
ТД9 | ТД995 | C03-010400045 | М95 | 3101 | 282 | 220 | 100 | 100 | 200 | 235 | 38 |
ТД9100 | C03-010400046 | М100 | 3101 | 285 | 235 | 105 | 105 | 205 | 245 | 38 | |
ТД10 | ТД10105 | C03-010400047 | М105 | 3793 | 318 | 240 | 110 | 110 | 220 | 260 | 49 |
ТД10110 | C03-010400048 | М110 | 3793 | 318 | 250 | 115 | 115 | 235 | 275 | 49 | |
ТД10115 | C03-010400049 | М115 | 3793 | 318 | 260 | 120 | 120 | 240 | 280 | 49 |

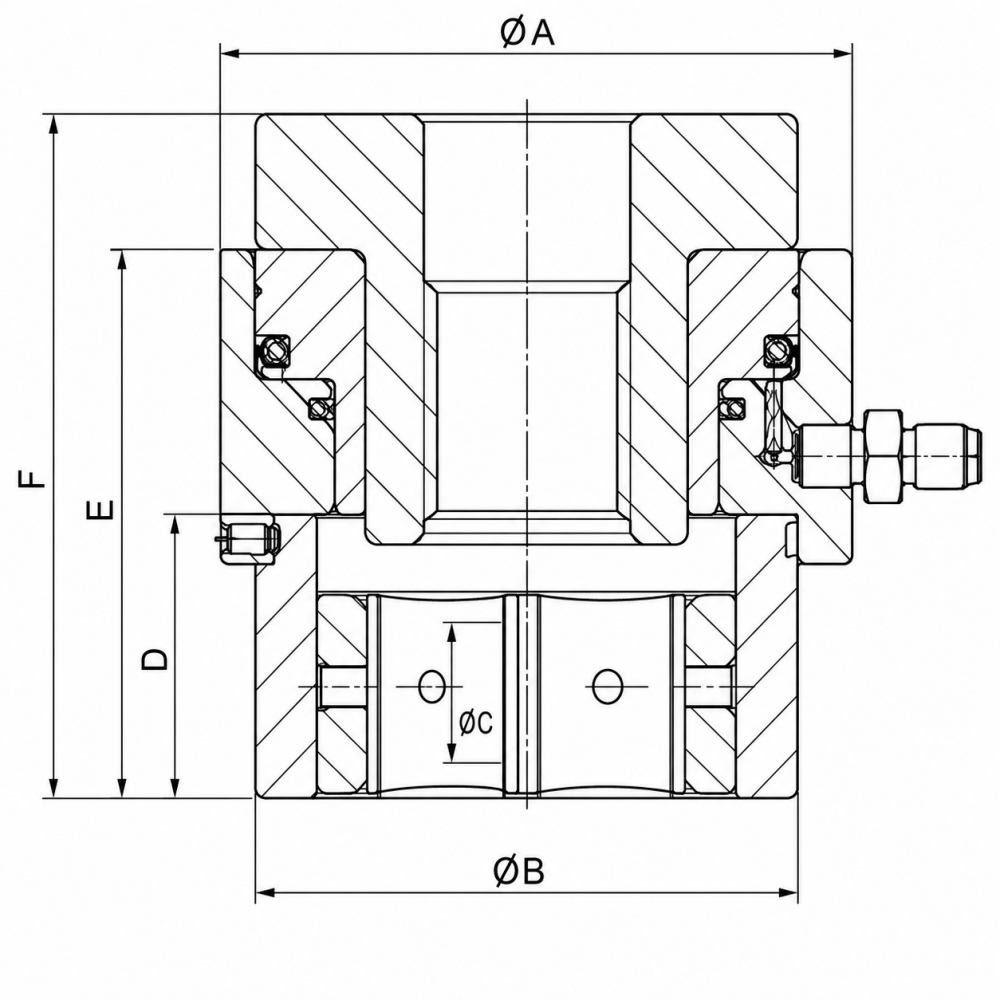

Размеры A–F соответствуют габаритному чертежу. Фактическое рабочее давление должно быть рассчитано в соответствии с требуемым преднатягом и выбранным натяжителем. Не превышайте максимально допустимое давление.

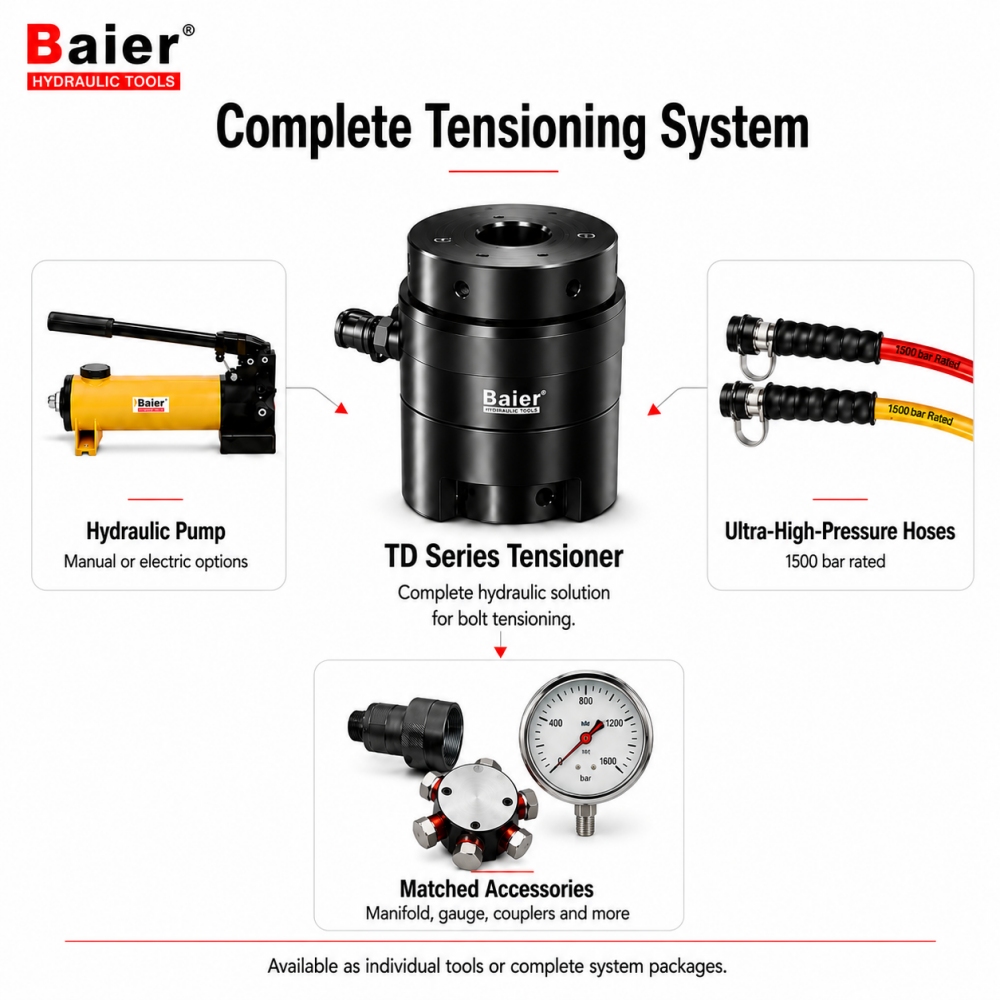

Компания Baier может поставить отдельные натяжные устройства серии TD или полную систему, соответствующую необходимому количеству инструментов и методу работы.
Натяжитель серии TD
Ручной или электрический гидравлический насос
Шланги высокого давления
Многопортовый манифольд
Муфты и соответствующие аксессуары
Несколько натяжителей можно соединить через шланги высокого давления и распределительный коллектор для одновременной работы.

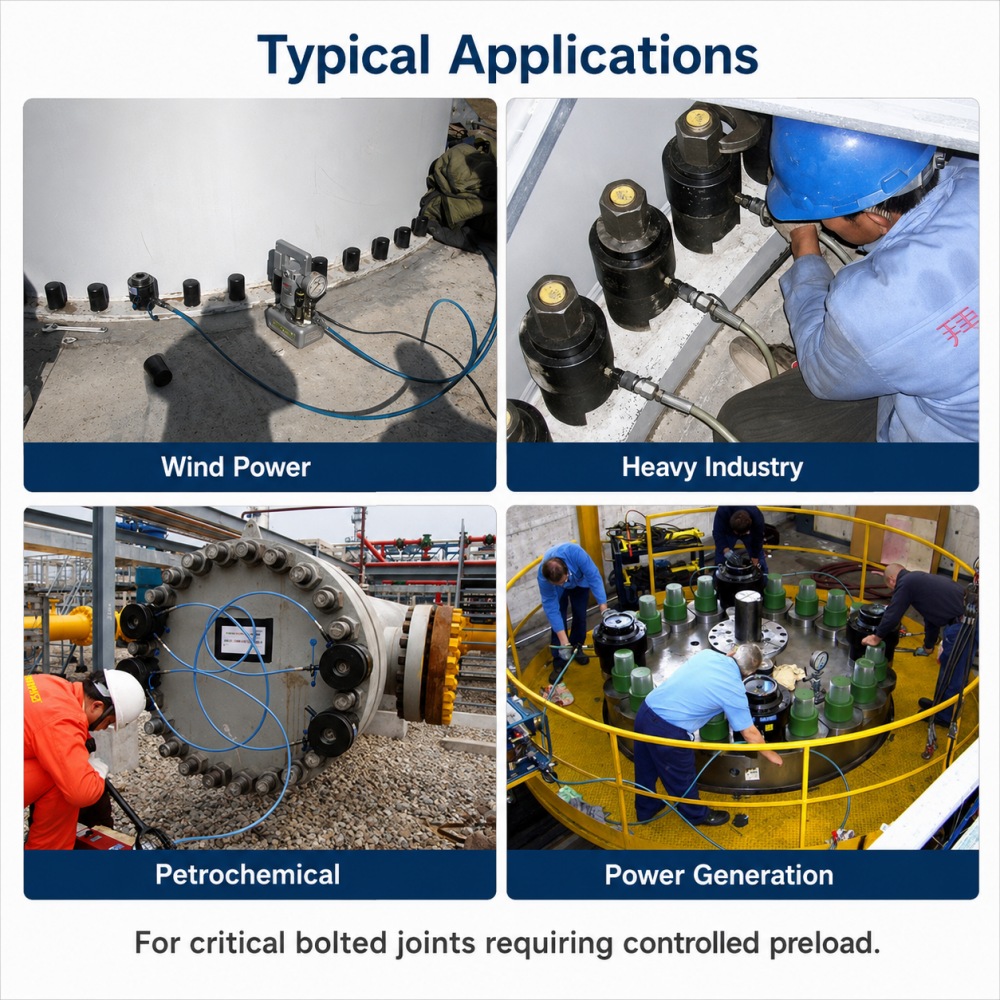

Разработан для ответственных болтовых соединений, требующих контролируемого предварительного натяга в ветроэнергетике, энергетике, нефтехимическом оборудовании и тяжелой промышленности.
Серия TD охватывает болты метрических размеров от M20 до M115 в 33 конфигурациях моделей.
Да. Несколько натяжителей можно подключить к одному совместимому насосу через шланги высокого давления и коллектор.
Нет. Фактическое рабочее давление должно рассчитываться в соответствии с требуемым преднатягом и выбранным натяжителем. 1500 бар – максимально допустимое давление.
Отправьте нам чертеж болта, необходимую предварительную нагрузку и сведения о применении. Наша команда порекомендует подходящую модель серии TD и гидравлическую систему.
