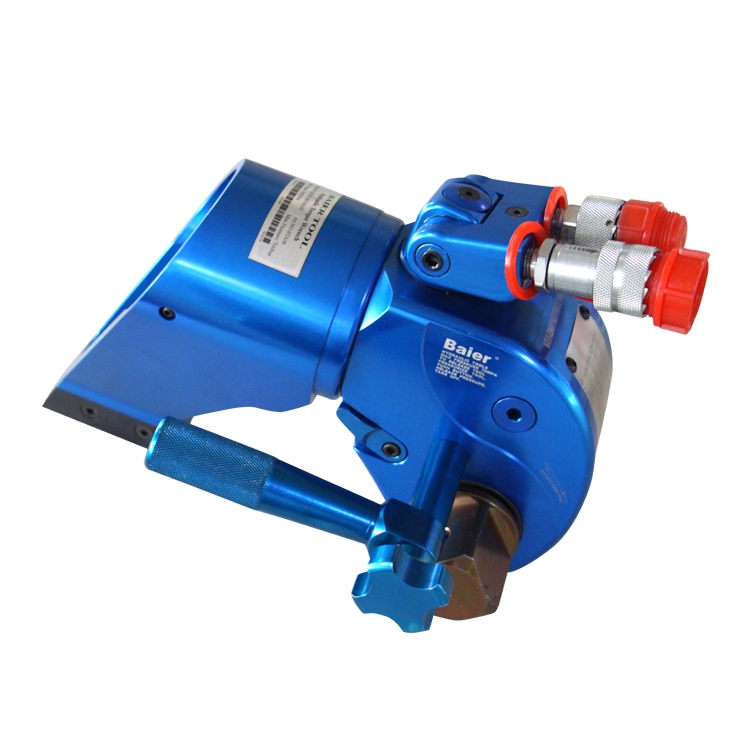

Гидравлический динамометрический ключ RTA с метрическим болтом
Гидравлический динамометрический ключ с приводом RTA имеет классическую конструкцию, изготовлен из алюминиево-титанового сплава, что делает инструмент прочным и легким. Он имеет регулируемый на 360° реактивный рычаг, который также может быть изготовлен по индивидуальному заказу в различных исполнениях. Поворотное соединение труб 360°x180°, с быстроразъемными соединениями и пыленепроницаемыми колпачками. Он использует прецизионный храповой механизм, который повышает точность до ± 3%. Приводной вал по умолчанию квадратный, возможна поставка шестигранного привода. Крутящий момент гаечных ключей RTA варьируется от 167 Нм до 69 283 Нм. Благодаря специальной невозвратной защелке и спусковому крючку для сброса давления он предотвращает реверс инструмента, вызванный возвратным моментом.
Гидравлический динамометрический ключ RTA с квадратным приводом:
1. Интегрированный из сверхвысокопрочного авиационного алюминиево-титанового сплава, всесторонне усиливающий прочность и ударную вязкость.
2. Защелка спускового крючка легко нажимается, поэтому вы можете расположить реактивный рычаг с точной настройкой на 360° на прочной шарнирной точке.
3. Поворотный фитинг масляной трубы на 360°x180°, без ограничения пространства, обеспечивающий свободную эксплуатацию.
4. Прецизионный храповой механизм, точность до ±3%.
5. Антикоррозийная обработка поверхности.
6. Специальный невозвратный фиксатор и триггер сброса давления предотвращают реверс инструмента, вызванный пружиной крутящего момента, обеспечивая высокую точность настройки крутящего момента.
7. Со специальной гуманизированной легкой ручкой, более безопасной и удобной в использовании.
8. Сравнительная таблица давления и крутящего момента с лазерной гравировкой на крышке.

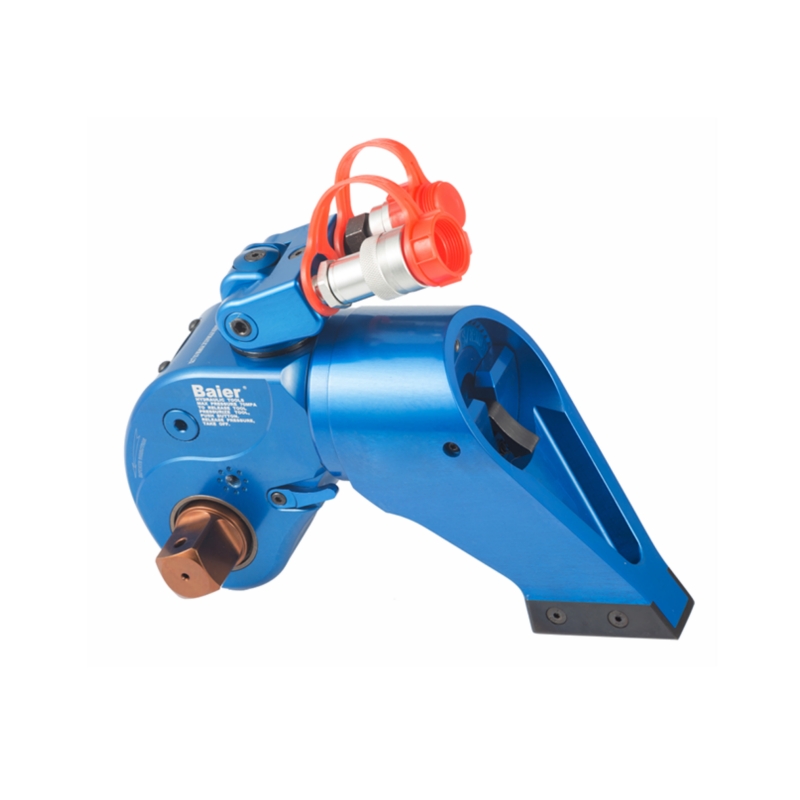

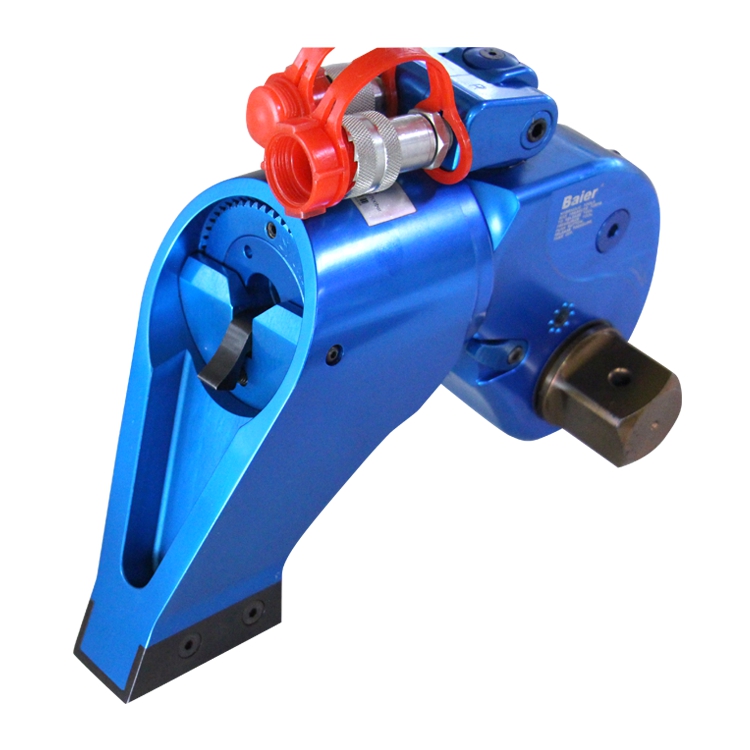

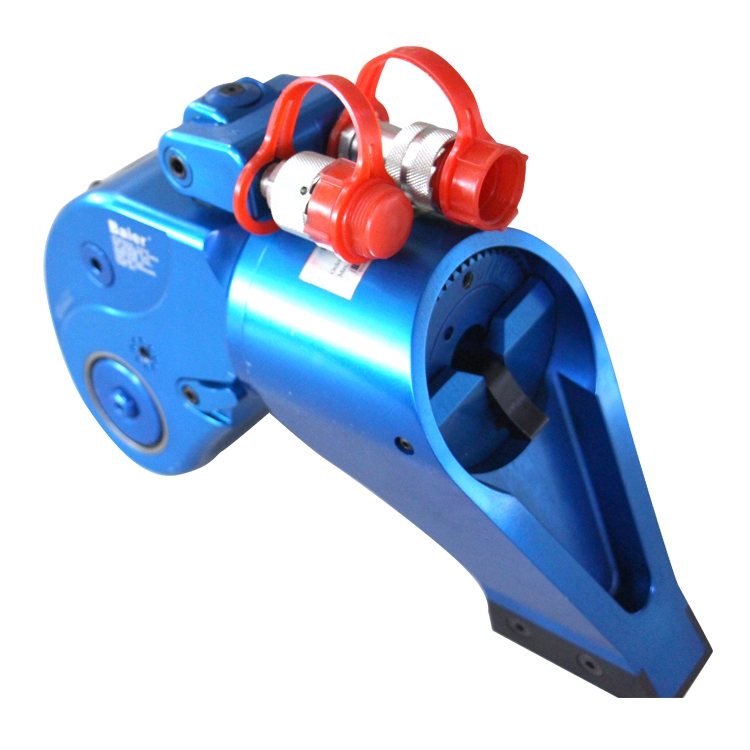

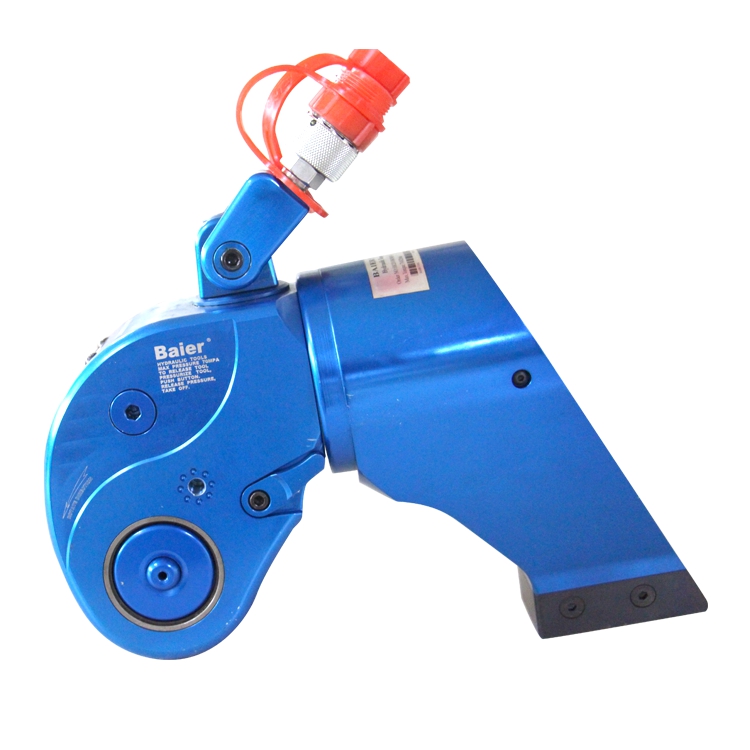

Подробные фотографии динамометрического ключа RTA:

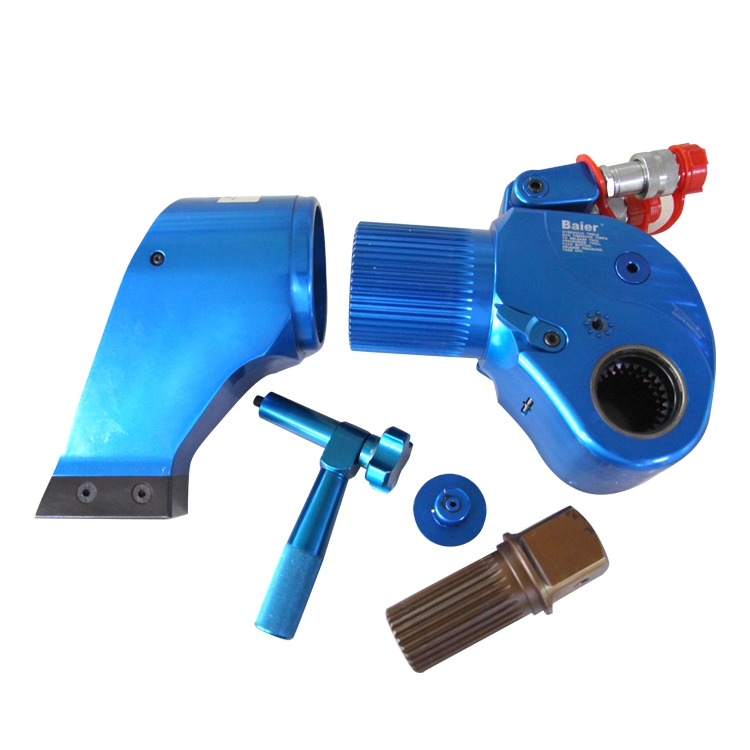

Разобранный динамометрический ключ

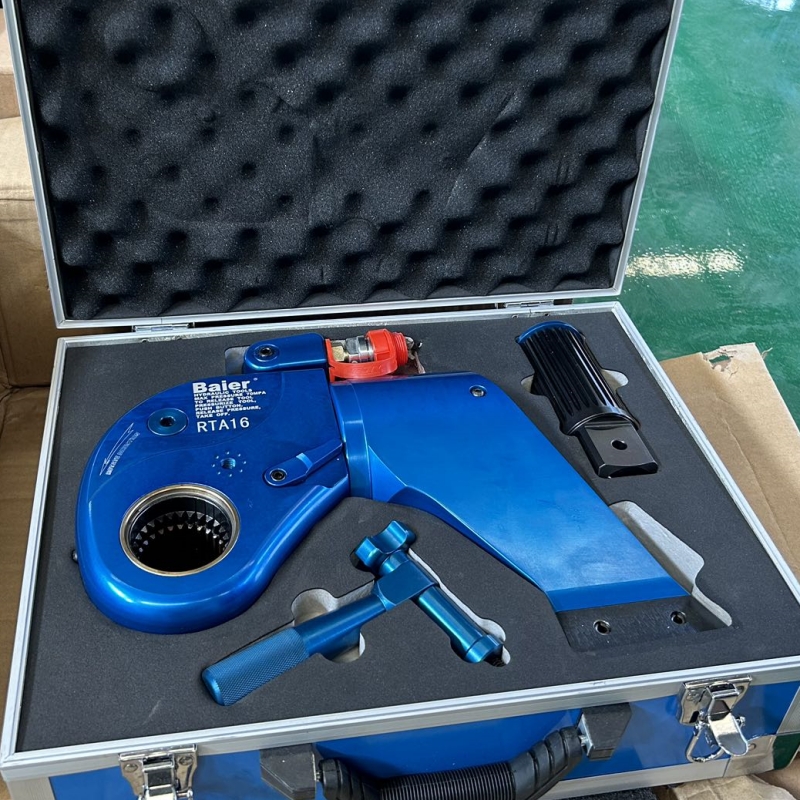

Внутренний пакет

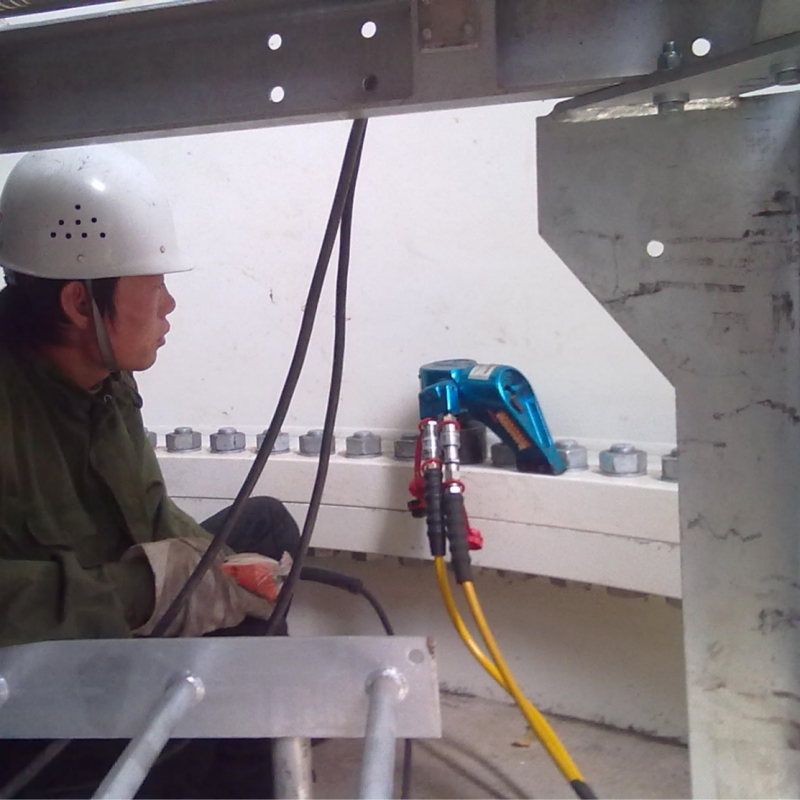

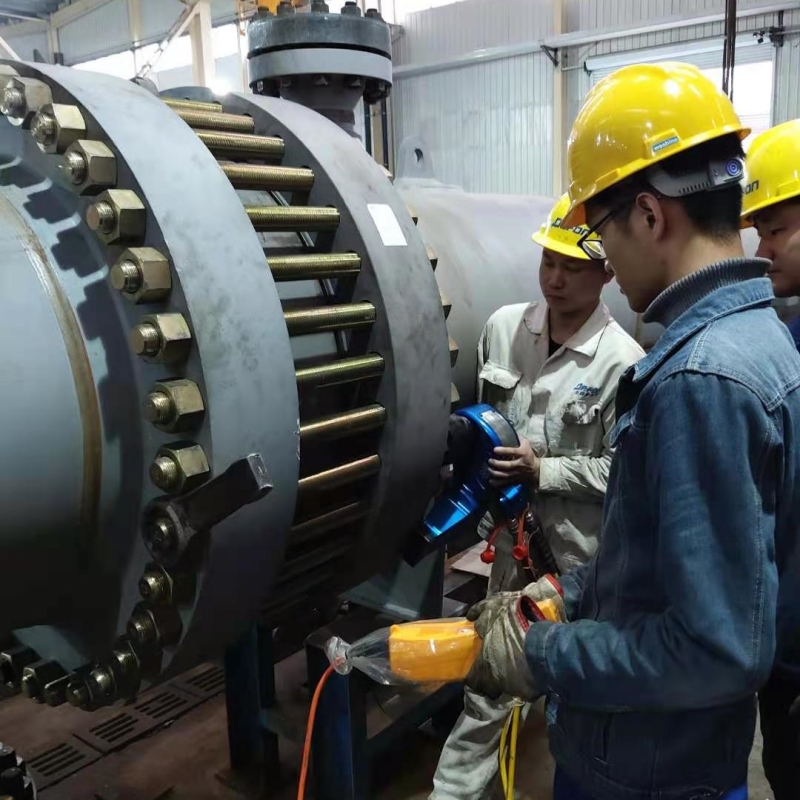

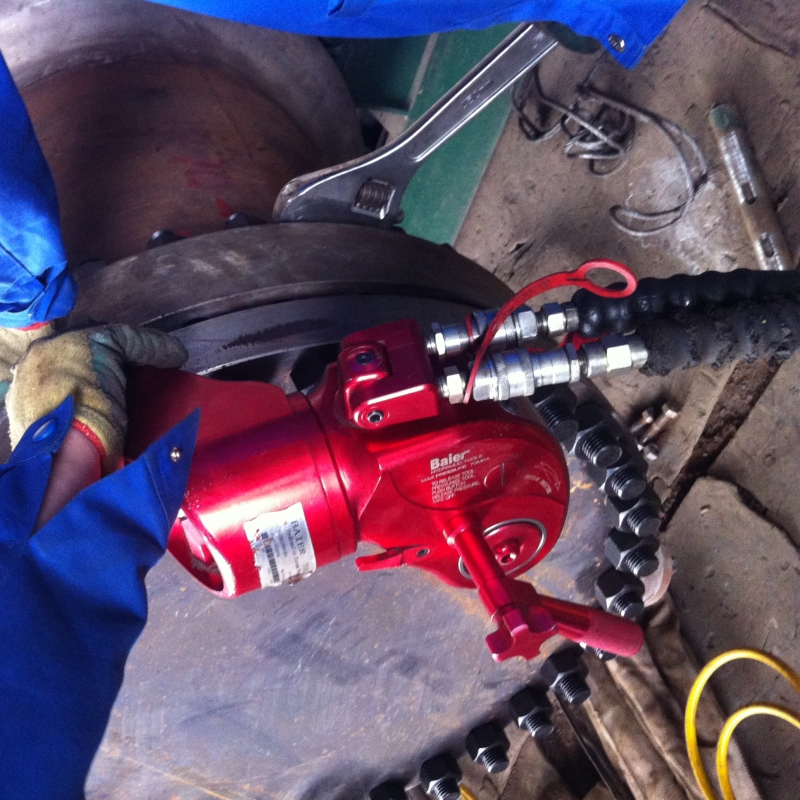

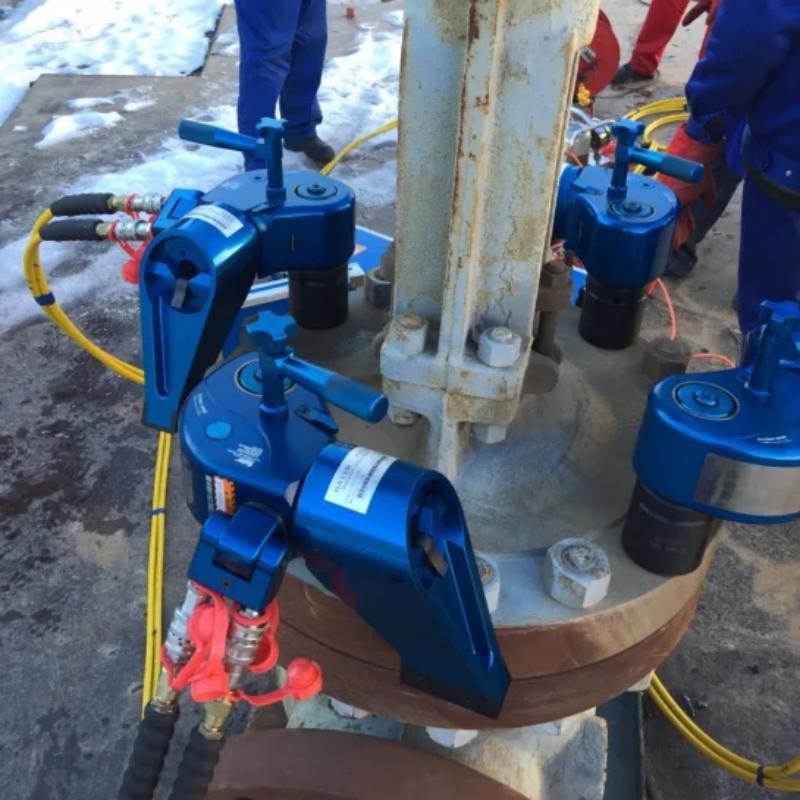

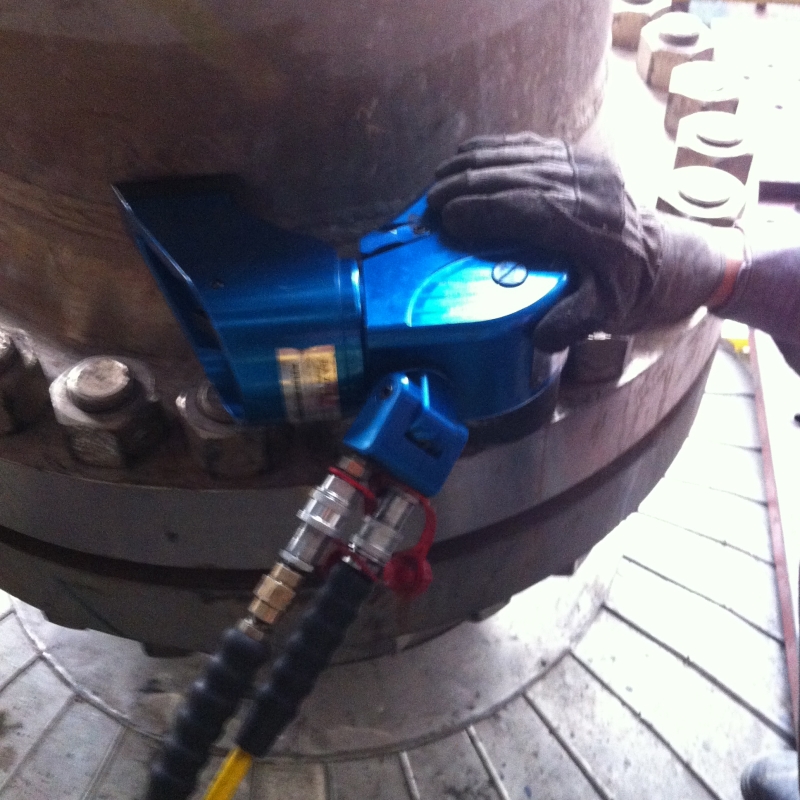

Случаи применения динамометрического ключа RTA :

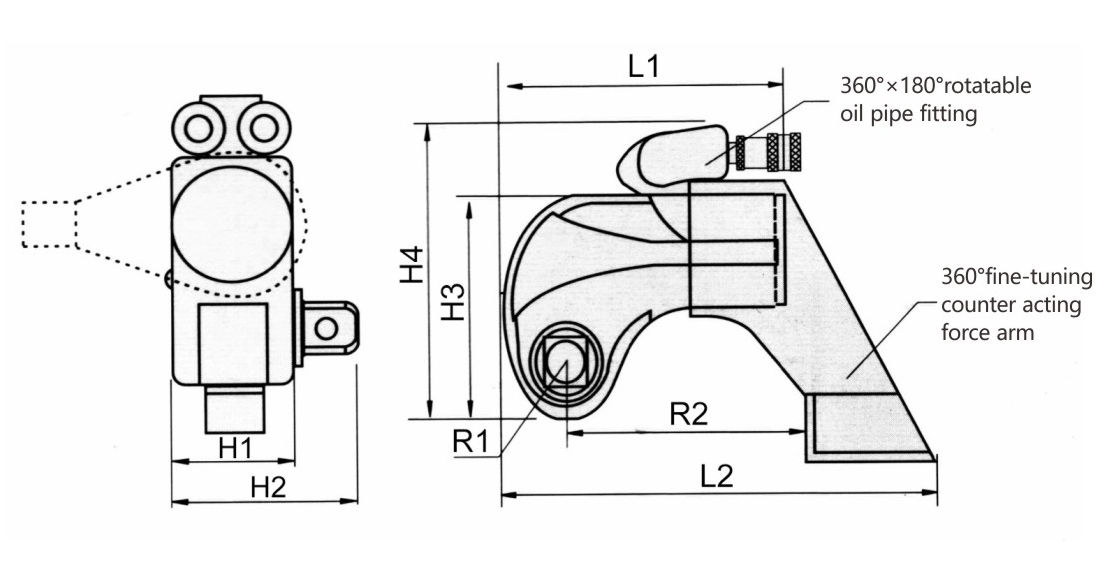

Параметры динамометрического ключа серии RTA:
Модель
Сквер Драйв
Крутящий момент (Нм)
Диапазон болтов
М-м-м)
Масса
(кг)
Размер (мм)
Имперский (дюйм)
Метрическая (мм)
Мин
Макс
Л1
Л2
H1
Н2
Н3
Н4
Р1
Р2
RTA02
3/4
19
167
1767
16-36
2.0
122
178
50
72
92
119
25
97
RTA05
1
25
436
4336
22-48
4.2
156
230
67
94
122
171
32
130
RTA08
1 1/2
38
746
7426
27-56
7.0
180
274
80
122
146
197
37
155
РТА11
1 1/2
38
1017
10435
30-64
9.1
208
297
90
134
164
210
45
188
РТА16
1 1/2
38
1513
15098
36-72
13.1
244
353
100
142
183
232
50
193
РТА20
2 1/2
64
1945
19413
39-85
19.5
277
418
110
163
208
246
59
223
РТА28
2 1/2
64
2516
26453
42-90
25.0
295
444
120
181
223
260
65
250
РТА36
2 1/2
64
3315
34652
48-100
31.0
319
466
137
197
260
315
71
264
РТА50
2 1/2
64
4762
47453
64-120
45.0
353
490
153
214
281
331
76
280
РТА70
2 1/2
64
6955
69283
76-150
68.5
445
560
185
248
308
360
85
334
*Обычно используемый крутящий момент при работе должен составлять менее 80% от максимального крутящего момента ключа.
Как выбрать и обслуживать гидравлический динамометрический ключ?
1. Момент затяжки болта составляет 80% от предела текучести, а момент демонтажа в 1,5-2,5 раза превышает момент затяжки. Основываясь на технических характеристиках болта и классе прочности, сначала определите диапазон крутящего момента, который необходимо использовать.
2. Обычно используемый крутящий момент (номинальный крутящий момент) ключа должен составлять менее 80% от максимального значения крутящего момента, чтобы обеспечить оптимальное рабочее состояние ключа.
3. Выберите подходящую втулку болта в соответствии с различными размерами болтов.
4. Выберите или настройте подходящий рычаг реактивной силы в соответствии с условиями эксплуатации.
5. Этот продукт не является водонепроницаемым, не используйте его в дождливые дни или под водой.
6. Ключ следует правильно хранить после использования и повторно калибровать после технического обслуживания или использования в течение более шести месяцев.
Послепродажное обслуживание:
1. Бесплатная замена компонента динамометрического ключа и нового продукта, если он поврежден или сломан из-за ответственности поставщика. 2. Мы обещаем гарантию 12 месяцев после доставки. 3. Онлайн-руководство по эксплуатации, ремонту и настройке, когда клиентам нужна помощь. 4. Помощь в изучении местного рынка с привлечением дилера по контракту. 5. По истечении гарантийного срока мы по-прежнему предоставляем услуги и техническую поддержку. 6. Комплексное инженерное решение со сложными гидравлическими инструментами комбинированного действия.
